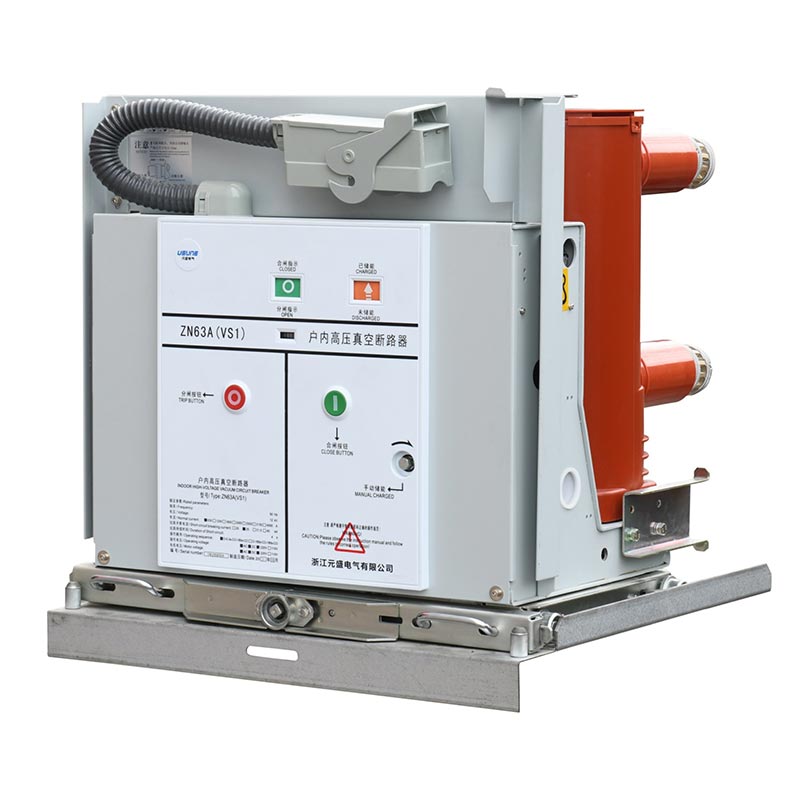

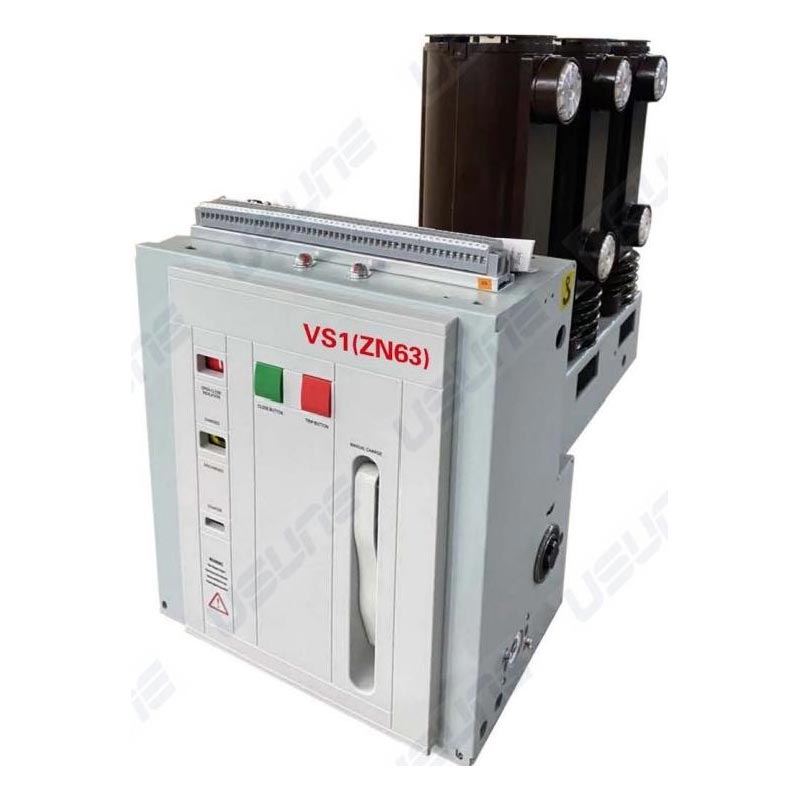

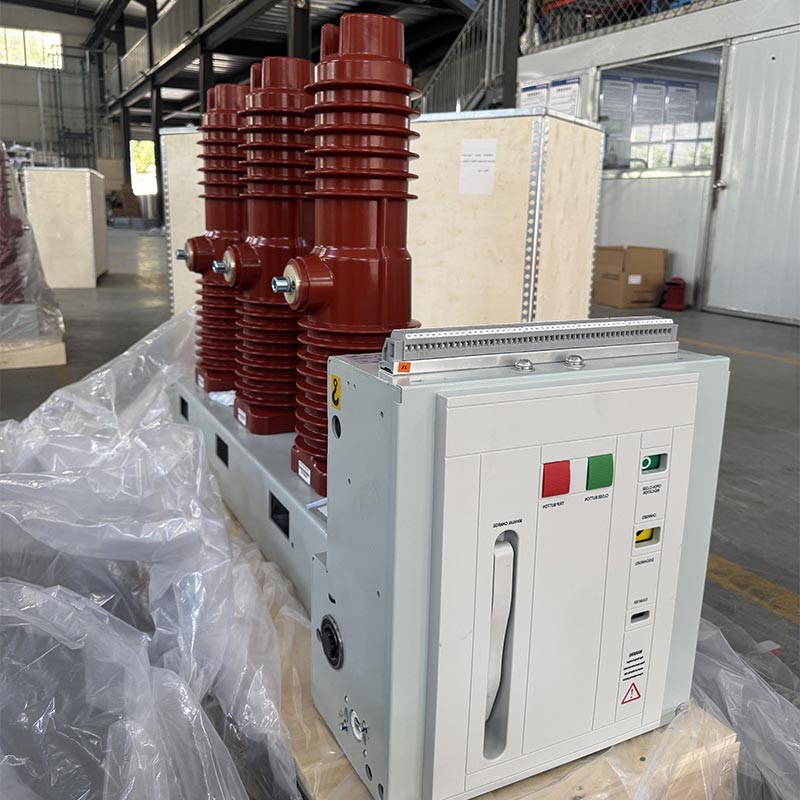

Yandan Monteli İç Mekan Vakumlu Devre Kesici

Usune Yandan Monteli İç Mekan Vakumlu Devre Kesici, öncelikle sabit olarak kullanılan sabit bir yüksek gerilim şalt cihazıdır. şalt cihazı. Bağımsız olarak veya ring network güç kaynağı sistemlerine, kutu tipi transformatörlere entegre olarak kullanılabilir. ve çeşitli standart dışı güç kaynağı sistemleri. Temel avantajı vakumlu ark söndürme teknolojisinde yatmaktadır. geleneksel ark söndürme ortamının neden olduğu kirliliğin ve hasarın önlenmesi, güç kaynağının etkili bir şekilde iyileştirilmesi güvenlik ve istikrar. Bu ürün, Usune'un fabrikası tarafından bağımsız olarak geliştirilmiş ve üretilmiştir. üretim süreçleri ve sıkı kalite kontrolü, çeşitli karmaşık koşullar altında istikrarlı ve güvenilir çalışmayı sağlar koşullar.

Ürün Standartları ve Yetkisi Ürün güvenilirliğini ve uyumluluğunu sağlamak için Usune Yandan Monteli İç Mekan Süpürgesi Devre Kesici, GB/T1984-2014 "Yüksek" dahil olmak üzere yetkili yerel ve uluslararası standartlara sıkı sıkıya bağlıdır. Gerilim Devre Kesicileri", JB3855-1996 "3,6~40,5KV İç Mekan Yüksek Gerilim Vakum Devre Kesicileri" ve DL/T403-2000 "12~40.5KV Vakumlu Devre Kesicilerin Sipariş Teknik Koşulları" ve ilgili gerekliliklere uygundur IEC62271-100:2008. Her ürün, fabrikadan çıkmadan önce sıkı bir fabrika denetiminden geçer ve tüm teknik parametreler tasarım gereksinimlerini karşılayarak Usune'un ürün kalitesine olan bağlılığını gösterir ve güvenli kullanım sağlar. kullanıcılar.

Çalışma Ortamı ve Uygulanabilirlik

Yandan Monteli İç Mekan Vakumlu Devre Kesici, çeşitli ortamlara son derece uyarlanabilir ve aşağıdakiler için uygundur: aşağıdaki iç mekan çalışma koşulları:

1. Ortam Sıcaklığı: Maksimum +40°C, Minimum -15°C
2. Ortam Nemi: Günlük ortalama bağıl nem ≤%95, aylık ortalama ≤%90; günlük ortalama buhar basıncı ≤22×10⁻³MPa, aylık ortalama ≤1,8×10⁻³MPa
3. Yükseklik: 1000 m'yi geçmeyecek
4. Sismik Şiddet: 8 dereceyi geçmeyecek
5. Atmosfer Ortamı: Önemli toz, duman, aşındırıcı ve yanıcı gazlar, buharlar veya tuz spreyi içermez kirlilik.

Not: Gerçek çalışma ortamı yukarıdaki normal gereksinimleri aşıyorsa lütfen yetkili servise danışın. uygun bir ürün çözümünü özelleştirmek için profesyonel üretici Usune.

Yapı ve İşlev

1. Genel Yapı

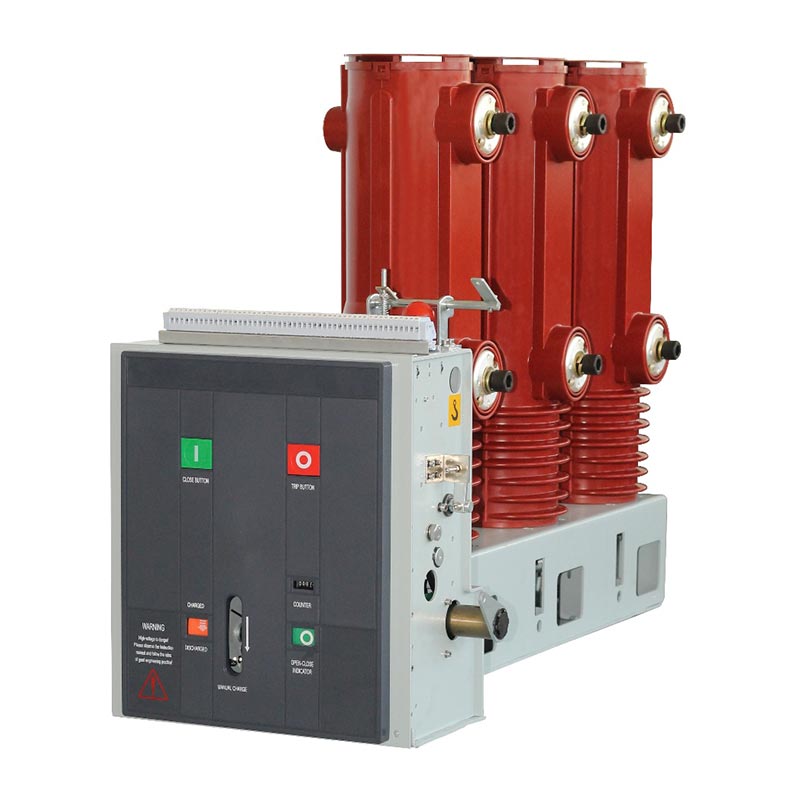

Yandan Monteli İç Mekan Vakumlu Devre Kesici, çalıştırma mekanizmasının önden arkaya düzenlemesini benimser ve ark söndürme odası. Ana iletken devre üç fazlı zemine monte tiptedir. Vakum kesici epoksi reçine APG işlemi kullanılarak yapılmış boru şeklinde bir yalıtım silindiri içine uzunlamasına monte edilir. Bu mükemmel kaçak önleme performansı sağlar, kesici yüzeyinde toz birikimini önemli ölçüde azaltır, Dış etkenlerin çalışmasını etkilemesinin önlenmesi, nemli ve nemli ortamlarda dahi yüksek izolasyon performansı sağlanması aşırı kirli ortamlar.

2. Çalışma Mekanizması Yapısı

Çalıştırma mekanizması, manuel ve elektrik enerjisi depolamayı destekleyen düzlemsel yay ile çalışan bir mekanizmadır. Çalıştırma motoru kesicinin ön kabinine monte edilmiştir. Kabin beş montaja bölünmüştür Enerji depolama, iletim, açma ve tampon bileşenlerini barındıran dört ara bölmeyle boşluklar sırasıyla. Ürün, kesiciyi ve çalıştırma mekanizmasını tek bir tasarımda birleştirerek yüksek bir performans sağlar. mekanizmanın operasyonel performansı ile kesicinin açılıp kapanması arasındaki eşleşme derecesi gereksinimleri. Bu, gereksiz ara adımları azaltır, enerji tüketimini ve gürültüyü azaltır ve iyileştirme sağlar operasyonel güvenilirlik.

Ana Özellikler ve Teknik Parametreler

Kurulum ve Devreye Alma

1. Devre kesicide hasar olup olmadığını kontrol edin. Hasar görmüşse kullanmayı hemen bırakın.
2. Kirleticileri (özellikle yalıtım yüzeyinden) temizleyin. Taşıma sırasında oluşan kirletici maddeler veya depolama, ürünün yalıtım performansını etkileyebilir.
3. Enerji depolamak ve gerektiği gibi açma/kapama işlemlerini gerçekleştirmek için devre kesiciyi manuel olarak çalıştırın, enerji depolama durumu ve açma/kapama konumu göstergelerinin normal olup olmadığını gözlemleyin.
4. Enerji depolamak için devre kesiciyi çalıştırın ve çalışma gücünü kullanarak açma/kapama işlemlerini gerçekleştirin enerji depolama durumu ve konum göstergelerinin normal olup olmadığını kontrol edin.
5. El arabası tipi devre kesicinin çalışması: İtme kolunu itme deliğine yerleştirin, saat yönünde döndürerek toplam 300±3 mm'lik bir itme darbesiyle ileri ve geri çekilmek için saat yönünün tersine; açık konumda, yavaşça hareket ettirin çalışma veya test konumuna getirin, kolu "klik" sesi duyulana kadar orta hızda 30 kez çevirin, konumda olduğunu gösterir (itme mekanizmasına zarar vermemek için aşırı güç kullanmayın). Bu sırada, karşılık gelen konum göstergeleri (S8, S9) etkinleştirilecektir.

Not: Bir kapatma kilitleme cihazı kullanıldığında, kilidinin açılması için kilitleme devresi güç kaynağının bağlanması gerekir. kapatmadan önce; Ambalajı açarken, devre kesici dirseğini kaldırarak ambalaj gerekliliklerine uygun şekilde çalıştırın şiddetli darbe ve titreşimi önleyerek alt giden kolun yük altında olmasını sağlamak; kaldırma cihazını şu şekilde çıkarın: dolaba yerleştirmeden önce gereklidir.

Gerçek Dünya Uygulama Örnek Olay İncelemesi

Örnek Olay: Güney Çin'deki büyük bir sanayi bölgesi, 50 adet Usune Yana Monte İç Mekan Vakumlu Devre Kesici satın aldı (model VS1-12/1250-25) üretim atölyesi güç dağıtım sistemi için. Parktaki birden fazla üretim hattı çalışıyor alternatif olarak, kısa devre akımı kesintisinde sık sık güç anahtarlaması ve yüksek güvenilirlik gerektirir. O zamandan beri 2024 yılında kurulum ve devreye alma işlemlerinin ardından ürünlerin 12 ay boyunca kesintisiz ve stabil şekilde çalışmış olması, Güç sistemini etkili bir şekilde korumak ve kontrol etmek, ekipmanın arıza süresini azaltmak ve parkın performansını iyileştirmek üretim verimliliği. Yerel bir Çinli tedarikçi olarak Usune, yerinde kurulum rehberliği sağladı ve satış sonrası bakım hizmetleri, müşteriden yüksek övgü kazanıyor.

SSS

S1: Devre kesicinin gerçek çalışma ortamı normal gereksinimleri aşarsa ne olur?

Cevap 1: Ortam sıcaklığı, nem, rakım vb. normal gereksinimleri aşarsa lütfen yetkili servisle iletişime geçin. Üretici Usune'u derhal bilgilendirin. Profesyonel bir teknik ekip yerinde bir araştırma yapacak ve Devre kesicinin özel koşullar altında kararlı çalışmasını sağlamak için özel ortama uyarlanmış ürün çözümü koşullar. Sorumlu bir tedarikçi olarak Usune, her müşteriye kişiselleştirilmiş çözümler sunmaya kendini adamıştır.

S2: Hizmet ömrünü uzatmak için Usune Yandan Monteli İç Mekan Vakumlu Devre Kesicinin bakımı nasıl yapılır?

A2: Rutin bakım esas olarak üç noktayı içerir: İlk olarak, kirlenmeyi önlemek için yalıtım yüzeyini düzenli olarak temizleyin. yalıtım performansını etkileyen birikim; ikincisi, enerji depolama durumunu düzenli olarak kontrol edin, açma/kapama göstergeleri ve herhangi bir gevşeklik veya hasar olmadığından emin olmak için kablolar; üçüncüsü, manuel ve elektrikli Çalıştırma mekanizmasının esnekliğini ve güvenilirliğini kontrol etmek için her 6 ayda bir çalıştırma testleri yapın. Ayrıca, fabrika, kullanıcıların ürünü korumalarına yardımcı olmak için ayrıntılı bir bakım kılavuzu ve satış sonrası rehberlik sağlar bilimsel olarak.
