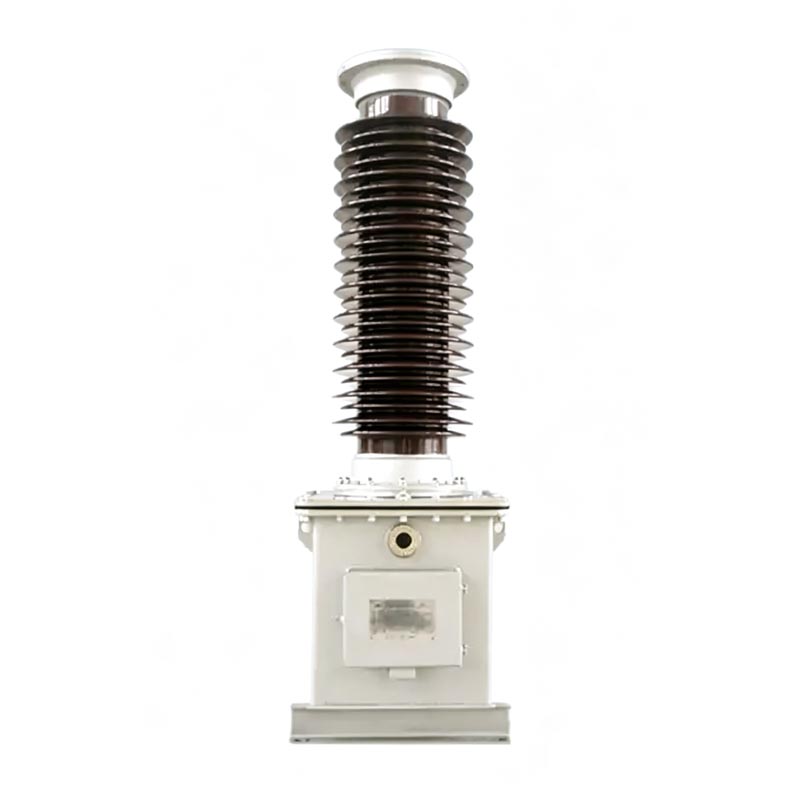

Dış Mekan Gerilim Trafosu

Usune TYD serisi Dış Mekan Gerilim Transformatörü, 35kV'tan 220kV'a kadar tüm gerilim seviyelerini kapsayarak yüksek gerilimi dönüştürür. enerji ölçümü, voltaj ölçümü ihtiyaçlarını karşılamak için 100/√3 V veya 100 V standart düşük voltaj sinyallerine kadar sistemler, röle koruması ve şebeke senkronizasyon doğrulaması. Geleneksel elektromanyetik voltaj transformatörleriyle karşılaştırıldığında, Bu ürün aynı zamanda ferrorezonans sorunlarını ortadan kaldıran güç hattı taşıyıcı iletişim bağlantısına da sahiptir. Genel olarak yapısı güvenilir olup, yüksek gerilim enerji şebekelerinin uzun süreli güvenli ve istikrarlı çalışmasını sağlar ve bu da onu bir çekirdek haline getirir Akıllı şebeke inşaatı için destekleyici cihaz.

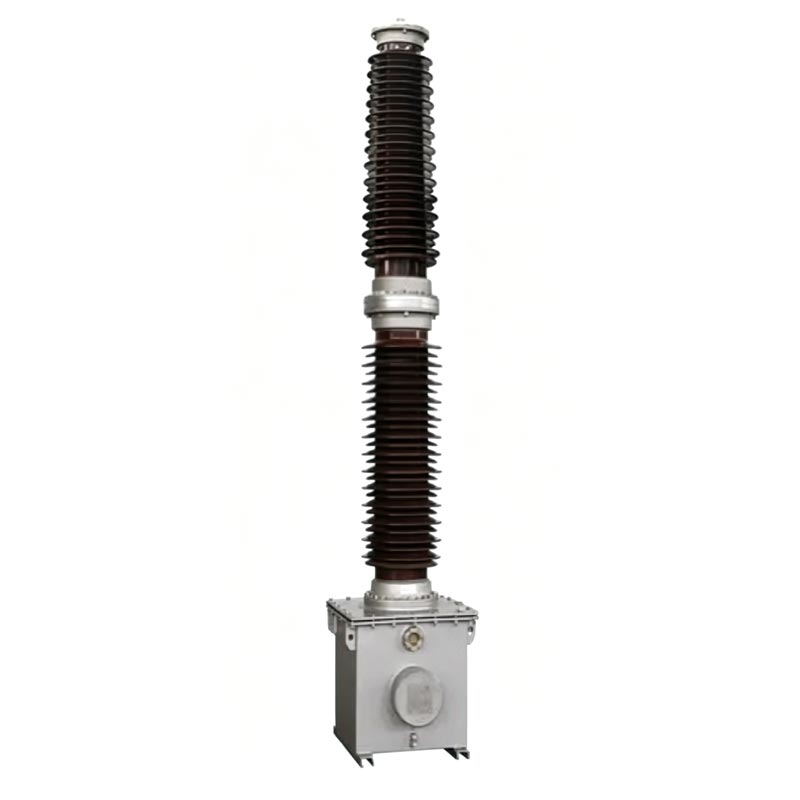

Kondansatör Gerilim Trafosu

TYD-35 (66, 110/220)kV-0,01 (0,02)

Genel Talimatlar

Ürün Modeli Açıklaması

TYD serisi model kodları, ürün parametrelerini ve uygulanabilir senaryoları açıkça tanımlayarak mühendisliği kolaylaştırır Seçim ve yerinde kurulum. Kodlama kuralları aşağıdaki gibidir:

1. Model Yapısı: TYD ① – ② ③

- TYD: Kapasitif gerilim trafosu kodu
- ①: Sistemin nominal faz gerilimi (birim: kV)
- ②: Gerilim bölücünün nominal kapasitansı (birim: μF, isteğe bağlı 0,01μF, 0,02μF)
- ③: İşlevsel özellik son ek kodu

2. Ek Kodu Açıklaması:

- H: Kirliliğe dayanıklı tip, çok kirli alanlar için uygundur
- G: Yüksek irtifa tipi, 2000m rakımın üzerindeki alanlar için uygundur
- F: Nötr nokta etkin olmayan topraklamalı sistemlere uygundur

3. Tipik Model Örneği

TYD110/√3-0.02FH, 110kV voltaj seviyesini temsil eder, 0.02μF voltaj bölücü nominal kapasitansı, uygun Nötr nokta etkin olmayan topraklanmış sistemler ve D Sınıfı kirlilik ortamlarında, kapasitif bir gerilim transformatörüdür.

Temel İşlevler

1. Hassas Ölçüm ve Gerilim Ölçümü

Yüksek hassasiyetli gerilim edinimi ve enerji ölçümüne olanak tanıyarak güç şebekesinin doğru yerleşimini sağlar tüketim verileri.

2.Güç Şebekesi Koruması ve Otomatik Kontrol

Röle koruması, elektrik şebekesi otomatik kontrolü ve senkronizasyon için kararlı voltaj sinyalleri sağlar doğrulama, sistem hatalarına hızlı yanıt verilmesini sağlar.

3.Güç Hattı İletişim Bağlantısı

Güç hattı taşıyıcı iletişimi için bir bağlantı kapasitörü görevi görür ve güç hattı sinyal iletimini sağlar. ek kablolama.

Uygulama Standartları

Dış Mekan Gerilim Transformatörünün tüm üretim ve test süreci kesinlikle ulusal standartlara uygundur. mühendislik kabul özelliklerini tam olarak karşılayan yetkili standartlar:
- GB/T20840.1-2010 "Gösterge Transformatörleri - Bölüm 1: Genel Teknik Gereksinimler"
- GB/T20840.5-2013 "Gösterge Transformatörleri - Bölüm 5: Kapasitif Gerilim için Ek Teknik Gereksinimler Transformatörler"
- GB/T19749-2005 "Birleşik Kapasitörler ve Kapasitif Gerilim Bölücüler"

Geçerli Çevre Koşulları

Dış Mekan Gerilim Transformatörü mükemmel çevresel uyumluluk özelliğine sahiptir ve karmaşık koşullar altında istikrarlı bir şekilde çalışabilir. dış mekan koşulları. Standart uygulanabilir parametreler aşağıdaki gibidir:
- Kurulum Senaryoları: Hem iç hem de dış mekan kullanımına uygundur
- Ortam Sıcaklığı: -40°C~+45°C (Özel koşullar özelleştirilebilir ve müzakere edilebilir)
- Maksimum Rüzgar Hızı: ≤150km/h
- Nominal Yükseklik: ≤2000m (G tipi yüksek irtifa versiyonu daha yüksek irtifalara uyum sağlar)
- Buzlanma Kalınlığı: ≤10mm
- Kirlilik önleme derecesi: Standart Sınıf D (kaçak mesafe ≥ 43,3 mm/kV), isteğe bağlı Sınıf E (kaçak mesafe ≥) 53,7 mm/kV)

Ürün Yapısal Avantajları

Usune TYD serisi CVT, iki temel parçadan oluşan modüler entegre bir yapıyı benimser: kapasitif voltaj bölücü ve bir elektromanyetik cihaz. Yapı sağlam ve dayanıklıdır:

1.Yüksek Mukavemetli Kapasitif Gerilim Bölücü

Yüksek kaliteli ince film ve kapasitör kağıt kompozit dielektrik kullanır. Çoklu kapasitör elemanları Porselen burcun içine seri olarak bağlanmış, yüksek kaliteli izolasyon yağı ile vakumla emprenye edilmiştir. Tamamen sızdırmaz yapı, dahili voltaj stabilitesini korumak ve yağı ortadan kaldırmak için bir yağ dengeleme cihazı ile donatılmıştır Sızıntı ve nem sorunları. Cıvata düzeneği yapısı, kolay kurulum ve güvenli bağlantı sağlar.

2.Entegre Elektromanyetik Cihaz

Yerleşik bir ara transformatör, dengeleme reaktörü ve hızlı doyan reaktör damperini içerir; tamamı yalıtılmıştır yağla doldurulmuş çelik bir tankın içinde. Fabrikadan çıkmadan önce alçak gerilim bölücü ile önceden monte edilmiştir. yalıtım yağı sisteminin tamamen izolasyonunun sağlanması ve karşılıklı etkileşimin ortadan kaldırılması.

3.Güvenlik Koruma Tasarımı

Açık işaretlere sahip özel sönümleme, topraklama ve taşıyıcı dalga terminalleriyle donatılmıştır. Çoklu koruyucu yapılar, yüksek voltaj sızıntısı ve ikincil ekipmanın hasar görmesi gibi güvenlik tehlikelerini etkili bir şekilde önler.

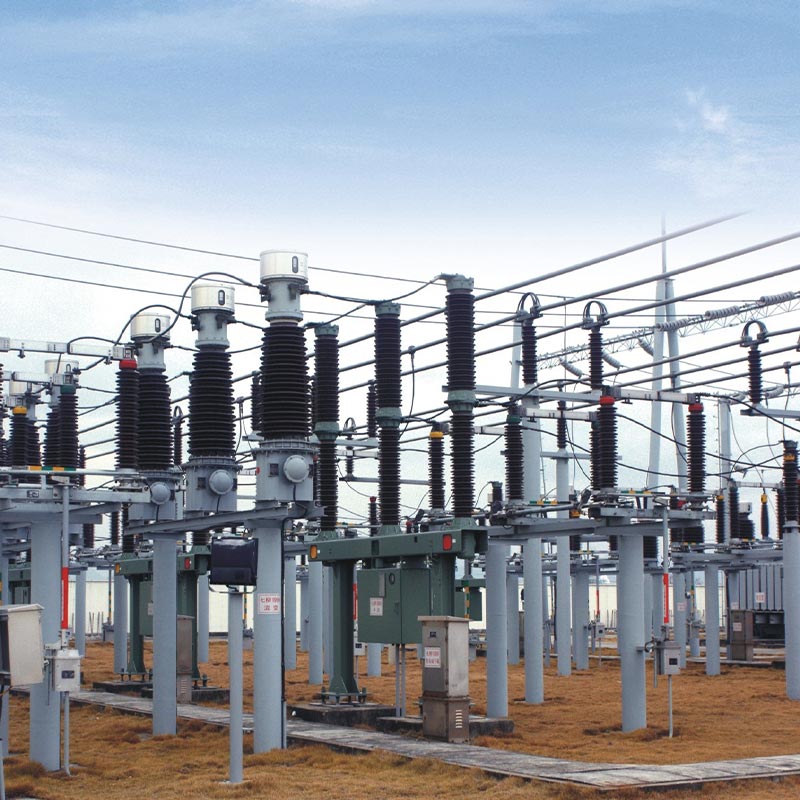

Mühendislik Uygulama Cas'ı

Yüksek gerilim CVT ekipmanlarının yüksek kaliteli tedarikçisi olarak Usune'un TYD serisi gerilim transformatörleri, Zhejiang Eyaleti, Zhoushan'daki 110kV kentsel elektrik şebekesinin yenilenmesinde önemli bir projeye başarıyla uygulandı. proje, yerel karmaşık çalışma koşullarına uygun klasik TYD110/√3-0.02FH modelini seçti Ağır kirliliğe sahip kıyı bölgesi ve etkili bir şekilde topraklanmamış bir tarafsız nokta.
Bu trafo merkezindeki orijinal ekipman, dengesiz voltaj ölçümünden ve zayıf anti-parazitten muzdaripti Yetenekler. CVT'leri Usune TYD serisi CVT'lerle değiştirdikten sonra ekipman daha uzun süre istikrarlı bir şekilde çalışıyor 3 yıldan fazla, yüksek gibi zorlu ortamlarda bile doğru ölçümü ve kararlı sinyal çıkışını korur nem, tuz serpintisi ve kuvvetli rüzgarlar. Bu, trafo merkezi röle koruması ve taşıyıcı için güvenilir destek sağlar iletişim, bölgesel elektrik şebekesi operasyonunun güvenilirliğini etkili bir şekilde artırma, ekipmanı azaltma Arıza oranları ve ürünün mükemmel hava koşullarına dayanıklılık ve kirlilik direnci performansının tam olarak doğrulanması.

İşletme ve Bakım Özellikleri

1. Temel Çalışma Parametreleri

- Uzun süreli çalışma: Nominal voltajın 1,2 katı (1,2Un)
- Kısa süreli aşırı yük: 1,5Un gerilimde 30 saniye çalışabilir
- F tipi özel: 1,9Un voltajda 8 saat boyunca sürekli olarak çalışabilir

2. Günlük Bakım Gereksinimleri

- Yalıtım yağı sızıntısını önlemek için ekipmanın sızdırmazlık durumunu düzenli olarak kontrol edin;
- d1 ve d2 sönümleme terminallerinin güvenilir bağlantısını sağlayın; açık devre çalışması kesinlikle yasaktır;
- Taşıyıcı ekipmana bağlı olmadığında N ve X terminalleri güvenilir bir şekilde kısa devre yaptırılmalıdır;
- Sızdırmazlık cıvatalarının ve yağ doldurma deliği sızdırmazlık yapılarının izinsiz sökülmesi yasaktır;
- Yağın neden olduğu güvenlik tehlikelerini önlemek için rutin yağ numunesi alınmasına ve elektromanyetik ünitenin test edilmesine gerek yoktur. seviye düşer.

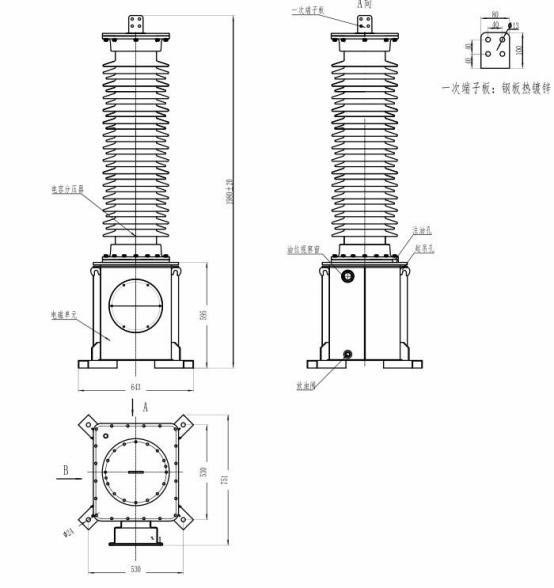

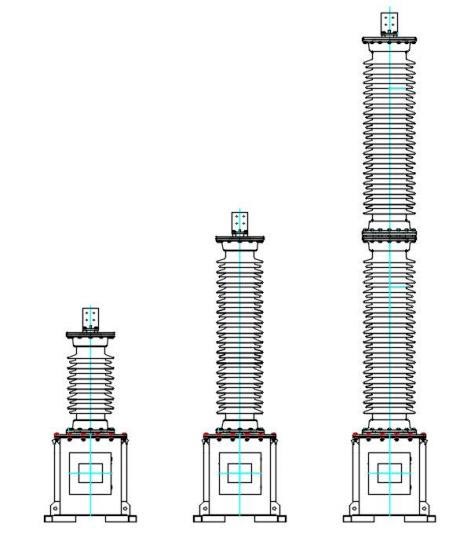

Ürün boyutları.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Usune TYD serisi CVT'yi devreye almadan önce hangi temel testlerin tamamlanması gerekiyor?

DL/T596-1996 standardına göre üç temel testin tamamlanması gerekir: Birincisi, kapasitans ve dielektrik kapasitör bölücünün kaybı, kapasitans değeri isim plakasından ≤%2 sapacak şekilde test edilmelidir ve dielektrik kayıp tanjantı ≤0,002. İkinci olarak, elektromanyetik ünitenin yalıtım direnci bir test cihazı kullanılarak test edilmelidir. 2500V megohmmetre, her terminalin toprağa izolasyon direnci ≥500MΩ. Üçüncüsü, doğruluk kalibrasyonu Test, başıboş kapasitans girişimini azaltmak ve garantiyi sağlamak için yüksek voltaj kablolarının açısının arttırılmasını gerektirir. ölçüm doğruluğu.

S2: Dış Mekan Gerilim Trafosunun yerinde kurulumunda alınması gereken temel önlemler nelerdir?

İlk olarak, kapasitör bölücü ve elektromanyetik cihaz eşleşen bir settir ve uygun şekilde kurulmalıdır. isim plakası numaraları; keyfi olarak değiştirilemezler. İkincisi, elektromanyetik ünitenin kaldırma delikleri kaldırma için yağ deposu kullanılmalıdır; Ekipmanı önlemek için kondansatörün porselen manşonunun kaldırılması yasaktır. hasar. Üçüncüsü, temel M20 yüksek mukavemetli cıvatalarla sabitlenmeli ve ekipmanın genel eğimi 2/1000 mm'yi aşmamalıdır. Dördüncüsü, X terminalinin güvenilir bir şekilde topraklandığından ve sönümleme terminalinin güvenli bir şekilde bağlandığından emin olun. Ekipmanın hasar görmesini önlemek için bağlayın.

S3: H, G ve F sonek modelleri hangi senaryolar için uygundur?

H, kıyı bölgeleri gibi çok kirli ve oldukça aşındırıcı ortamlar için uygun, kirlilik önleyici tiptir ve endüstriyel madenler; G, yüksek irtifa, düşük voltaj ve düşük sıcaklık için optimize edilmiş yüksek irtifa tipidir 2000 m'nin üzerindeki alanlar için uygun ortamlar; F, nötr nokta için özel olarak tasarlanmış, sisteme uyarlanabilir tiptir Özel güç şebekelerine uygun, daha güçlü aşırı gerilim toleransına sahip, etkin biçimde topraklanmamış güç sistemleri çalışma koşulları.
