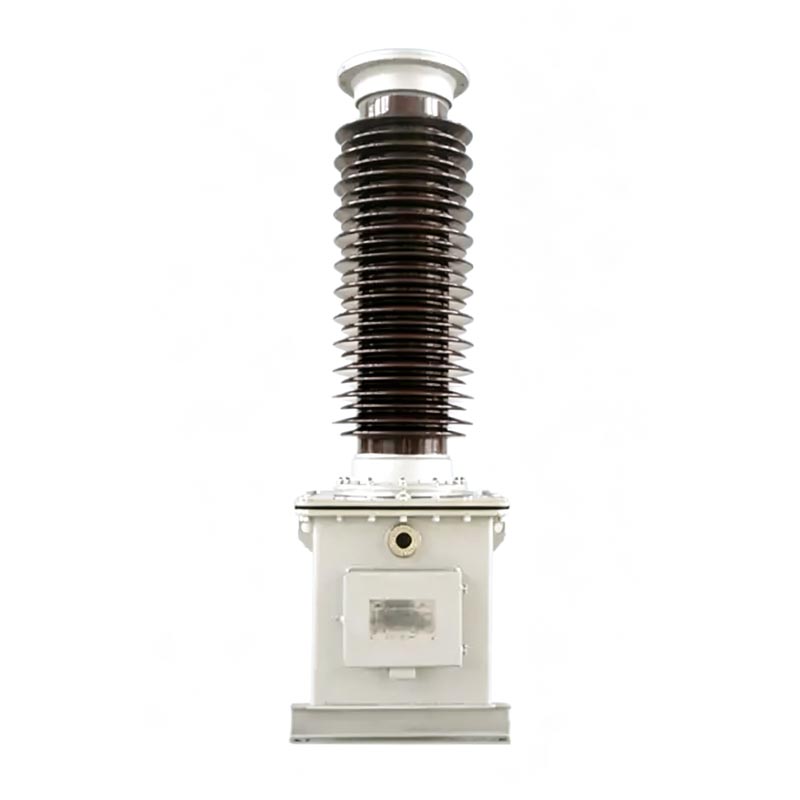

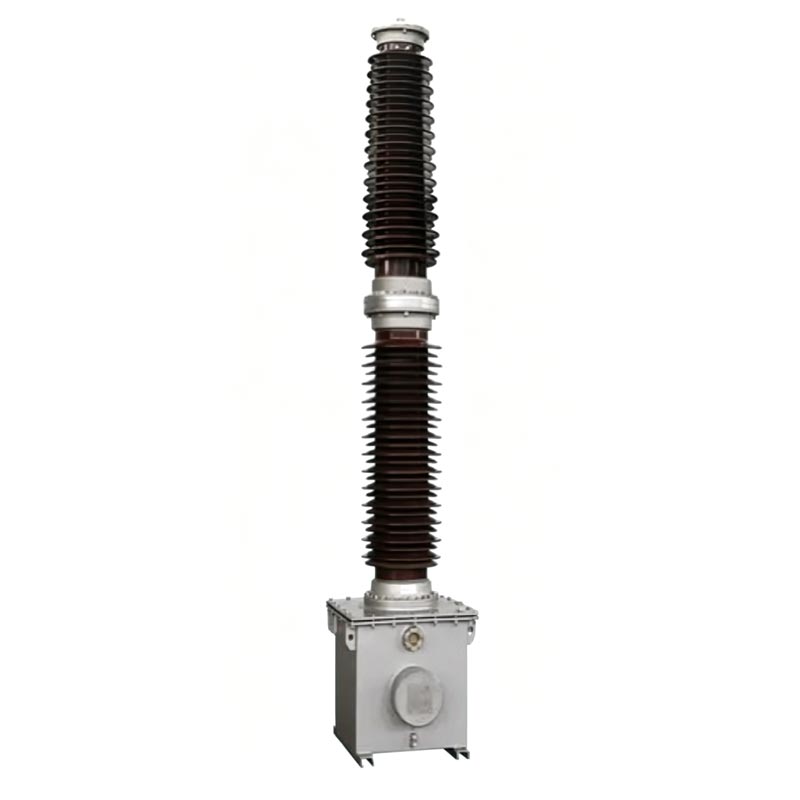

110 kV Pt Gerilim Trafosu

Usune TYD serisi 110 kV Pt Gerilim Trafosu, özellikle yüksek performanslı kapasitif gerilim trafosudur. 110kV yüksek gerilim enerji şebekeleri için tasarlanmıştır. Ürün kapasitif voltaj bölme prensibini benimser ve tamamen Büyük boyut ve zayıflık gibi geleneksel transformatörlerin eksikliklerini ortadan kaldıran sızdırmaz yağa batırılmış yapı parazit önleyici ve mükemmel kirlilik direncine, düşük sıcaklık toleransına ve rüzgar direncine sahiptir. Bu ekipman, ölçüm, koruma ve taşıyıcı iletişim birleştirme işlevlerini entegre eder ve temel bir destekleyicidir. 110kV güç iletim ve dönüşüm sistemlerinin akıllı işletimi ve bakımı için cihaz.

110 kV Pt Gerilim Trafosu, GB/T20840.1-2010, GB/T20840.5-2013 ve GB/T20840.5-2013 ulusal standartlarına sıkı sıkıya uygundur. GB/T19749-2005. Tasarım, üretim ve test süreçleri standartlaştırılmıştır ve tüm performans parametreleri standartlara uygundur. Güç ekipmanı için önleyici test spesifikasyonları.

Kondansatör Gerilim Trafosu

TYD-35 (66, 110/220)kV-0,01 (0,02)

Genel Talimatlar

Ürün Modeli Açıklaması

- TYD: Kapasitif gerilim transformatörleri için özel kod
- 110/3: Uyumlu olduğu sistemin anma faz gerilimi 110kV'dir.
- 0,02: Kapasitif voltaj bölücünün nominal kapasitansı 0,02μF'dir
- Sonek karakteristik kodu: H - Kirlilik önleyici tip; G - Yüksek irtifa tipi (2000 m'nin üzerindeki rakımlar için uygundur); F - Nötr nokta etkin olmayan topraklamalı sistemler için uygundur

Örnek: TYD110/3-0.02FH, 110kV nötr noktaya uygun kapasitif bir gerilim transformatörünü temsil eder 0,02μF nominal kapasitansa ve yüksek kirlilik önleme derecesine sahip, etkili bir şekilde topraklanmamış güç şebekeleri.

Çekirdek Yapı Bileşenleri

1. Kapasitif Gerilim Bölücü

Bağlantı kapasitörleri ve bir arada istiflenmiş voltaj bölme kapasitörlerinden oluşur. Çoklu kapasitör setleri elemanlar porselen burcun içine seri olarak bağlanmıştır. Yüksek kaliteli ince film ve kapasitör kağıdı kullanır kompozit dielektriktir ve yüksek kaliteli izolasyon yağı ile vakumla emprenye edilmiştir. Ekipman tamamen yalıtılmıştır Sabit iç basıncı korumak, yağ sızıntısını önlemek için yerleşik yağ dengeleme cihazına sahip yapı, Yerinde numune alma ihtiyacını ortadan kaldırır, harici nemi ve yabancı maddeleri etkili bir şekilde izole eder ve stabil olmasını sağlar yalıtım performansı.

2. Elektromanyetik Cihaz

110 kV Pt Gerilim Transformatörü, yağla doldurulmuş çelik bir tank (aynı zamanda bir kapasitör tabanı), bir ara transformatör, bir dengeleme reaktörü ve bir hızlı doyma reaktörü dahil amortisör. Fabrikadan çıkmadan önce alçak gerilim bölme kapasitörü ile önceden monte edilmiştir. Elektromanyetik Ünite ve kapasitör bölücünün yağ devresi tamamen izole edilmiştir, böylece parazit olmaması ve kararlı çalışma sağlanır. İkincil kablolama ve taşıyıcı dalga terminalleri, tankın yan duvarındaki bağlantı kutusunda merkezi olarak bulunur. Kolay yerinde kablolama ve bakım için açıkça etiketlenmiştir.

Temel Ürün Fonksiyonları

1.Enerji Ölçümü ve Gerilim İzleme

Güç için güvenilir veri desteği sunan, standart bir düşük voltaj sinyali sağlamak üzere çıkışı doğru bir şekilde azaltır şebeke enerji ölçümü ve gerçek zamanlı voltaj izleme.

2.Güç Şebekesi Röle Koruması

Röle koruması ve otomatik kontrol ekipmanıyla donatılmış olup, enerji şebekesi arıza tespitini sağlar, senkronizasyon doğrulaması ve hat koruması, ekipman hasarını ve elektrik şebekesi kazalarını önler. voltaj anormallikleri.

3. Taşıyıcı İletişim Bağlantısı

Güç hattı taşıyıcı iletişimi için özel bir bağlantı kapasitörü olarak görev yapar ve sabit bir sinyal kanalı sağlar. elektrik şebekesi veri iletimi ve uzaktan çalıştırma ve bakım.

Teknik Parametreler ve Çalışma Ortamı

1. Temel Teknik Parametreler

- Uyumlu Çalışma Koşulları: 50/60Hz AC güç sistemi
- İkincil Çıkış Gerilimi: 100/√3V, 100V (standart özellikler)
- Dielektrik Kaybı Teğet: ≤0,002
- Kondansatör Hatası: Etiket değerinin ±%2'sini geçmiyor
- Yalıtım Direnci: ≥500MΩ (2500V megohmmetre ile ölçülmüştür)
- Aşırı Gerilimde Çalıştırma Yeteneği: Nominal voltajın 1,2 katında uzun süreli çalışma; 1,5'te kısa süreli çalışma 30 saniye boyunca nominal voltajın çarpımı; Tip F, 1,9 kat nominal gerilimde 8 saat boyunca sürekli olarak çalışabilir

2. Geçerli Çevre Koşulları

- Çalışma Sıcaklığı: -40°C~+45°C (özel koşullar için özelleştirilebilir)
- Maksimum Rüzgar Hızı Direnci: 150km/h
- Uygulanabilir Rakım: ≤2000m (talep üzerine yüksek rakımlı modeller mevcuttur)
- Maksimum Buzlanma Kalınlığı: 10mm
- Kirlilik önleme derecesi: Standart Sınıf D (kaçak mesafe ≥ 43,3 mm/kV), isteğe bağlı Sınıf E (kaçak mesafe ≥) 53,7 mm/kV)

Mühendislik Uygulama Örneği

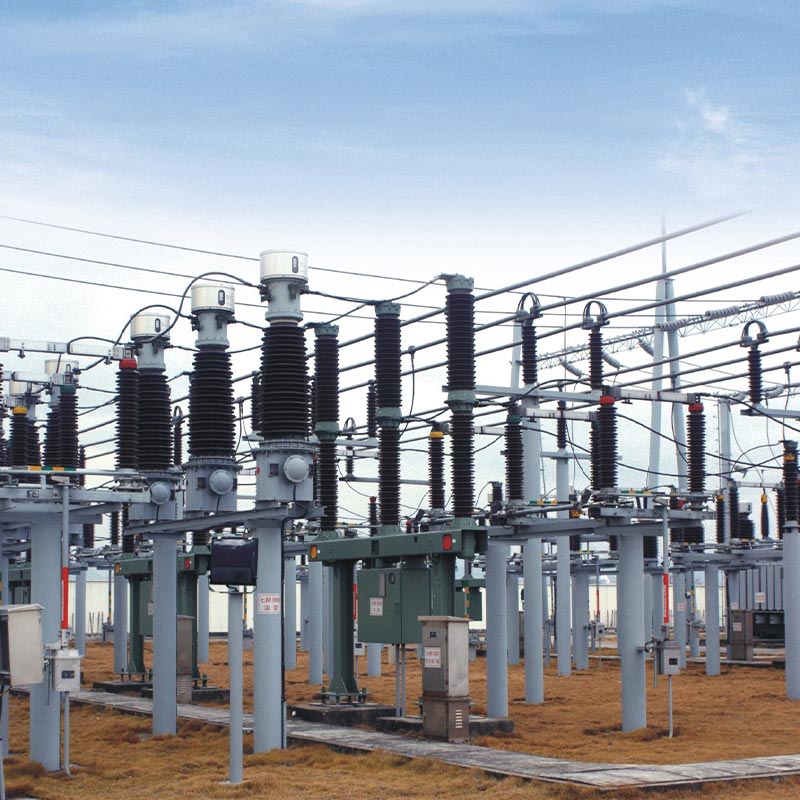

Usune TYD110/3-0.02FH kirlilik önleyici 110 kV Pt Gerilim Transformatörü dış mekana başarıyla uygulandı Zhejiang Eyaletindeki 110kV bölgesel trafo merkezinin yenileme projesi. Bu trafo merkezi çevreye hizmet veriyor son derece yüksek güç kaynağı kararlılığı ve ekipman güvenilirliği gerektiren endüstriyel parklar ve yerleşim alanları. Yüksek neme, yüksek tuz serpintisine, yoğun kirliliğe ve sık deniz meltemlerine sahip bir kıyı bölgesinde yer alan, proje, yüksek voltajdan sıkı bir kirlilik önleme, korozyon önleme ve yaşlanma önleme performansı talep ediyor Ekipman.

Ekipman kesinlikle üreticinin spesifikasyonlarına göre kaldırıldı, kuruldu ve devreye alındı işletmeye alınmadan önce. İki yıllık yerinde işletme ve bakım ve düzenli test verileri şunu gösteriyor: Ekipman kapasitansı ve dielektrik kaybı gibi temel parametreler, herhangi bir değişiklik olmaksızın sürekli olarak ulusal standartları karşılamaktadır. yağ sızıntısı, anormal gürültü veya parametre sapması gibi sorunlar. Üstün kirlenme önleyici ve korozyon önleyici yapı, kıyıdaki tuz serpintisi ve nemli havanın korozyonuna etkili bir şekilde direnç göstererek aşağıdaki gibi yaygın arızaları önler: Geleneksel enstrüman transformatörlerinde izolasyon yaşlanması ve voltaj dalgalanmaları. Gücü istikrarlı bir şekilde tamamlar ölçüm, voltaj izleme ve taşıyıcı iletişim bağlantısı sayesinde sürekli ve güvenli güç beslemesi sağlanır. trafo merkezi ve zorlu dış mekan koşulları altında ürünün stabilitesini ve uyarlanabilirliğini tam olarak doğrulamak.

Kurulum ve Bakım Özellikleri

1.Kurulum Noktaları

Ekipman, kapasitör voltaj bölücü + elektromanyetik cihazdan oluşan komple bir set olarak gönderilir. Kurulum gerekir isim plakası numaralarına kesinlikle uyun; keyfi karıştırma ve değiştirme kesinlikle yasaktır. Ekipman için kaldırma sırasında elektromanyetik ünite yağ deposu için özel kaldırma delikleri kullanılmalıdır; doğrudan kaldırma kapasitör porselen burçları yasaktır. Temel M20 yüksek mukavemetli cıvatalarla sabitlenmiştir ve genel Ekipmanın stabil çalışmasını sağlamak için kurulum eğim açısı ≤2/1000 mm'dir.

Anahtar Kablolama Gereksinimleri: Damper terminalleri d1 ve d2 güvenilir bir şekilde bağlanmalıdır; açık devreler kesinlikle yasaktır. Taşıyıcı ekipmana bağlı olmadığında N ve X terminalleri güvenilir bir şekilde kısa devre yaptırılmalıdır. Sırasında ekipman çalışırken, yüksek voltajın ekipmana girmesini önlemek için terminal X doğrudan ve güvenilir bir şekilde topraklanmalıdır. ikincil muhafaza, ekipmana zarar verir ve kişisel güvenliği tehlikeye atar.

2. Çalıştırma, Bakım ve Güvenlik Önlemleri

Ekipman, tamamen sızdırmaz yağa batırılmış bir yapıya sahiptir, istikrarlı performans sağlar ve ihtiyacı ortadan kaldırır. Rutin yağ örneklemesi ve testi için. Rutin bakım yalnızca ekipmanın sızdırmazlığının periyodik kontrollerini gerektirir durumu, terminal sıkılığı ve anormal gürültüler, ikincil voltaj anormallikleri ve ani durumlar için sorun giderme açık delta bağlantısında voltaj yükselmeleri. Ekipmanın tespit cıvatalarının ve contalarının izinsiz sökülmesi yapısı kesinlikle yasaktır. Kapasitör bölücü ve elektromanyetik cihaz sökülmemelidir. üreticinin izni. Ekipman hurdaya çıkarıldıktan sonra yerel çevre idaresine teslim edilmelidir. Çevre kirliliğini önlemek için merkezi ve zararsız imha için koruma departmanı.

Ürün boyutları.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Usune 110 kV Pt Gerilim Trafosunun H, G ve F sonek modelleri arasındaki farklar nelerdir ve hangi senaryolara uygundurlar?

H, gelişmiş özelliklere sahip kıyı ve aşırı kirli endüstriyel senaryolar için uygun, kirliliğe dayanıklı türdür. kaçak mesafesi ve korozyon direnci; G, 2000m rakımın üzerindeki alanlar için optimize edilmiş yüksek irtifa tipidir, düşük voltajlı ve güçlü ultraviyole ortamlar için uygundur; F, etkisiz nötr nokta için özel bir türdür İlgili güç şebekesi sistemlerine uygun, daha güçlü aşırı gerilim toleransına sahip topraklama. Uygun model projenin coğrafi ortamına ve elektrik şebekesi sistemine göre seçilebilir.

S2: Ekipmanın çalışması sırasında D1, D2 ve N-X terminallerinin bağlantısını kesmek neden kesinlikle yasaktır?

D1 ve D2 damper terminalleridir. Bunların açılması damper arızasına neden olacak, dahili aşırı gerilim dalgalanmalarını tetikleyecek ve kapasitörlere ve elektromanyetik ünitelere kalıcı hasara neden olur. Hiçbir taşıyıcı ekipman bağlı olmadığında, N-X terminallerinin bağlantısını kesmek, yüksek voltajın ikincil bağlantı kutusuna girmesine ve ikincilin yanmasına izin verecektir izleme ve koruma ekipmanı ve güvenlik kazasına neden olmak. Terminal bağlantılarının güvenilirliği Ekipmanı devreye almadan önce kontrol edin.

S3: Usune 110 kV Pt Gerilim Transformatörü çalışma sırasında periyodik yağ numunesi alınmasını ve test edilmesini gerektirir mi?

Hayır, periyodik yağ numunesi alınmasına ve test edilmesine gerek yoktur. Elektromanyetik ünite düşük voltajda çalışır ve Fabrikadan çıkmadan önce komple sızdırmazlık ve performans testleri tamamlanmış olup, güvenilirlik sağlanmıştır. sızdırmazlık performansı. Yerinde numune alma, ekipmanın iç basınç dengesini bozarak, yağ seviyesinin düşmesi, nem girişi ve yalıtımın bozulması gibi potansiyel sorunlar. Yalnızca rutin kontroller contaların bütünlüğünü ve elektriksel parametrelerin stabilitesini doğrulamanız gerekir. Parametreler anormalse, özel testler için üreticiyle iletişime geçin.
