24kv 36kv Yük Ayırıcı Anahtarı

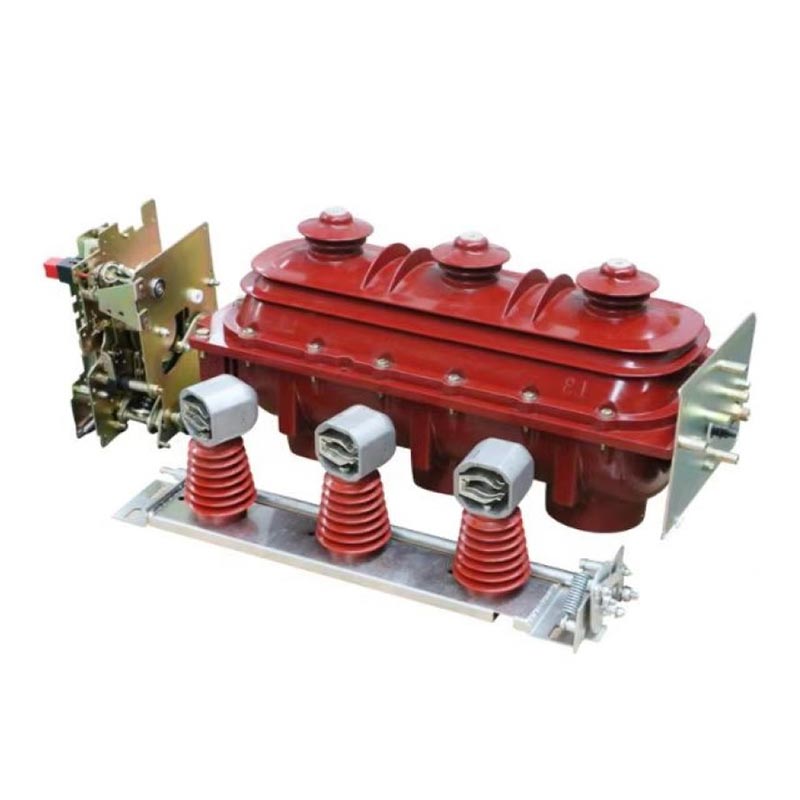

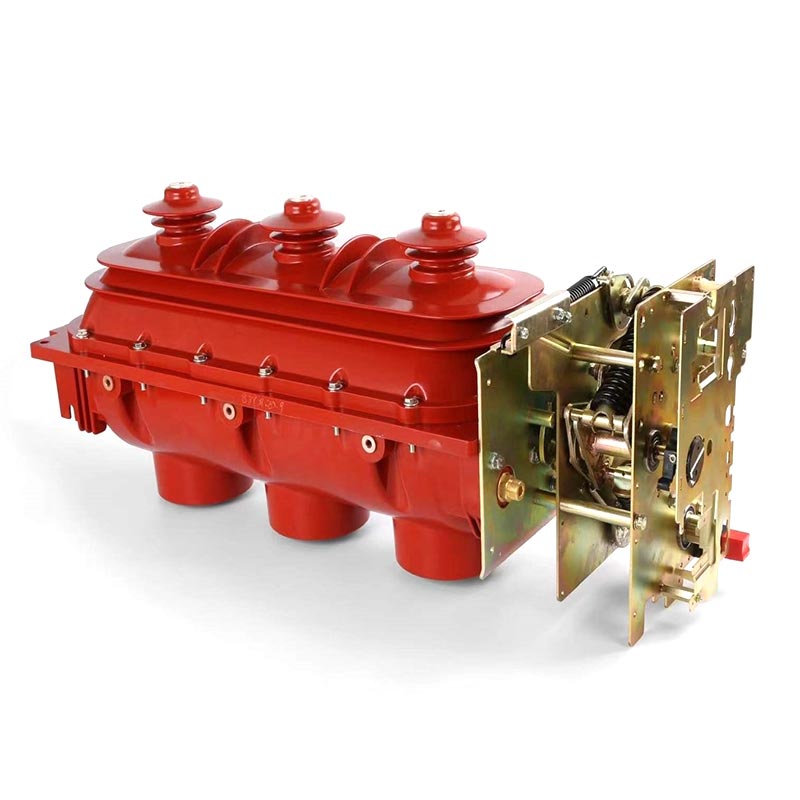

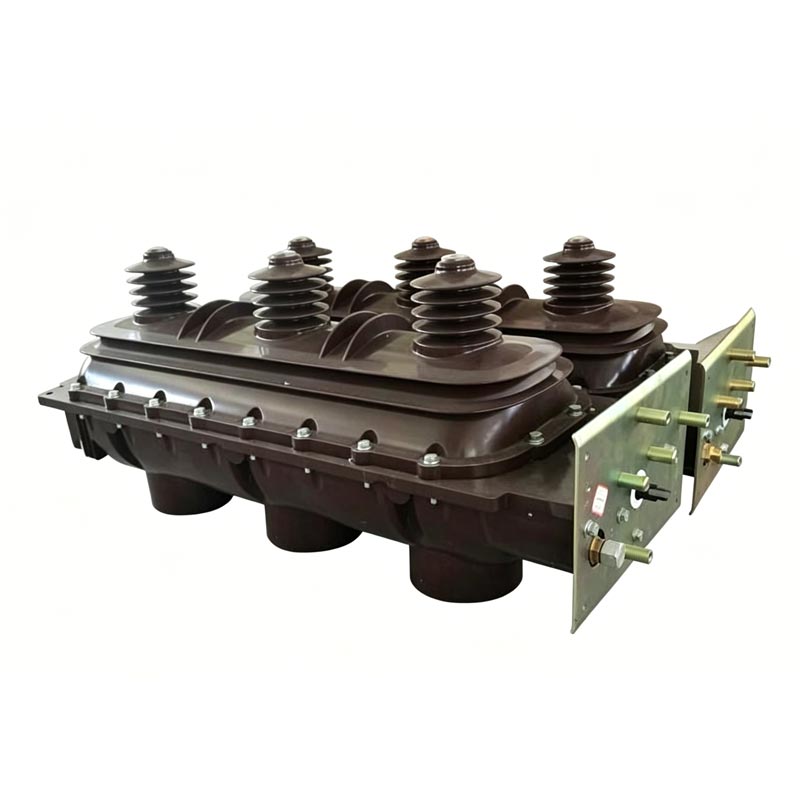

Usune Indoor 24kV 36kV Yük Kesme Anahtarı FLN36-24kV 36KV serisi, çekirdek orta gerilim şalt cihazıdır Zhejiang Usune Electric Co., Ltd. tarafından bağımsız olarak geliştirilmiş ve üretilmiştir. Bu seri özel olarak tasarlanmıştır. iç mekan uygulamaları için, 24kV ve 36kV nominal gerilimlere uyarlanabilir ve üç fazlı AC 50Hz halka için uygundur ağlar ve çift radyal güç kaynağı sistemleri. Çin'de yerleşik profesyonel bir tedarikçi olan Usune, gelişmiş ürünleri entegre ediyor anahtarların yük akımını istikrarlı bir şekilde idare edebilmesini sağlayan her ürüne yönelik teknoloji ve pratik deneyim ve aşırı yük akımı anahtarlamasının yanı sıra uzun yüksüz hatların, yüksüz transformatörlerin anahtarlama işlemleri, ve kapasitör bankaları.

Bu serinin temel avantajı esnekliğidir: akım sınırlayıcı sigortalarla kullanıldığında devrenin yerini alabilir kırıcılar. Yük anahtarı çeşitli yük akımlarının anahtarlanmasını yönetirken, akım sınırlayıcı sigorta da daha büyük aşırı yük ve kısa devre akımlarının kesilmesi. Bu, güç dağıtım ekipmanının maliyetini azaltır ve güç kaynağı sisteminin güvenliğini ve istikrarını geliştirerek endüstride yaygın bir tanınma elde eder.

Ana Ürün Özellikleri

1. Gelişmiş Yapısal Tasarım

Çift kesmeli, üç konumlu döner kontak tasarımını benimseyen anahtarın çalışma konumu (kapalı, açık, topraklanmış) açıkça tanımlanmış olup, yanlış çalışmayı etkili bir şekilde önler ve hassas ve güvenilir anahtarlama sağlar; the genel üç fazlı kurulum tasarımı iyi senkronizasyon, daha az parça ve uygun ayarlama ve kurulum, yerinde kurulum zorluğunu ve süresini önemli ölçüde azaltır.

2. Mükemmel Yalıtım Performansı

Anahtar, dahili olarak 0,045–0,07 MPa'da SF6 gazıyla doldurulmuş üst ve alt epoksi döküm muhafazalarla yalıtılmıştır. SF6 gaz, ana devreyi tamamen kapatarak mükemmel yalıtım ve ark söndürme özelliklerine sahiptir ve muhafaza içindeki topraklama devresi, onu dış nemden, tozdan ve diğer kirletici maddelerden yalıtır. Bu zorlu iç ortamlarda bile istikrarlı yalıtım performansı sağlayarak yalıtım hatalarını önler ve Güç sisteminin güvenli çalışmasını garanti eder.

3. Yüksek Güvenlik Performansı

Güvenlik, Usune'un ürün tasarımının merkezinde yer alır. İç ark oluşması durumunda, arka yapının zayıf olması mahfaza otomatik olarak parçalanacak ve aynı anda kabinin üst kısmındaki basınç tahliye vanası da kapanacaktır. Açık, aşırı basınçlı gazın kabinin dışına atılması, kabinin patlamasını etkili bir şekilde önleme ve koruma Sahadaki operatörlerin ve çevredeki ekipmanların güvenliği. Bu tasarım birçok güvenlik testinden geçmiştir ve uyumludur Uluslararası güvenlik standartlarıyla uyumludur ve güç dağıtım operasyonları için güvenilir koruma sağlar.

4. Esnek ve Güvenilir Çalışma

İç Mekan 24kV 36kV Yük Kesme Anahtarı, isteğe göre seçilebilen hem manuel hem de elektrikli çalışma modlarını destekler. gerçek site gereksinimleri. Aerodinamik bir mekanik yapıya sahip, kullanımı rahat ve güvenilirdir ve Sık anahtarlama işlemlerine uyarlanabilen istikrarlı performans. Bakım gerektirmeyen bir tasarımı benimseyen, uzun bir kullanım ömrüne sahiptir. 2000 döngüye kadar mekanik kullanım ömrüyle servis ömrü, sonraki bakım maliyetlerini ve iş yükünü azaltır.

Teknik Parametreler

Kullanım Koşulları

Kararlı ve güvenilir çalışmayı sağlamak için, Usune İç Mekan 24kV 36kV Yük Kesme Anahtarı aşağıdaki koşullar altında kullanılmalıdır. takip ediyorum koşullar (Çin'deki ve küresel çaptaki gerçek uygulama deneyimine dayanmaktadır):

(a) Yükseklik: 1000 metreyi aşmayan;
(b) Ortam sıcaklığı: Üst sınır +40°C, alt sınır -25°C;
(c) Bağıl nem: Günlük ortalama ≤%95, aylık ortalama ≤%90;
(d) Çevredeki havada önemli miktarda aşındırıcı gaz, yanıcı gaz veya su buharı kirliliği olmamalıdır;
(e) Sık veya şiddetli titreşim yok.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Gerçek Dünya Uygulama Örneği

Örnek Olay İncelemesi: Hangzhou Kentsel Konut Enerji Dağıtım Projesi, Çin

Çin'in Hangzhou kentindeki büyük bir yerleşim bölgesinin enerji verimliliği, güvenlik ve istikrar açısından yüksek gereksinimleri vardı. kapalı güç dağıtım odaları. Proje için 20 adet Usune iç mekan 24kV yük kesme anahtarı (FLN36-24kV) seçildi serisi) konut güç kaynağı sistemi için yük anahtarlama ve koruma işlemlerini gerçekleştirmek üzere tasarlanmıştır. Belirlenen tedarikçi olarak Bu proje için Usune özelleştirilmiş kurulum rehberliği ve satış sonrası hizmet sağladı. Fabrika titizlikle Projenin teknik gereksinimlerine uygunluğu sağlamak için her ürünü sevkiyattan önce test ettik. O zamandan beri 2023'te devreye alınan anahtarlar, yalıtım hatası veya arıza olmaksızın, etkin bir şekilde stabil bir şekilde çalıştı 5.000'den fazla haneye istikrarlı bir güç kaynağı sağlanması. Proje ekibi ürün performansını oldukça övdü ve Usune'un profesyonel hizmetleri.

SSS

S1: Usune Indoor 24kV 36kV Yük Kesme Anahtarı kısa devre akımını kesmek için tek başına kullanılabilir mi?

A1: Hayır. Yük anahtarları öncelikle yük akımlarını ve aşırı yük akımlarını değiştirmek ve ayrıca bağlantı yapmak için kullanılır. ve yüksüz uzun hatların, yüksüz transformatörlerin ve kapasitör gruplarının bağlantısının kesilmesi. Bağımsız olarak yapamazlar kısa devre akımlarını keser. Kısa devre akımlarını yönetmek için yük anahtarları aşağıdakilerle birleştirilebilir: akım sınırlayıcı sigortalar. Akım sınırlayıcı sigortalar, daha büyük aşırı yük ve kısa devrenin kesintiye uğramasını önler akımlar ve bu kombinasyon devre kesicilerin yerini alarak güç kaynağı için kapsamlı koruma sağlayabilir sistem. Usune tarafından yılların mesleki deneyimine dayanarak optimize edilen bu tasarım, maliyet ve güvenliği dengeler.

S2: Yük şalterinin SF6 gaz basıncı çok düşükse ne yapılmalıdır?

Cevap2: Usune iç mekan 24kV ve 36kV yük anahtarlarındaki SF6 gazı, epoksi döküm mahfaza içinde yalıtılmıştır. Standart basınç 0,045–0,07 MPa'dır. Düşük basınç, anahtarın yalıtımını ve ark söndürme performansını etkileyecektir. Kullanıcılar öncelikle gaz kaçağı olup olmadığı kontrol edilmelidir. Bir sızıntı bulunursa derhal Usune satış sonrası ekibiyle iletişime geçin. olarak Profesyonel üretici olan Usune, uzman gaz kaçağı tespiti ve onarım hizmetleri sunmaktadır. Sızıntıyı giderdikten sonra Anahtarın normal şekilde çalışmasını sağlamak için SF6 gazının standart basınca kadar doldurulması gerekir. Tavsiye edilir Günlük kullanım sırasında gaz basıncını düzenli olarak kontrol etmek için.
