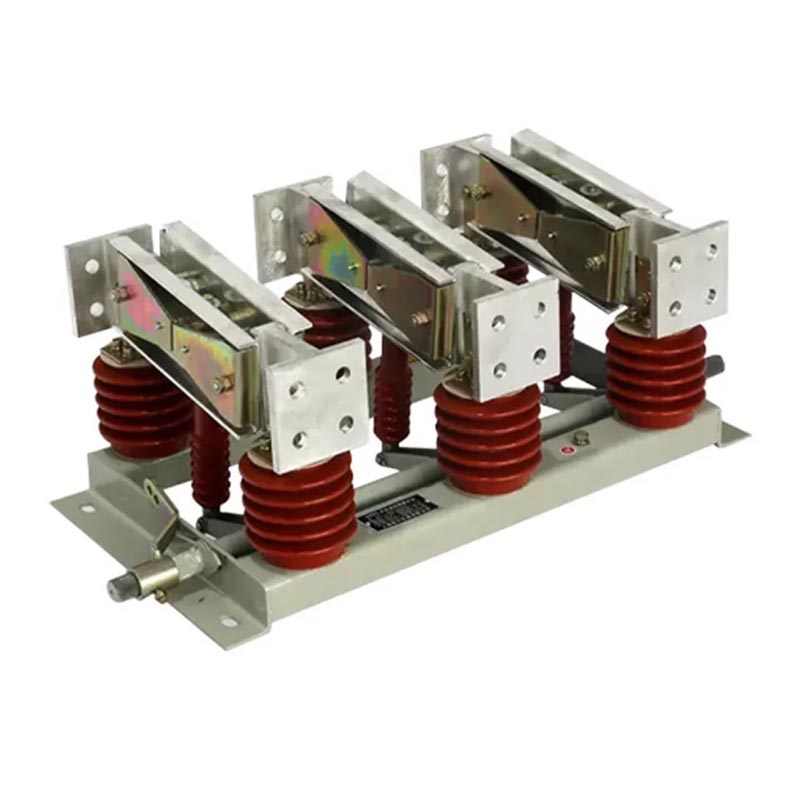

Dahili Tip İzolasyon Anahtarı

GN serisi İç Mekan Tipi İzolasyon Anahtarı, iç mekan uygulamaları için özel olarak tasarlanmış yüksüz bir anahtarlama cihazıdır. yüksek gerilim sistemleri. Görünür bir izolasyon boşluğu sağlayarak fiziksel güç bağlantısının kesilmesini sağlar. Elektrikli ekipman ve sistemlerin güvenli bakımı için temel cihaz.

Yapısal Özellikler

1. Modüler Tasarım: Esnek bir şekilde üç kutuplu olarak birleştirilebilen üç bağımsız tek kutuplu üniteden oluşur Çeşitli kurulum senaryolarına uyarlanabilen entegre yapı.

2. Yüksek akım iletkenlik sistemi: Mükemmel iletkenlik sunan yüksek mukavemetli bakır alaşımlı kontaklar kullanır ve 10.000A'e kadar akımlarla uzun süreli çalışmaya dayanabilen termal stabilite.

3. Güvenilir yalıtım performansı: Sınıf III'e uygun, yüksek kaliteli kirlilik önleyici izolatörlerle donatılmıştır. IV kirlilik ortamları.

4. İsteğe bağlı topraklama anahtarı: Bazı modellerde izolasyonun güvenli bir şekilde topraklanmasını sağlayan bir topraklama anahtarı bulunur devre ve operasyonel güvenliğin arttırılması.

Model Açıklaması

Geçerli Standartlar

Yüksek voltajlı elektrikli ekipmanların profesyonel bir tedarikçisi olarak Usune, ulusal ve endüstriyel standartlara sıkı sıkıya bağlı kalmaktadır. Ürün kalitesini ve güvenliğini sağlamaya yönelik standartlar:

- GB 1985-2014 "Yüksek gerilim AC bağlantı kesme anahtarları ve topraklama anahtarları"
- GB/T 11022-2011 "Yüksek gerilim şalt ve kontrol donanımı standartları için ortak teknik gereksinimler"
- DL/T 486-2010 "Yüksek gerilim AC bağlantı kesme anahtarları ve topraklama anahtarları için teknik sipariş koşulları"
- DL/T 593-2006 "Yüksek gerilim şalt ve kontrol cihazları için teknik gereksinimler"

Teknik Parametreler

1. Gerilim ve Akım Özellikleri

- Gerilim Değerleri: 12kV, 20kV, 35kV
- Nominal Akım: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nominal Kısa Süreli Dayanım Akımı: Maksimum 80kA

2. Ürün Kategorileri

- Fonksiyona Göre: Topraksız, Tek Topraklı, Duvar İçi Tip
- Çalışma Yöntemine Göre: Manuel, Elektrikli (Opsiyonel)

Kullanım Koşulları

Dahili Tip İzolasyon Anahtarı zorlu endüstriyel ortamlara uygundur ve geniş uyarlanabilirliğe sahiptir:

1. Ortam Sıcaklığı: -50°C ~ +50°C
2. Yükseklik: ≤2000m (Yükseklik ≥2500m, uyarlanabilirliği artırmak için özelleştirilebilir)
3. Rüzgar Basıncı: ≤700Pa (rüzgar hızı ≤34m/s'ye eşdeğer)
4. Sismik Yoğunluk: ≤8
5. Buzlanma Kalınlığı: ≤20mm
6. Kirlilik Seviyesi: Sınıf III, IV
7. Kurulum Ortamı: Yanıcı veya patlayıcı tehlike yok, kimyasal korozyon yok ve şiddetli titreşim yok

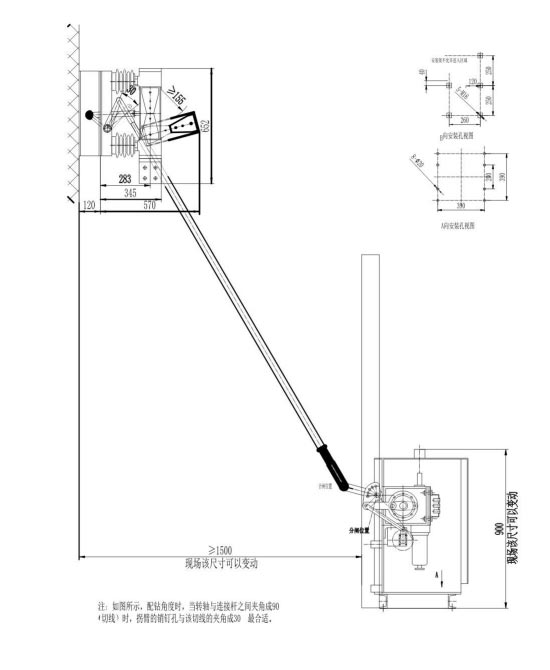

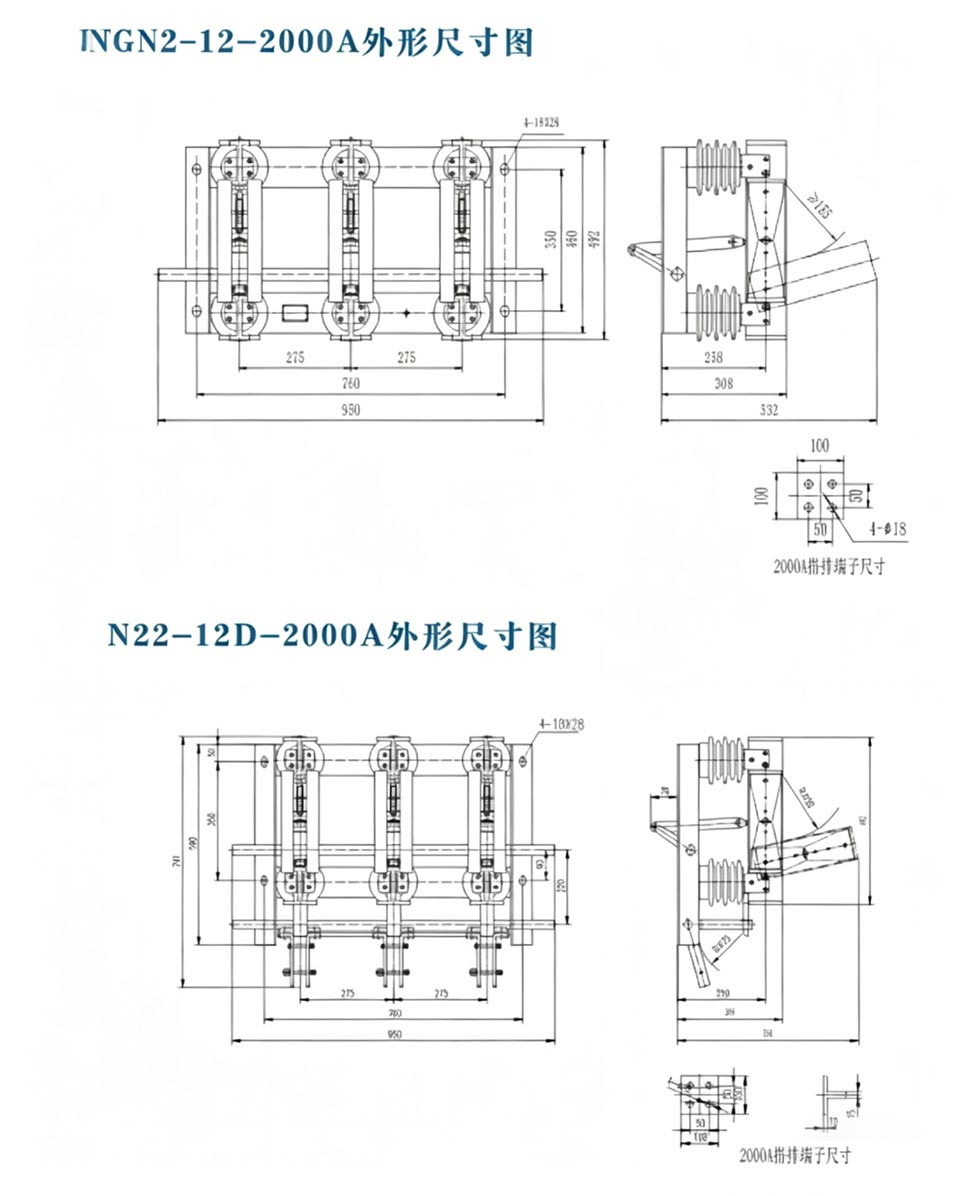

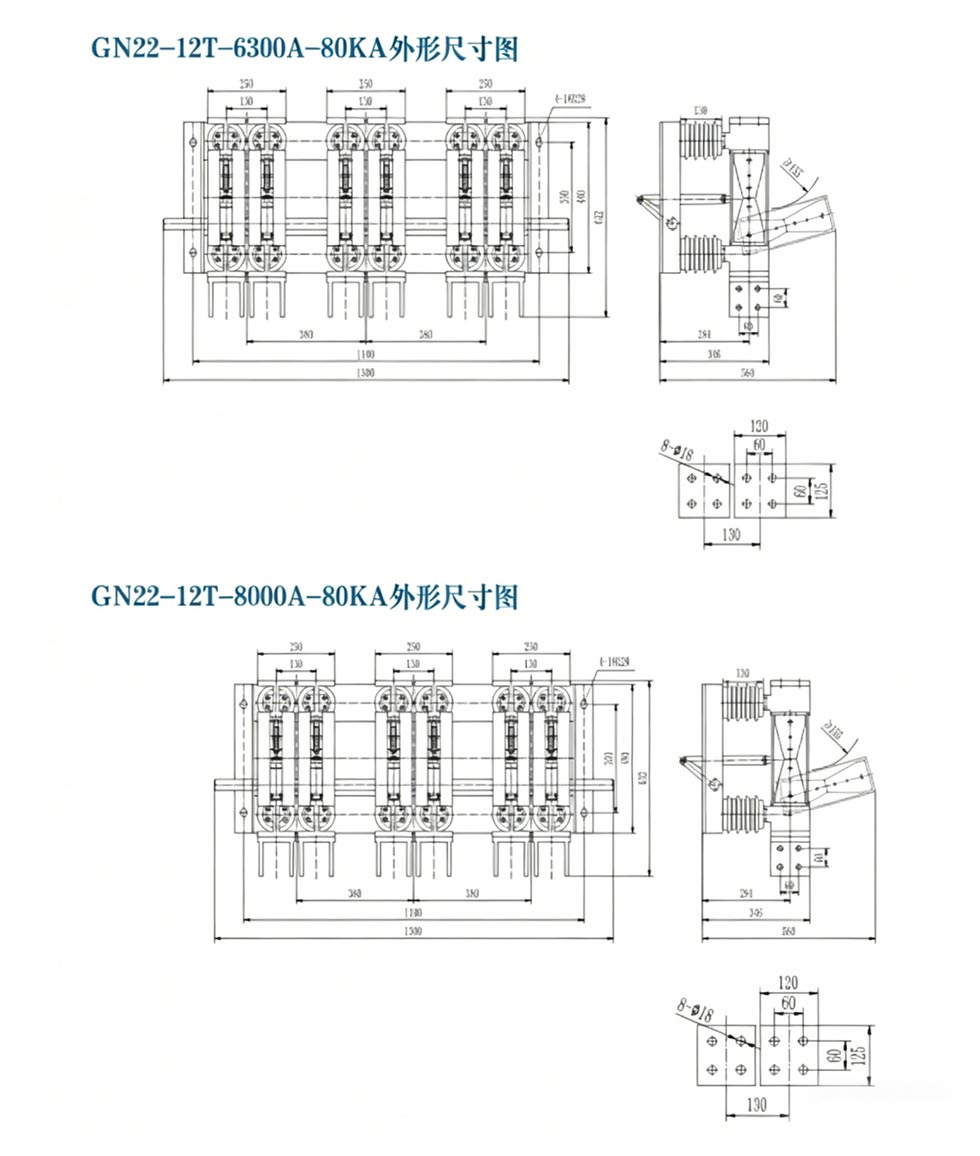

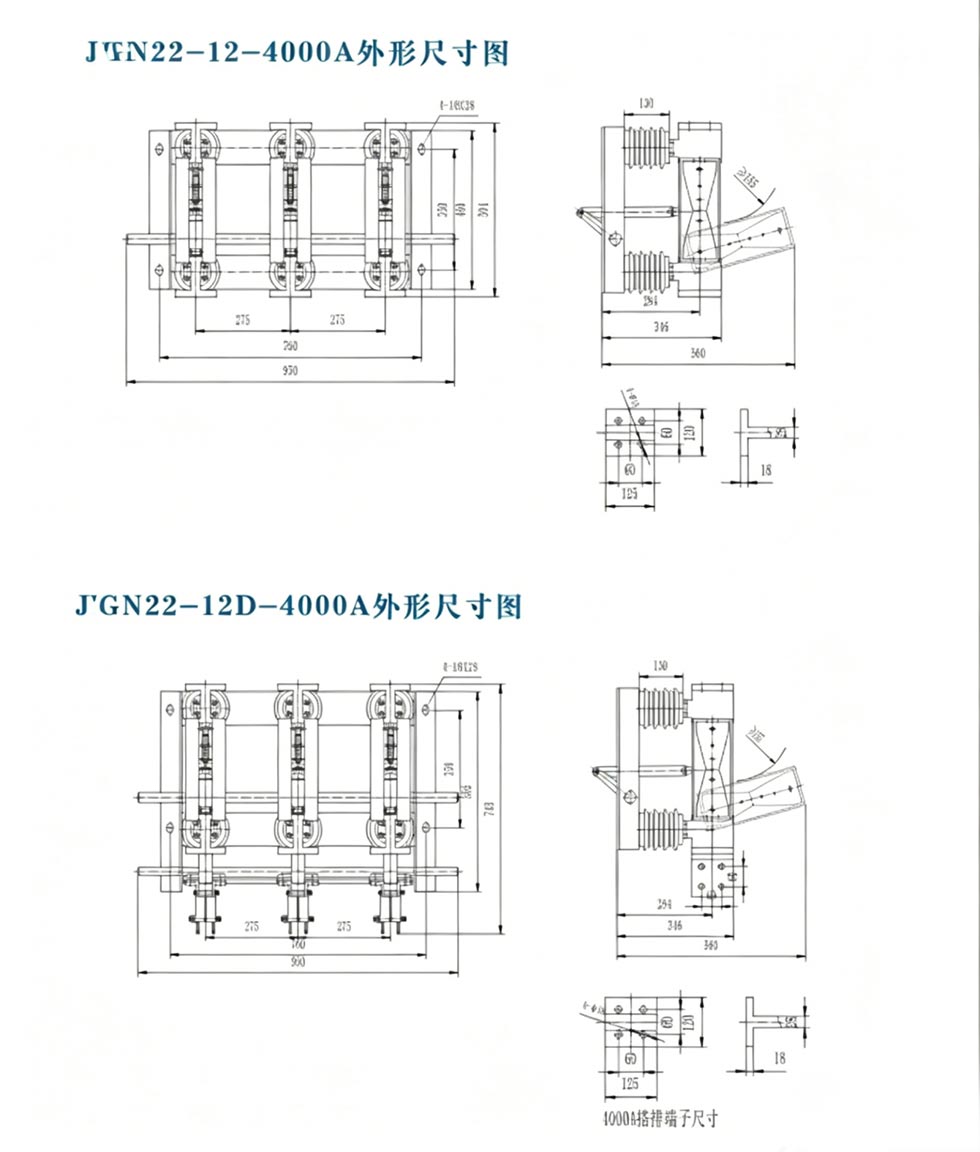

Dış boyut

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Pratik Uygulama

Örnek Olay: Doğu Çin'deki büyük bir çelik fabrikasının 20kV jeneratör çıkış sistemini yüksek akım izolasyonuyla donatması gerekiyordu Ekipman. Tesis ortamı zorluydu (yüksek toz, Sınıf IV kirlilik) ve yüksek akım gereksinimleri vardı (8000A), ekipman güvenilirliğine sıkı gereksinimler getirmektedir. Sonuçta fabrika Usune'u seçti GN□-20DW/8000-80 ayırıcı anahtarı. Temel nedenler kirliliğe dayanıklı tasarımı ve Sınıf IV'e uyarlanabilirliğiydi. kirlilik ortamları, jeneratör çıkış yüküne uygun 8000A nominal akım ve entegre topraklama anahtarı bakım güvenliğinin sağlanması. Ekipman, 2023 yılında devreye alınmasından bu yana iki yılı aşkın süredir istikrarlı bir şekilde çalıştı. Aylık bakım sırasında güvenilir izolasyon sağlayarak elektrik çarpması riskini ortadan kaldırır. kirliliğe dayanıklı izolatörlerde belirgin bir eskime veya deşarj izi görülmez, bu da bakım ihtiyacını önemli ölçüde azaltır frekans ve maliyetler, Usune GN serisi ayırıcı anahtarın ağır hizmet için ideal bir seçim olduğunu kanıtlıyor endüstriyel güç sistemleri.

SSS

S1: Ayırıcı anahtar ile yük anahtarı arasındaki temel fark nedir?

A1: Ayırıcı anahtar, ark söndürme özelliği olmayan, yüksüz bir anahtarlama cihazıdır; sadece alışıldık devre kesici yükü kestikten sonra devreyi izole edin. Bir yük anahtarı belirli bir yükün bağlantısını kesebilir akım. GN serisi ayırıcı anahtar, görünür bir izolasyon boşluğu sağlayarak, çalışma sırasında mutlak güvenlik sağlar. bakım.

Soru 2: GN serisi İç Mekan Tipi İzolasyon Anahtarı yüksek rakımlı alanlarda (≥2500m) normal şekilde çalışabilir mi?

A2: Evet. Standart model ≤2000m rakımlar için uygundur. ≥2500m rakımlar için Usune yalıtımı iyileştirebilir ve Ekipmanın istikrarlı çalışmasını sağlamak için kullanıcı ihtiyaçlarına göre mekanik performans.

S3: GN serisi bağlantı kesme anahtarları için hangi bakım gereklidir?

Cevap 3: Düzenli bakım şunları içerir: (1) İzolatörlerin çatlak ve deşarj işaretlerine karşı kontrol edilmesi; (2) Temas basıncının test edilmesi ve sıcaklık (nominal akımda ≤70°C); (3) Topraklama anahtarının ve kilitleme cihazının bütünlüğünün doğrulanması; (4) Çalıştırma mekanizmasının düzenli olarak yağlanması. Doğru bakım, 20-30 yıllık bir hizmet ömrünü garanti edebilir.

Usune GN serisi İç Mekan Tipi İzolasyon Anahtarı ileri teknoloji, güvenilir performans ve geniş uyarlanabilirlik, onu büyük enerji santralleri, çelik fabrikaları ve endüstriyel güç sistemleri için tercih edilen ürün haline getiriyor. olarak Çin'in yüksek voltajlı elektrik endüstrisinde lider bir üretici olan Zhejiang Usune Electric Co., Ltd. profesyonel Ar-Ge ekibi, sıkı kalite kontrol sistemi ve zengin proje deneyimi, kullanıcılara yüksek kaliteli ürünler ve özelleştirilmiş çözümler. Yeni projeler veya ekipman yükseltmeleri için olsun, güvenli, istikrarlı ve verimli güç izolasyon koruması.
