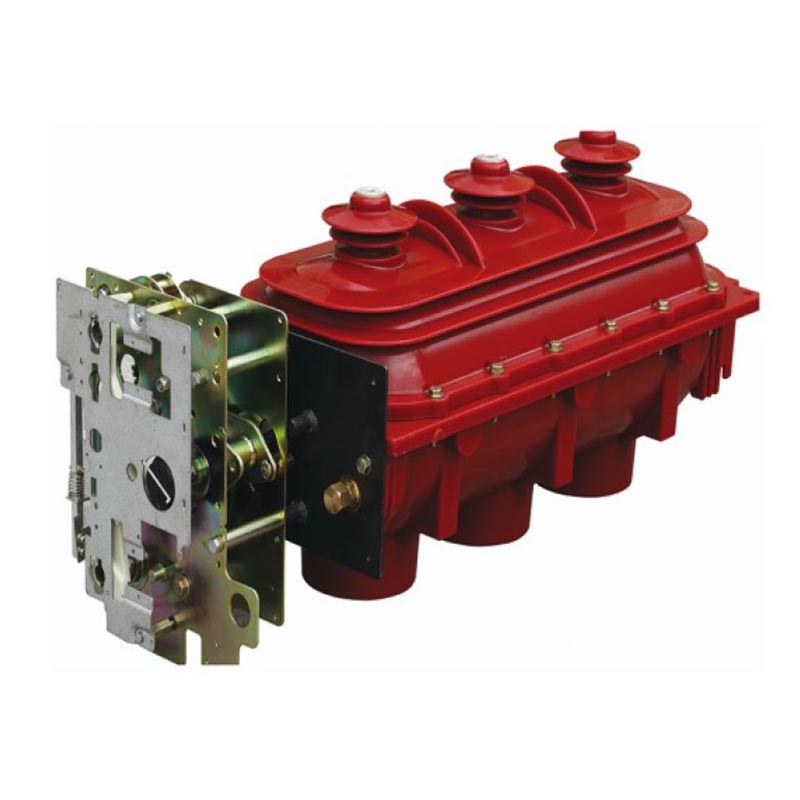

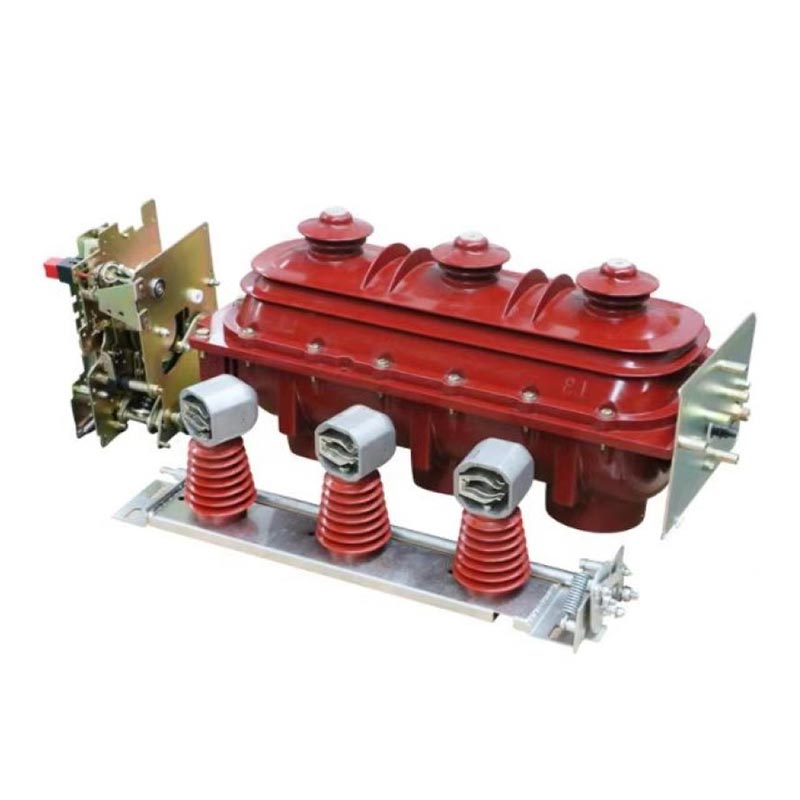

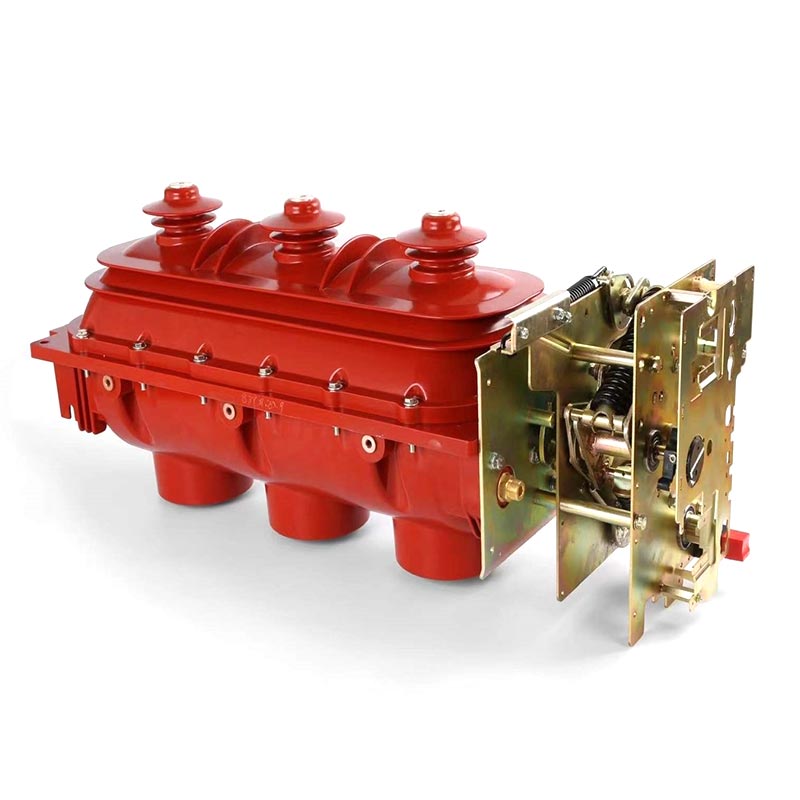

Rmu Yük Ayırıcı Anahtarı

Usune RMU Yük Ayırıcı Anahtarı temel olarak bağımsız olarak geliştirilen üç tür ürünü içerir: iç mekan AC yüksek gerilim SF6 yük anahtarları, yük anahtarı-sigorta kombinasyonlu cihazlar ve kablo başlığına monteli yük anahtarları, FLN36-12D (yük şalteri) ve FLRN36-12D (yük şalteri-sigorta kombinasyon cihazı) modellerini kapsar. Bu ürünler çeşitli güç dağıtım senaryolarının ihtiyaçlarını karşılayabilir ve özellikle karmaşık uygulamalar için uygundur Çin'in güç sisteminin operasyonel gereksinimleri. Zhejiang Usune Electric Co., Ltd.'nin temel ürünü olan bu Anahtar, şirketin modern fabrikasında üretilmekte ve süreç boyunca sıkı kalite testlerinden geçmektedir. istikrarlı ve güvenilir performans sağlamak için.

Temel Avantajlar

1. Usune, uzun yıllardır yüksek voltajlı elektrikli ekipmanların Ar-Ge ve üretimine derinden dahil olmuştur, Saha uygulamalarında zengin deneyim biriktirmek. RMU yük kesme anahtarı binlerce ülkede yaygın olarak kullanılmaktadır. Çeşitli ortamlarda uyarlanabilirliğini ve güvenilirliğini doğrulayan hem yurt içi hem de yurt dışı projeler.

2. RMU Yük Ayırıcı Anahtarı, Usune'un profesyonel Ar-Ge ekibi tarafından bağımsız olarak geliştirildi ve gelişmiş yabancı teknolojiler ve tasarımını Çin'in güç sisteminin gerçek özelliklerine uyacak şekilde optimize etmek. onun ark söndürme prensibi, yapısal tasarım ve çalışma mekanizmasının tümü, bu alandaki derin mesleki uzmanlığı yansıtmaktadır. yüksek gerilim şalt alanı.

3. Ürün tam bir tip test setini geçmiştir ve performansı GB 3804, GB 16926, IEC ile tamamen uyumludur. 60265 ve IEC 60420 standartlarına uygun olup, teknik otoritesini ve uygunluğunu gösterir.

4. Özel bir dinamik ve statik sızdırmazlık yapısı kullanarak mükemmel sızdırmazlık performansına sahiptir ve donatılmıştır Gerçek zamanlı izleme için görsel bir basınç göstergesi ile. Güvenilir mekanik kilitler çalışma güvenliğini sağlar. olarak Profesyonel bir üretici olan Usune, kapsamlı satış sonrası hizmet sunarak müşteri güvenini daha da artırıyor.

Yapısal Özellikler

1. Yük şalteri ve kombine elektrikli cihazlar, birleşik bir yalıtımlı mahfaza, şalter gövdesi, yaydan oluşur çalıştırma mekanizması, sigorta tutucusu ve sigorta tetikleme sistemi. Kablo başlığına monteli yük anahtarları aşağıdaki özelliklerle donatılmıştır: özel yalıtımlı muhafaza ve evrensel yaylı çalıştırma mekanizması.

2. Üst ve alt muhafazalar, sızdırmaz, gazla doldurulmuş bir iç boşluk oluşturmak üzere epoksi reçine ile dökülmüştür. rotasyonu ortak hareketli kontak üç konuma ulaşır: "kapama", "açma" ve "topraklama", esnek ve güvenilir anahtarlama.

3. Mekanizma kutusunun ön tarafında SF6 manometre ve konum göstergesi bulunmaktadır. Pozisyon gösterge doğrudan hareketli kontak tahrik miline bağlanarak doğru ve güvenilir gösterge sağlar.

4. Muhafazanın arkasında bir basınç tahliye portu bulunmaktadır. Arıza nedeniyle dahili aşırı basınç oluşması durumunda, gazın geriye doğru boşaltılması, ileri fırlamayı önler ve personel güvenliğini sağlar.

5. Yük şalteri ile topraklama şalteri arasında ve topraklama şalteri arasında güvenilir mekanik kilitlemeler sağlanmıştır. Yanlış kullanım riskini önlemek için topraklama anahtarı ve ön kapı (panel eşleştirme).

6. Kablo terminaline monte edilmiş yük anahtarları, yüksek voltajı destekleyen, dokunma önleyici ön kablo konektörleriyle donatılmıştır hem gelen hem de giden uçlardaki kablo bağlantıları ve özellikle kablo dalları/bağlantısı için tasarlanmıştır kutular.

Ark Söndürme Prensibi

RMU Yük Ayırıcı Anahtarı, ark söndürme aracı olarak SF6 gazını kullanır ve mükemmel ark söndürme özelliği gösterir. performans. Anahtar akımı kestiğinde hareketli ve sabit kontaklar ayrılarak bir ark oluşturur. Kalıcı bir manyetik alan tarafından tahrik edilen ark, kontakların etrafında hızla dönerek hızlı deiyonizasyon sağlar ve mevcut sıfır geçiş noktasında soğutma, söndürme; Kırıldıktan sonra yüksek seviyede çift kırılma aralığı oluşur. İzolasyon yalıtımı oluşturulur, bu da güçlü kesme kapasitesi, minimum temas aşınması ve uzun süreli elektrik sağlar. hayat.

Çalışma Mekanizması

1. Tip II manuel yaylı çalıştırma mekanizması

Yük şalterinin anahtarlama, kapatma, açma ve topraklama işlemlerinde kullanılır. Üst çalışma deliği kontrolleri topraklama anahtarı ve alt çalıştırma deliği yük anahtarını kontrol eder; Kapattıktan sonra gezi yayı enerjiyi eşzamanlı olarak depolar ve açma yalnızca manuel bir düğme veya sigorta sinyali aracılığıyla serbest bırakılabilir.

2. Tip II Elektrikli Yay Çalıştırma Mekanizması

Manuel mekanizmayı temel alan bu tasarım, bir motor enerji depolama cihazı ve bir tetikleme bobini ekler. Manuel ve elektrikli operasyon bağımsızdır ve birbirlerine müdahale etmez. Uzaktan kumandayı ve işletimi destekler voltaj AC220V, DC220V, DC110V ve DC48V'yi içerir.

Çalışma Koşulları

1. Normal Çalışma Koşulları

- Ortam sıcaklığı: −25 °C ~ +40 °C
- Yükseklik: 2000 m'yi geçmeyecek
- Nem: Günlük ortalama bağıl nem ≤%95; aylık ortalama bağıl nem ≤%90; günlük ortalama su buharı basınç ≤2,2kPa; aylık ortalama su buharı basıncı ≤1.8kPa
- Ortam havasında belirgin toz, duman, aşındırıcı/yanıcı gazlar, buharlar ve tuz spreyi kirliliği yok
- Dış titreşim ve sismik girişim ihmal edilebilir düzeydedir
- İkincil devre kaynaklı elektromanyetik girişim genliği ≤1,6kV

2. Özel Çalışma Koşulları

GB/T 11022-1999 "Yüksek Gerilim Şalt ve Kontrol Donanımı Standartları için Ortak Teknik Gereksinimler"e göre, anahtar normal koşullar altında çalışmalıdır; gerçek çalışma koşulları normal aralıktan sapıyorsa (2000 m'yi aşan rakım, aşırı sıcaklık, yüksek nem ve kolay yoğuşma vb. gibi), kullanıcının ihtiyaç duyduğu Üretici ile bir anlaşmaya varmak için.

Ana Teknik Parametreler

Sigorta Teknik Parametreleri

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Gerçek Uygulama Durumları

Durum 1: Hangzhou, Çin'deki Bir Konut Bölgesinde Güç Dağıtım Projesi Güç kaynağı istikrarı ve güvenliği konusunda yüksek gereksinimleri olan Hangzhou, Usune FLRN36-12D yük kesiciyi seçti Karşılaştırma sonrasında temel güç dağıtım ekipmanı olarak anahtar-sigorta kombinasyonlu cihaz. Yüklü topluluğun trafo merkezi, 8 konut için elektrik hatlarının anahtarlanması ve korunmasından sorumludur binalar (1200 hane). Ekipman, 2024 yılında devreye alınmasından bu yana 12 aydan fazla bir süre boyunca istikrarlı bir şekilde çalıştı herhangi bir takılma veya elektrik kesintisi olmadan. Güvenilir kilitleme tasarımı ve SF6 ark söndürme performansı Arıza akımlarından kaynaklanan elektrik kesintilerini etkili bir şekilde önleyerek sakinlerin normal yaşamlarını garanti altına alın. Tedarikçisi olarak Bu projede Usune, yerinde kurulum rehberliği ve düzenli bakım hizmetleri sunarak büyük övgü topladı topluluk mülk yönetimi ve sakinlerinden.

SSS

S1: Usune RMU Yük Ayırıcı Anahtarı hangi standartları karşılıyor ve güvenilir performansı nasıl garanti ediliyor?

A1: Ürün bir dizi tip testinden geçmiştir ve performansı GB 3804 "3kV~63kV AC ile tamamen uyumludur. Yüksek Gerilim Yük Ayırıcı Anahtarı", GB 16926 "Yüksek Gerilim Yük Ayırıcı-Sigorta Kombinasyon Cihazı" ve IEC 60265 ve IEC 60420 standartları. Ayrıca ürün Usune tarafından sıkı kalite kontrolüyle bağımsız olarak geliştirilmiştir. Hammadde tedarikinden fabrika üretimine ve testlerine kadar tüm süreç boyunca. Eşsiz dinamiği ve statik sızdırmazlık yapısı, gerçek zamanlı basınç izleme ve güvenilir mekanik kilitlerin tümü uzun süreli kullanım sağlar istikrarlı çalışma.

S2: Usune RMU Yük Ayırıcı Anahtarı yüksek rakım ve yüksek nem gibi özel ortamlarda kullanılabilir mi?

Cevap2: Ürün normal çalışma koşullarına (yükseklik ≤ 2000 m, sıcaklık −25 °C) uyumlu olacak şekilde tasarlanmıştır. ~ +40 °C, vb.). Gerçek çalışma koşulları normal aralıktan sapıyorsa (örn. 2000 m'yi aşan rakım, aşırı sıcaklık, yüksek nem ve yoğuşma), kullanıcıların üreticiye (Zhejiang Usune) danışması gerekir. Electric Co., Ltd.) önceden talep edin. Usune'un profesyonel Ar-Ge ekibi, belirli özelliklere dayalı olarak özelleştirilmiş çözümler sağlayabilir. istikrarlı ürün çalışmasını sağlamak için ortamlar.
