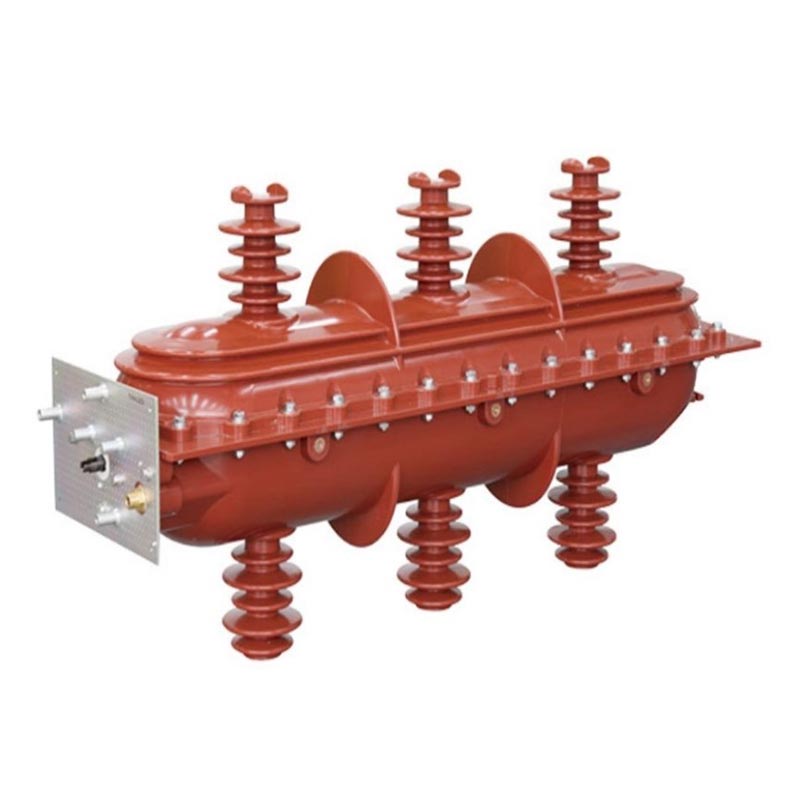

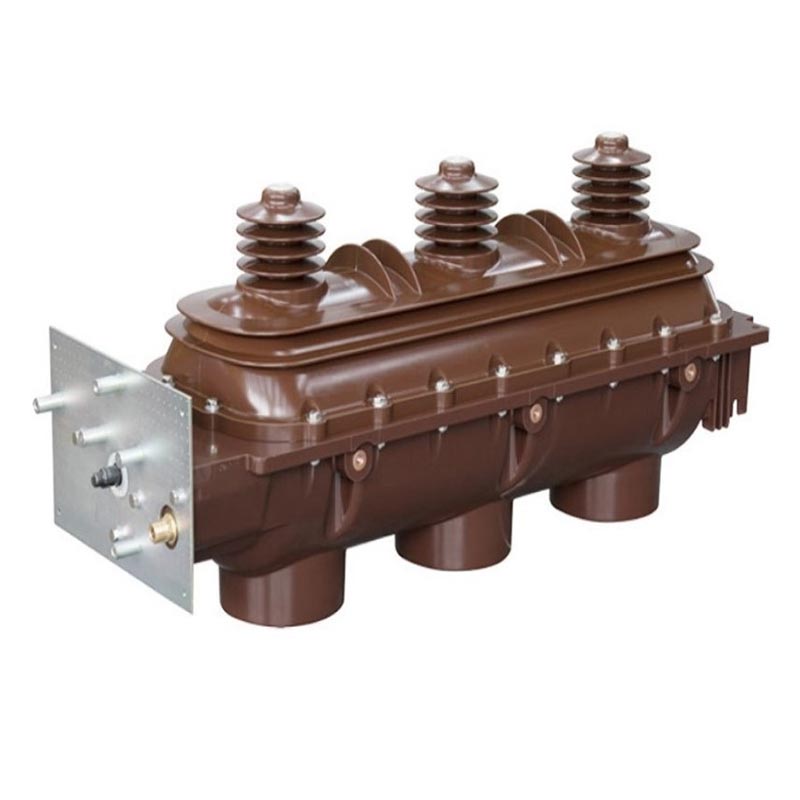

İç Mekan Sf6 Yük Anahtarı

Usune Indoor Sf6 Yük Anahtarı, özellikle iç mekan uygulamaları için tasarlanmış yeni nesil yüksek gerilim şalt cihazıdır. Güç dağıtım senaryoları. Usune'un profesyonel Ar-Ge ekibi tarafından geliştirilen kapsamlı tipten geçmiştir testleri ve performansı GB3804, GB16926, IEC60265 ve IEC60420 standartlarına uygundur.

Yüksek voltajlı elektrikli ekipmanların profesyonel bir üreticisi olan Usune, üretim tesislerini standartlaştırmıştır. Çin, her ürünün garanti altına alınmasını sağlamak için gelişmiş üretim ekipmanları ve sıkı kalite kontrol süreçleriyle donatılmıştır. standartlara uygundur. Ürünler yalıtım ve ark söndürme aracı olarak SF6 gazını kullanır ve aşağıdaki gibi avantajlar sunar: yüksek yalıtım gücü, verimli ark söndürme, kompakt yapı ve uzun hizmet ömrü gibi etkili bir şekilde Geleneksel yük anahtarlarının zayıf stabilitesinden ve yüksek bakım maliyetlerinden kaynaklanan sıkıntılı noktaları çözüyor.

Temel Teknik Parametreler

1. Uygulanabilir Sistemler: Üç fazlı AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Ark Söndürme Ortamı: SF6 gazı (inert, toksik olmayan, yüksek elektronegatiflik, milisaniye düzeyinde yüksek verimlilik ark söndürme)

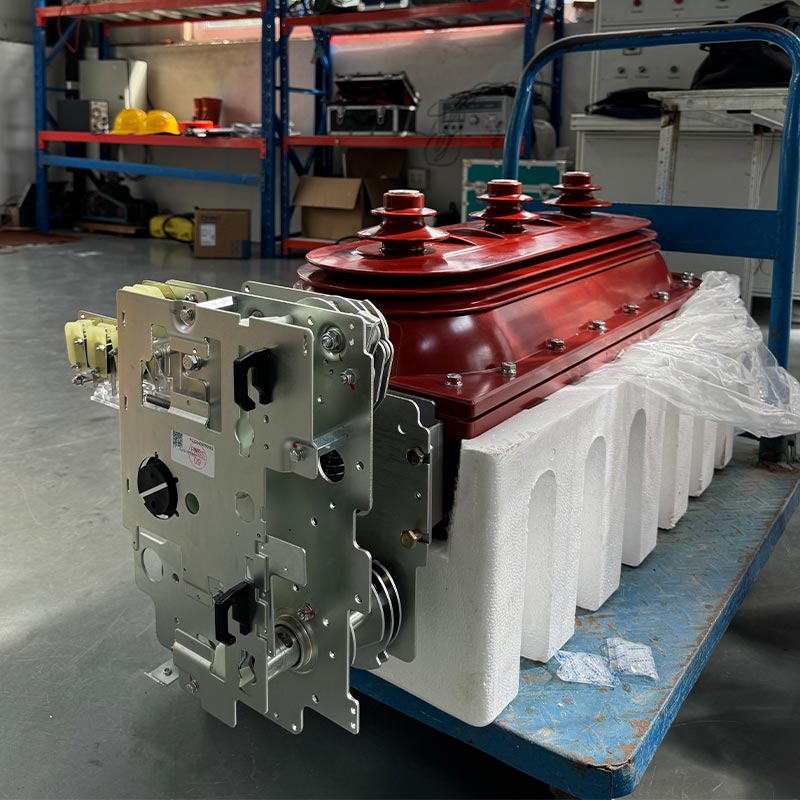

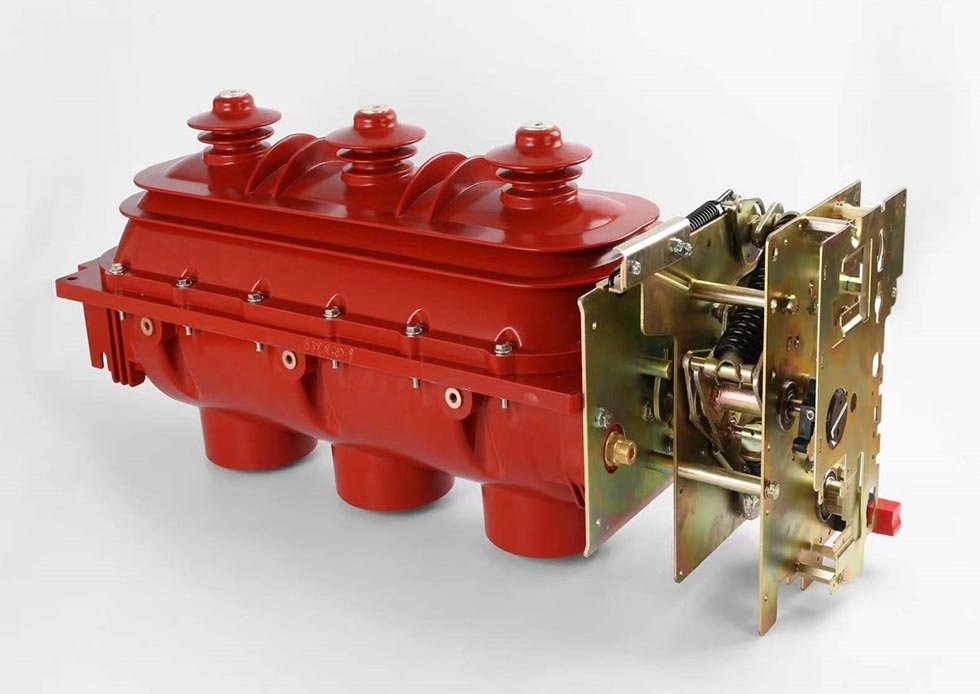

3. Çalıştırma Mekanizması: Yayla çalışan mekanizma (standart manuel enerji depolama, opsiyonel elektrikli açma ve kapatma) uzaktan kumanda için kapatma)
4. Çalışma Durumu: Üç konumlu ark söndürme odası: "Yakın-Açık-Toprak"
5. Sızdırmazlık Performansı: Gerçek zamanlı basınç göstergesiyle donatılmış özel dinamik ve statik sızdırmazlık tasarımı izleme

Uygulama Kapsamı

İç Mekan SF6 Yük Anahtarları endüstriyel ve madencilik gibi iç mekan güç dağıtım senaryolarında yaygın olarak kullanılır işletmeler, yüksek binalar, kentsel yerleşim alanları, trafo merkezleri, büyük alışveriş merkezleri, havaalanları, metrolar ve yük akımlarının anahtarlanması, devrelerin kontrol edilmesi ve korunması ve dağıtım transformatörlerinin kullanıldığı hastaneler; ne zaman Çıkışta dokunulabilir bir kablo ön konnektörü ile donatılmış olup, özellikle kablo branşmanları için uygundurlar. (bağlantı) kutuları.

Ana Teknik Parametreler

Yapısal Özellikler ve Güvenlik Avantajları

1. Üstün Yalıtım ve Ark Söndürme Yapısı

Üst ve alt kabuklar, epoksi reçine ile enjeksiyonla kalıplanarak sızdırmaz, gazla doldurulmuş bir iç boşluk oluşturur. Dış ortamı etkili bir şekilde izole eder. Üç konumlu ark söndürme odası kapanmayı tamamlar, Açma ve topraklama işlemleri, ortak bir hareketli kontağın dönüşü yoluyla adım adım gerçekleştirilerek netlik sağlanır. durumu ve güvenilir çalışma. SF6 gazı yüksek dielektrik dayanıma ve mükemmel ark söndürme performansına sahiptir. anahtarlama sırasında oluşan arkın hızlı bir şekilde söndürülmesi.

2. Güvenilir Sızdırmazlık ve Basınç İzleme

İç Mekan SF6 Yük Anahtarı, mükemmel sızdırmazlık sağlayan özel bir dinamik ve statik sızdırmazlık tasarımı kullanır performans ve SF6 gaz sızıntısını önleme. İzlemek için mekanizma kutusunda belirgin bir şekilde bir basınç göstergesi bulunur gerçek zamanlı gaz basıncı, operatörler tarafından potansiyel tehlikelerin zamanında tespit edilmesini kolaylaştırır.

3. Kapsamlı Güvenlik Kilitleri

Yük anahtarı ile topraklama anahtarı arasına ve topraklama anahtarı arasına güvenilir mekanik kilitler takılmıştır. topraklama anahtarı ve ön kapı (kabin tipi güç dağıtımı için), yanlış çalışmayı önler ve Personel ve ekipmanın güvenliği. Güçlendirmek için çıkış ucunda dengeleyici bir koruyucu kapak bulunmaktadır. yalıtım performansı.

4. Esnek Çalışma ve Yerden Tasarruf Sağlayan Tasarım

Standart konfigürasyon, manuel yay yüklü bir çalıştırma mekanizması içerir; opsiyonel elektrikli açma ve kapama uzaktan kontrole olanak sağlar. Kompakt yapısı ve az yer kaplaması, onu küçük, yüksek katlı binalar için uygun kılar trafo merkezleri ve sınırlı kurulum alanına sahip diğer uygulamalar.

Kullanım Koşulları

1. Normal Çalışma Koşulları

- Ortam Sıcaklığı: -25°C~+40°C
- Yükseklik: 2000 m'yi geçmeyecek
- Nem: Günlük ortalama bağıl nem <%95, aylık ortalama <%90; günlük ortalama buhar basıncı ≤2,2kPa, aylık ortalama ≤1,8kPa

2. Özel Çalışma Koşulları

GB/T11022-1999 standardına göre İç Mekan Sf6 Yük Anahtarı normal koşullar altında çalışmalıdır. Eğer çalışma koşulları karşılanmıyorsa (örn. 2000 m'yi aşan rakım, aşırı sıcaklık ve nem vb.), lütfen Ürünün normal çalışmasını sağlamak için önceden üreticiye danışın.

Gerçek Dünya Uygulama Örneği

Örnek Olay: Çin Kentsel Metro Elektrik Dağıtım Projesi

Önemli bir metro hattı, istasyon güç dağıtım sistemi için güvenilir iç mekan yüksek voltajlı yük anahtarlarına ihtiyaç duyar. yüksek düzeyde ekipman güvenliği, stabilite ve kompaktlık gerektirir. Bu proje Usune FLN36-12D'yi seçti Kompakt yapısı metroların sınırlı alanına uygun olan model. Güvenilir sızdırmazlık ve Ark söndürme performansı, nemli yeraltı ortamında istikrarlı çalışmayı sağlar. İşletmeye alınmasından bu yana 2024 yılında sıfır arıza yaşayarak proje sahibinden büyük övgü aldı.

SSS

S1: Anahtardaki SF6 gaz basıncı göstergesi anormal bir okuma gösteriyorsa ne yapmalıyım?

Cevap 1: Ekipmanın hasar görmesini veya güvenlik kazalarını önlemek için anahtarı kullanmayı derhal bırakın. İlk önce gaz sızıntısını kontrol edin. Eğer sızıntı yok, sıcaklığın düzelmesini bekleyin ve basıncın normale dönüp dönmediğini gözlemleyin. eğer oradaysa bir sızıntı varsa veya basınç eski durumuna getirilemiyorsa derhal Usune satış sonrası servis ekibiyle iletişime geçin. Üretici, sorunu çözmek için profesyonel teknisyenler gönderecektir.

S2: Usune Indoor SF6 Yük Anahtarı 2000m rakımın üzerindeki ortamlarda kullanılabilir mi?

A2: Normal çalışma yüksekliği 2000 m'yi geçmez. Daha yüksek rakımlar yalıtım performansını etkileyecektir. Eğer kullanılırsa yüksek rakımlı ortamlarda önceden Usune'ye danışın. Profesyonel bir tedarikçi olarak özelleştirilmiş sağlayabiliriz Kararlı çalışmayı sağlamak için çözümler ve yalıtım tasarımını ayarlayın.

S3: Ürün ne sıklıkta bakım gerektirir ve temel bakım öğeleri nelerdir?

A3: Normal koşullar altında her 1-2 yılda bir kapsamlı bakım yapılması tavsiye edilir. Temel öğeler şunları içerir: (1) SF6 gazı basıncının ve sızdırmazlığının kontrol edilmesi; (2) Mekanik kilitlemelerin güvenilirliğinin kontrol edilmesi; (3) Anahtarın temizlenmesi ve mekanizma kutusu yüzeyleri; (4) Konum göstergelerinin doğruluğunun kontrol edilmesi; (5) Çalıştırma mekanizmasının kontrol edilmesi ve gerektiği kadar yağlayıcı ekleyin. Ayrıntılar için lütfen ürün kılavuzuna bakın veya satış sonrası servisle iletişime geçin. Usune aynı zamanda profesyonel bakım eğitimi de vermektedir.

Marka Taahhüdü ve Satış Sonrası Hizmet

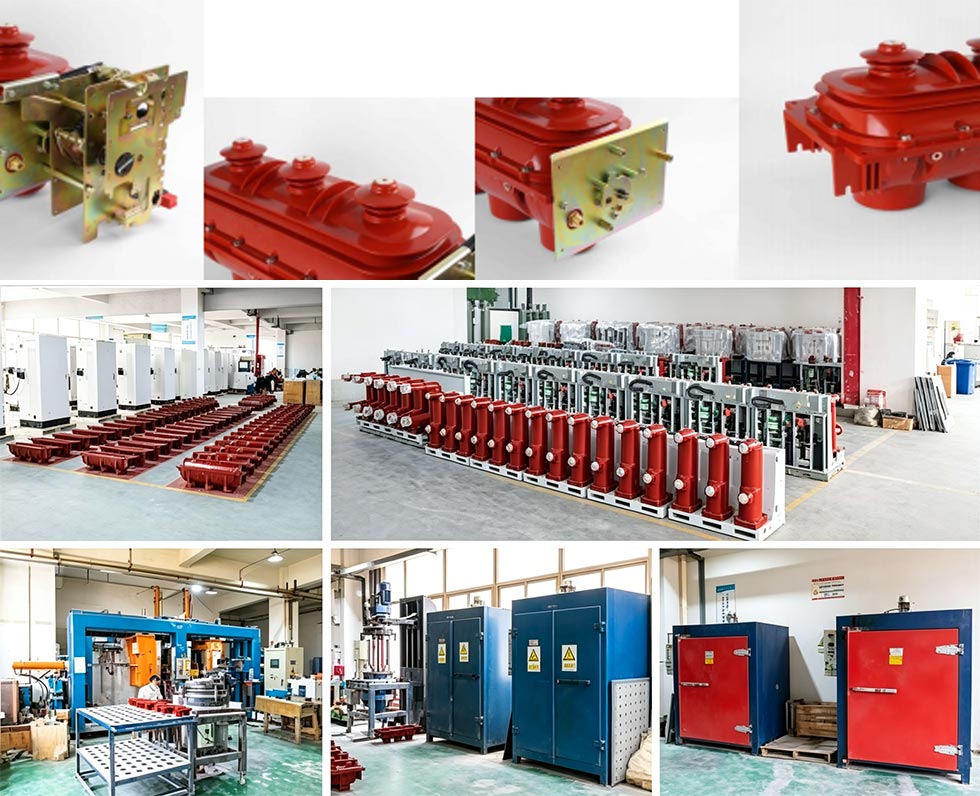

Yüksek voltajlı elektrikli ekipmanların profesyonel üreticisi ve tedarikçisi olarak Usune, üretimi standartlaştırmıştır. Çin'deki bitkiler. "Önce Kalite, Önce Güvenlik" ilkesine bağlı kalarak, tüm ürünler sıkı kaliteye tabi tutulur fabrikadan ayrılmadan önce muayene, ürün yetkisini sağlamak için ilgili sertifikasyon standartlarını karşılamak ve güvenilirlik.

Kurulum rehberliği, devreye alma, bakım ve onarım dahil olmak üzere kapsamlı satış sonrası hizmetler sunuyoruz. teknik eğitim. Satış sonrası ekibimiz, sorunlara anında yanıt veren deneyimli profesyonel teknisyenlerden oluşmaktadır. ihtiyaçlarına etkili çözümler sunuyor. Her zaman "Güvenli kullanım için her şey" temel konseptini destekliyoruz. "Elektrik" olarak anılıyor ve güvenli ve istikrarlı bir güç dağıtım ortamı oluşturmak için kullanıcılarla birlikte çalışıyor.
