Bağlantı Kesme Anahtarı 12kv 10kv 1000a 1250a

Usune Bağlantı Kesme Anahtarı 12kV 10kV 1000A 1250A, şirket tarafından geliştirilen ve ihtiyaçlara odaklanan temel bir üründür. endüstriyel yüksek gerilim güç dağıtımı. Jeneratör çıkışları ve yüksek gerilim için özel olarak tasarlanmıştır. 10kV ve 12kV gerilim seviyelerine uyum sağlayan ve 1000A ve 1000A ana akım özelliklerini kapsayan sistemler 1250A.

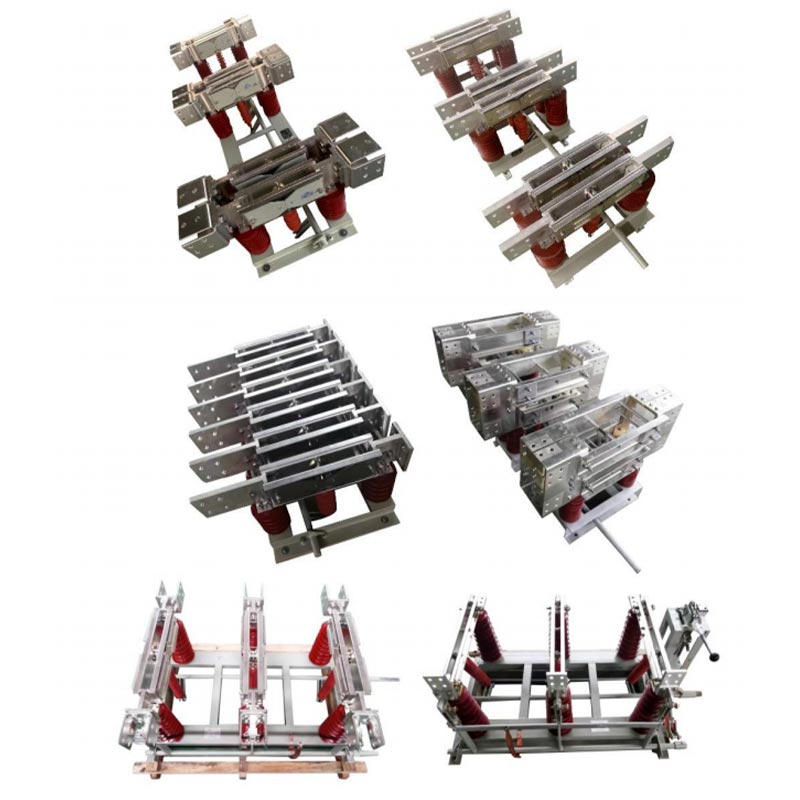

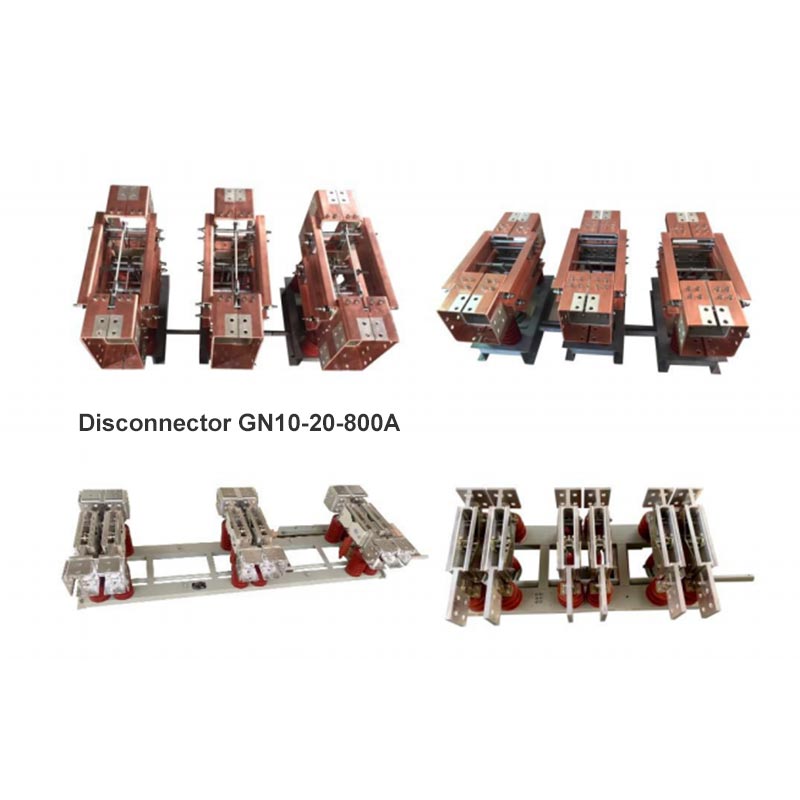

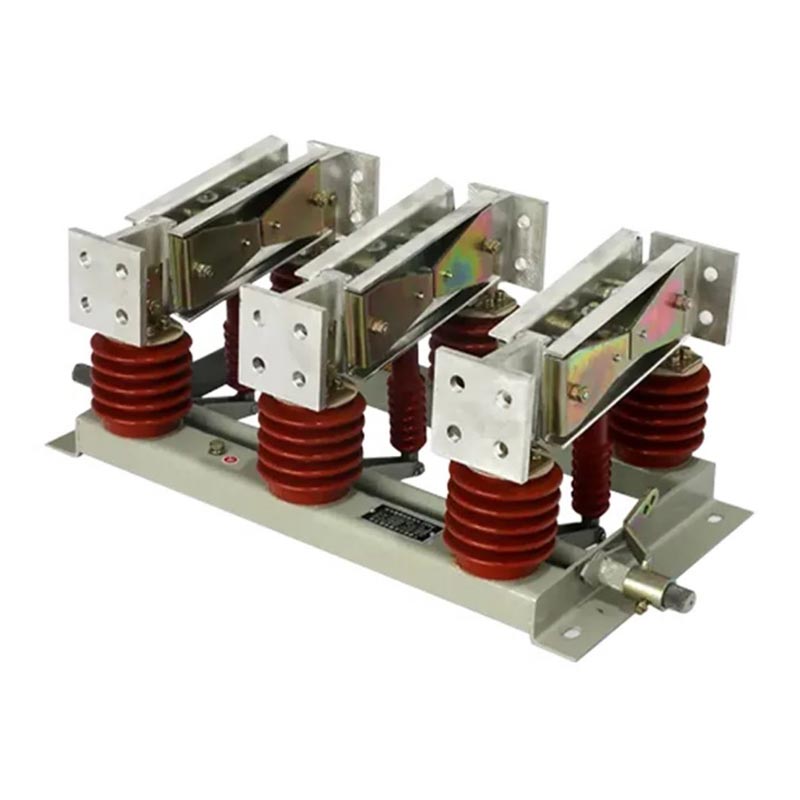

12kV/10kV/1000A/1250A Bağlantı Kesme Anahtarı üç bağımsız tek kutuplu üniteden oluşur ve aynı zamanda esnek bir şekilde de kullanılabilir. üç kutuplu entegre yüksek voltajlı bir elektrikli cihaz olarak yapılandırılmıştır. Kompakt bir yapıya sahiptir, kullanışlıdır Operasyon ve güvenilir yalıtım. Kendi bünyesinde geliştirilen amiral gemisi bir ürün olarak izolasyon, topraklama ve Çeşitli çalışma koşullarında kirlilik önleme gereksinimleri. Altında güvenilir devre anahtarlaması sağlar yüksüz koşullar altında, açıkça görülebilen bir izolasyon kesintisi oluşturarak bakım personelinin güvenliğini sağlar. kaynak.

Temel Avantajlar

1. İleri Teknoloji ve İstikrarlı Performans

- En son yerli yüksek voltajlı elektrik teknolojisini entegre eder, iletken devreyi ve yalıtımı optimize eder tasarım, temas direncini azaltır ve yüksek akım taşıma kapasitesini artırır;
- İsteğe bağlı topraklama anahtarı (D) ve kirliliğe dayanıklı (W) tiplerle iç mekan (N) ve dış mekan konfigürasyonlarını destekler karmaşık çalışma koşullarına uyum sağlamak;
- Yaşlanma ve korozyona karşı dayanıklı, yüksek mukavemetli izolasyon malzemeleri ve paslanmaya dayanıklı metal bileşenler kullanır, servis ömrünü uzatmak.

2. Uyumlu ve Sertifikalı, Güvenli ve Güvenilir

- GB 1985-2014 "Yüksek Gerilim AC Bağlantı Kesme Anahtarları ve Topraklama Anahtarları"
- GB/T 11022-2011 "Yüksek Gerilim Şalt ve Kontrol Ekipmanı Standartları için Ortak Teknik Gereksinimler"
- DL/T 486-2010 "Yüksek Gerilim AC Bağlantı Kesme Anahtarları ve Topraklama Anahtarlarının Siparişi için Teknik Koşullar"
- DL/T 593-2006 "Yüksek Gerilim Şalt ve Kontrol Ekipmanları için Teknik Gereksinimler"

3. Güçlü Uyarlanabilirlik ve Geniş Uygulama Yelpazesi

- Gerilim/Akım Özellikleri: 10kV, 12kV; 1000A, 1250A, 2000A-10000A yüksek akım modellerine genişletilebilir;
- Mevcut Tipler: Topraksız, Tek Topraklı, Duvardan geçen tip, farklı kurulum gereksinimlerini karşılayan;
- Çevresel Tolerans: -50°C ila +50°C arası geniş çalışma sıcaklığı aralığı, ≤2000m rakım (özelleştirilebilir) 2500m üzeri rakımlarda), 8, 20mm büyüklüğünde depreme dayanıklı... Buzlanmaya dayanıklı, Sınıf III ve IV'e uygun kirlilik alanları.

Teknik Parametreler

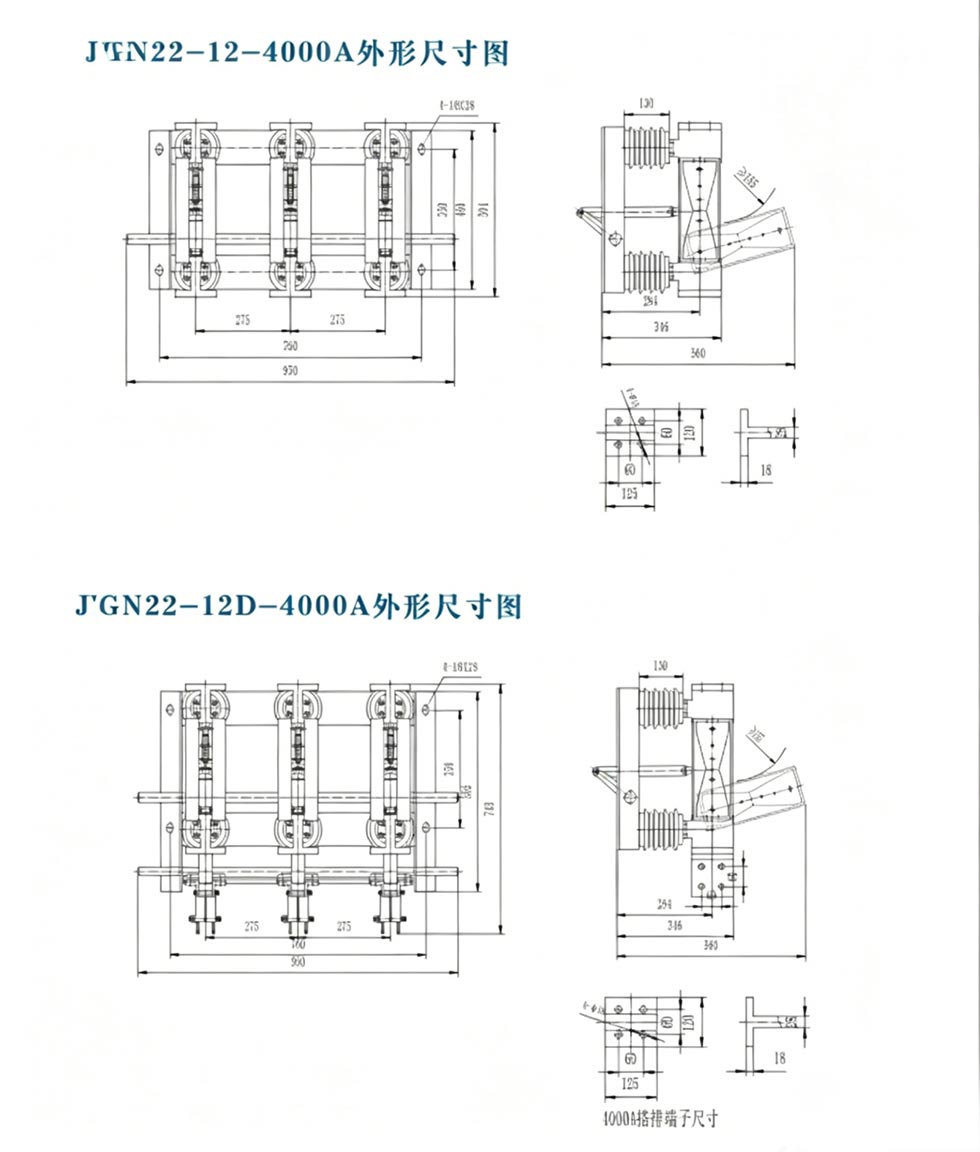

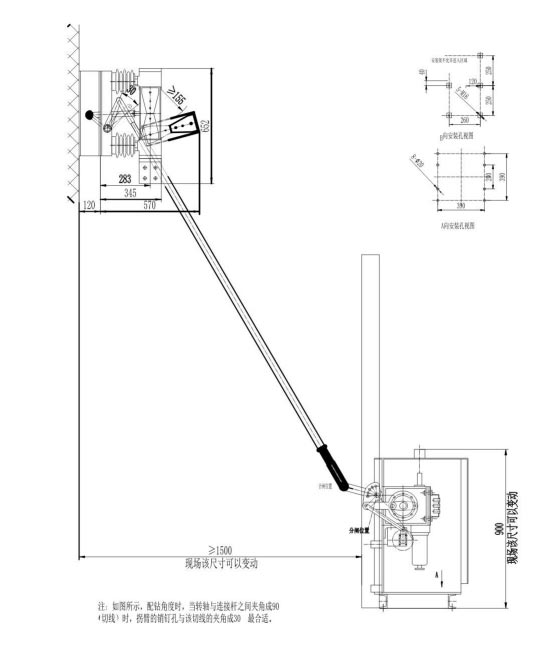

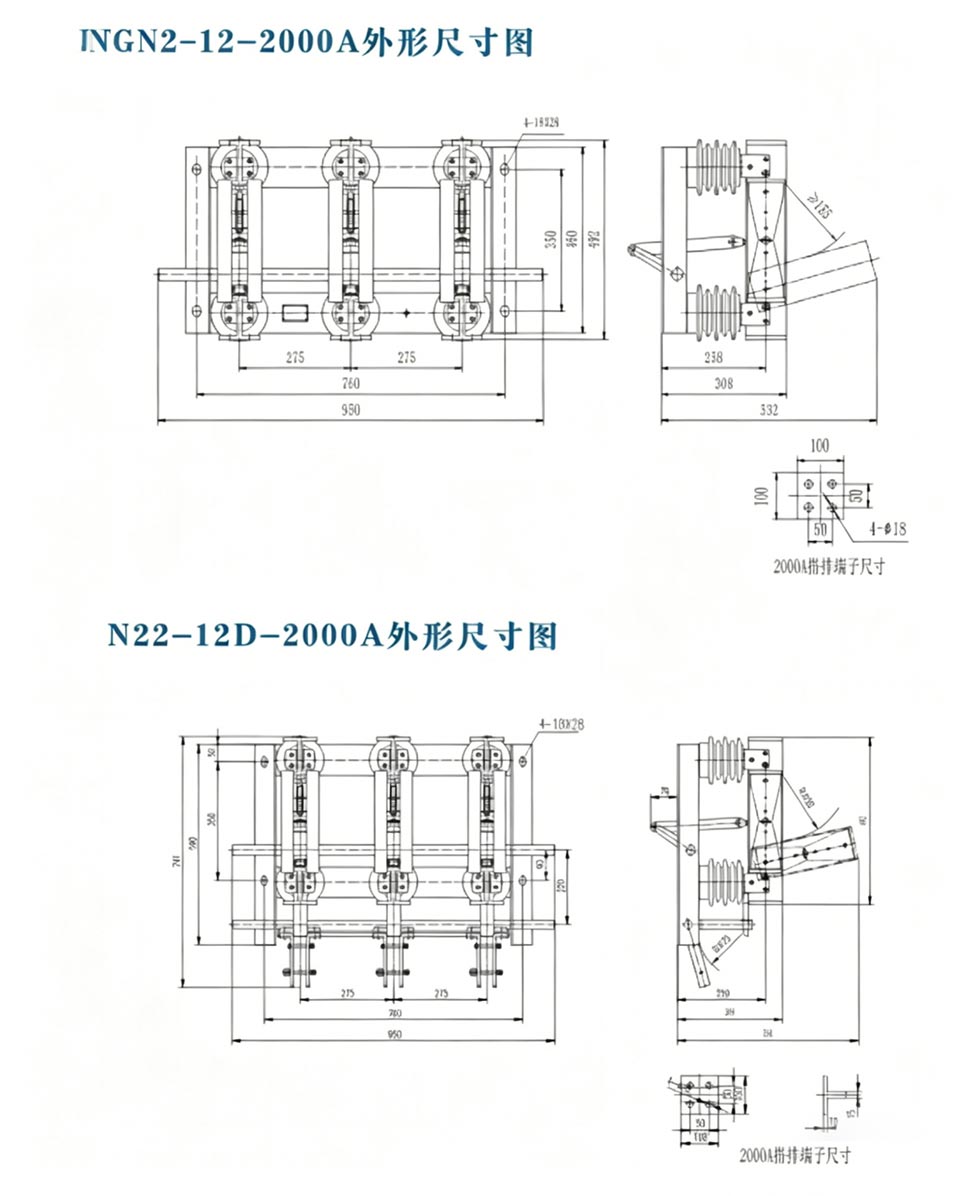

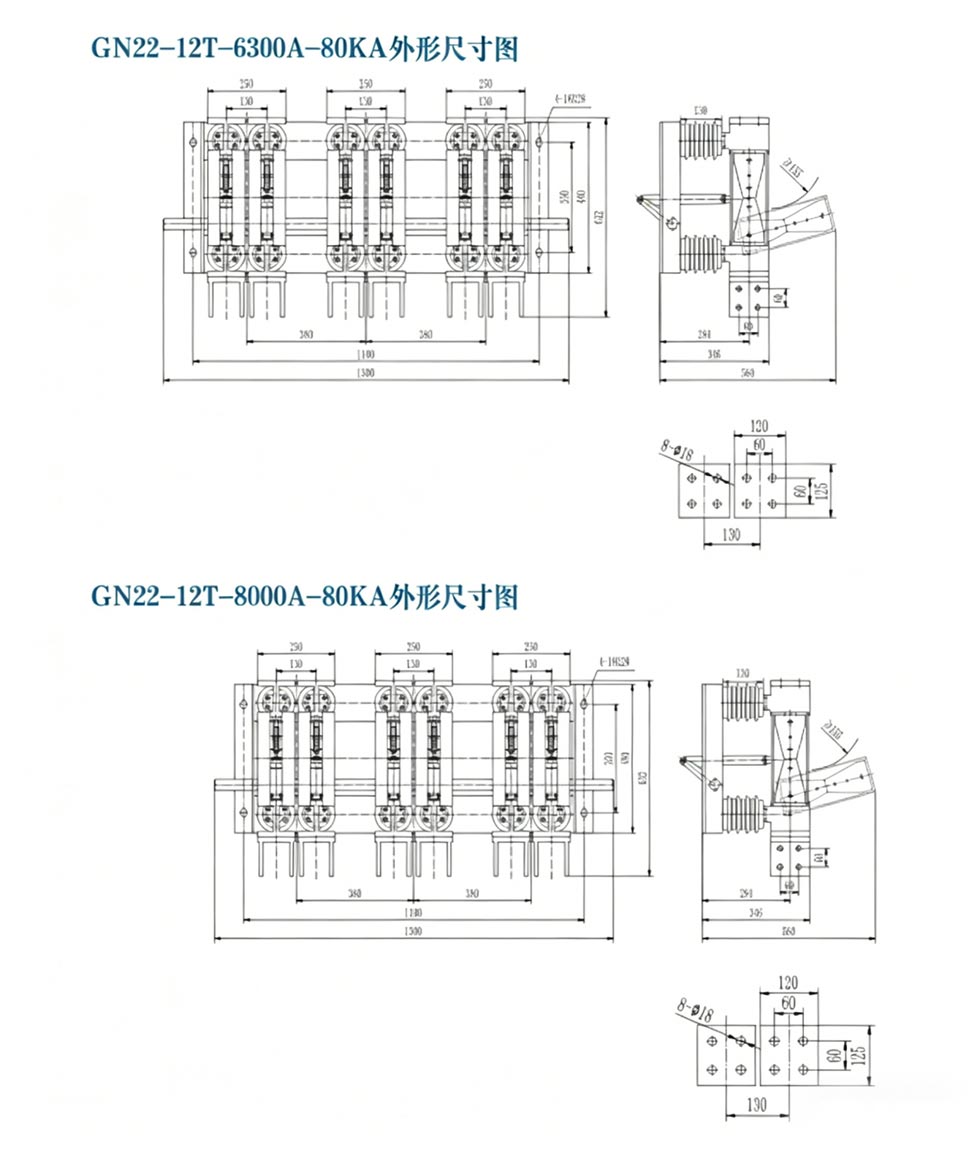

Dış boyut

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Gerçek Uygulama Durumları

Durum 1: Büyük Bir Çelik Fabrikasında 12kV Güç Dağıtım Sisteminin Yükseltilmesi

Devlete ait bir çelik fabrikasının 12kV yüksek gerilim güç dağıtım odası izolasyon ekipmanını yükseltmesi gerekiyordu. temel zorluklar arasında yüksek akımla ısıtma, zayıf dış ortam kirliliği koruması ve yüksek bakım güvenliği riskleri vardı. Zorlu dış ortam şartlarına uygun Usune GN□-12DW/1250A ayırıcı (topraklama ve kirlilik korumalı) seçildi tozlu ortamlar. 1250A nominal akımı, çelik üretimi üretiminin tam yükte çalışma gereksinimlerini karşılar çizgi.

- Uygulama Sonuçları: Ekipman 2 yıldır aşırı ısınma veya izolasyon olmadan çalışmaktadır. başarısızlıklar. Topraklama fonksiyonu güvenilirdir ve bakım sırasında izolasyon kopması açıktır. Bakım verimlilik %40 arttı, bu da müşteriden uzun vadeli toplu satın alma siparişlerinin alınmasına yol açtı.

Durum 2: Büyük Bir Termik Santralde 10kV Jeneratör Çıkış İzolasyonu

10kV jeneratör çıkışındaki izolasyon ekipmanını yapılandırmak için 300 MW'lık bir termik santral gerekiyordu. yüksek irtifa uyarlanabilirliği, yüksek akım kararlılığı ve titreşim direnci. Usune GN□-10/1000A iç mekan tesis alanlarına uygun, özelleştirilmiş, yüksek irtifalı, güçlendirilmiş bir çözümle bağlantı kesme anahtarı seçildi. ≤2200m rakımlara ve güçlü titreşim koşullarına dayanıklıdır.

- Uygulama Sonuçları: Ekipman, büyük akımların etkisine dayanarak 3 yıl boyunca istikrarlı bir şekilde çalıştı jeneratör çıkışında herhangi bir hata veya arıza olmadan ünite için güvenli izolasyon koruması sağlar bakım ve enerji santrallerinde referans uygulama örneği haline gelme.

SSS

S1: Usune Bağlantı Kesme Anahtarı 12kV 10kV 1000A 1250A ile sıradan bağlantı kesme anahtarı arasındaki temel fark nedir? anahtarlar?

C: Temel fark, yüksek akım taşıma kapasitesi ve çevreye uyum sağlama yeteneğinde yatmaktadır. Sıradan bağlantı kesme anahtarları ≤630A nominal akıma sahipken, Usune ürünleri 1000A ve 1250A yüksek akıma odaklanır ısı üretimini azaltmak için iletken yapıyı optimize eden senaryolar; aynı zamanda destekliyorlar İç/dış mekan kullanımı, kirlilik koruması, topraklama vb. için özelleştirme ve aşırı sıcaklıklara dayanma -50°C'den +50°C'ye kadar, bu da onları çelik fabrikaları ve enerji santralleri gibi sıradan zorlu koşullara uygun hale getiriyor. ürünler karşılayamıyor.

S2: Bu bağlantı kesme anahtarı yüksek rakımlı ve çok kirli ortamlarda kullanımı destekliyor mu?

C: Evet. Standart model ≤2000m rakımlar ve III-IV kirlilik seviyeleri için uygundur. ≥2500m rakımlar için, uyumluluk, güçlendirilmiş yalıtım ve azaltılmış nominal akım gibi özelleştirilmiş çözümlerle geliştirilebilir. Ağır kirli ortamlar için, kirliliğe dayanıklı (W) model mevcuttur. Parlama önleme özelliklerini geliştirmek için izolatörler. Bu model birçok yüksek rakımlı çelikte uygulanmıştır. tesisler ve enerji santralleri.

S3: 12kV, 10kV, 1000A ve 1250A Bağlantı Kesme Anahtarlarının garanti süresi nedir? Kurulum rehberliği mi satış sonrası sağlanıyor mu?

C: Usune, insan kaynaklı olmayan arızalarda ücretsiz onarım ve parça değişimini kapsayan 2 yıllık bir garanti sunmaktadır. garanti süresi. Satış sonrası ekip ücretsiz kurulum rehberliği ve teknik eğitim sağlar ve yardımcı olabilir uzaktan veya yerinde devreye alma ile. Ekipmanın garanti altına alınması için özelleştirilmiş teknik çözümler de desteklenmektedir. saha koşullarına uyarlanabilirlik ve bakım endişelerini ortadan kaldırma.
