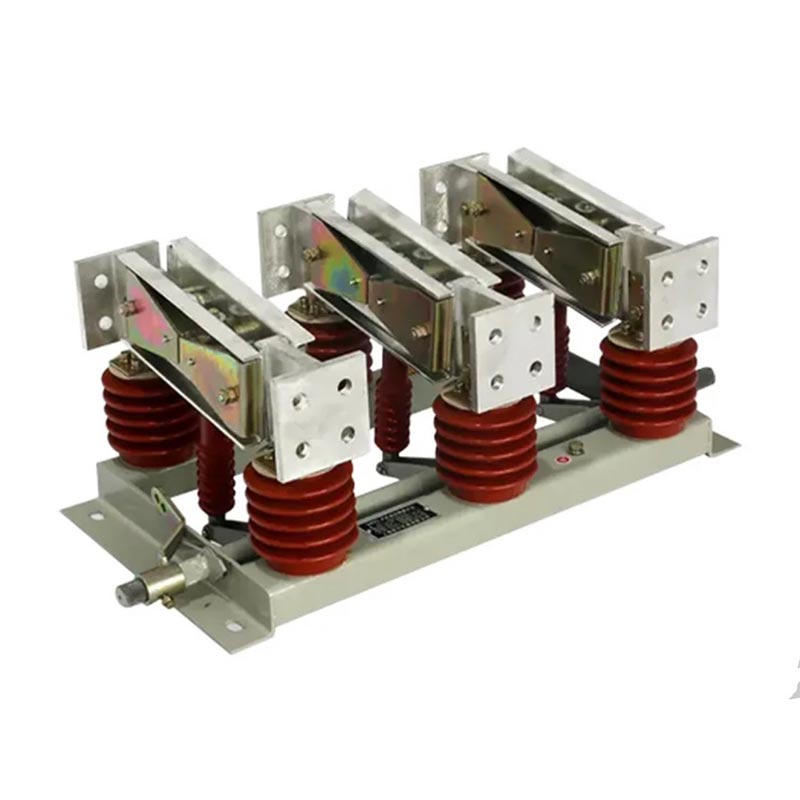

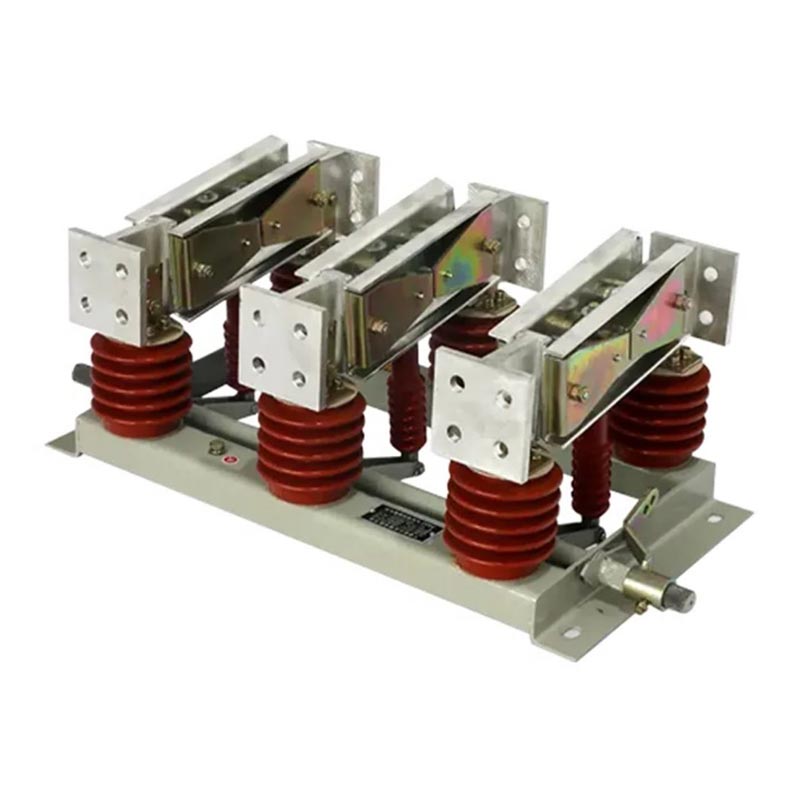

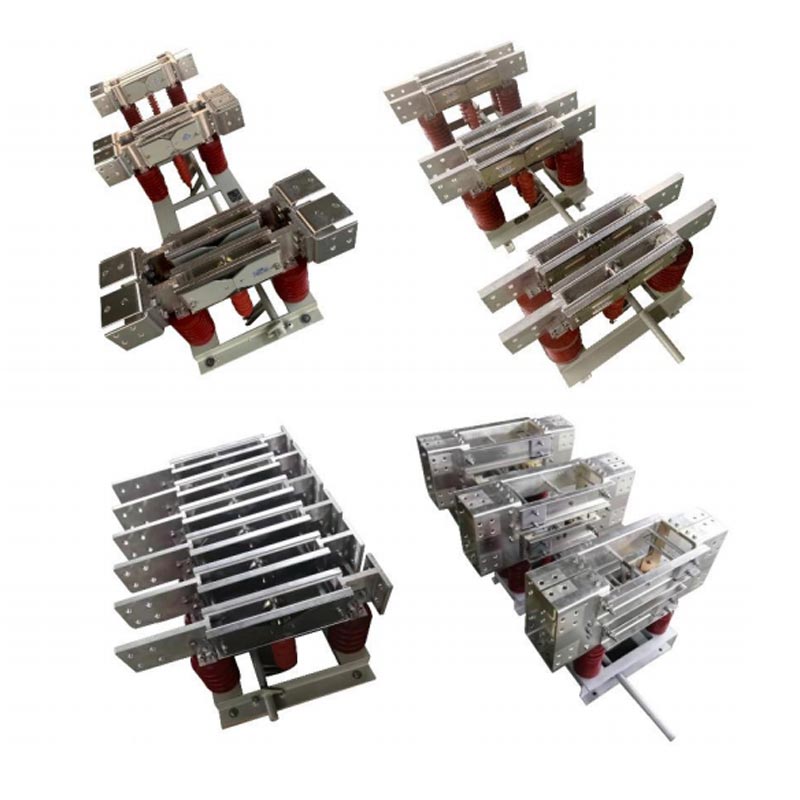

İç Hava Yalıtım Anahtarı

Usune GN serisi İç Mekan Hava Yalıtım Anahtarı, tarafından bağımsız olarak geliştirilen temel bir yüksek voltajlı elektrik ürünüdür. Zhejiang Usune Electric Co., Ltd., Çin'deki yüksek voltajlı elektrikli ekipmanların lider tedarikçisidir. entegre etme en son yerli Ar-Ge teknolojileri ve üretim süreçleri ile yüksek akım için özel olarak tasarlanmıştır. Büyük enerji santralleri ve çelik fabrikalarının jeneratör çıkışlarındaki çalışma koşulları, pazar boşluğunu dolduruyor yüksek performanslı iç mekan yüksek akım bağlantı kesme anahtarları.

Bu anahtar, üç bağımsız tek kutuplu olarak monte edilmesine olanak tanıyan esnek bir yapısal tasarıma sahiptir. Farklı mekansal düzenlere ve kullanım gereksinimlerine uyacak şekilde üniteler veya üç kutuplu entegre bir cihaz olarak yapılandırılmış, site kurulum ihtiyaçlarına bağlı olarak. Temel işlevi, güvenilir güç izolasyonu sağlamaktır. Elektrikli ekipman ve sistemlerin bakımı. Devrede net bir kesinti yaratarak güvenliği sağlar. bakım personeli ve ekipmanın bütünlüğü, yüksek voltajın temel güvenlik izolasyon gereksinimlerini karşılıyor güç sistemleri.

Ürün Tasarımı ve Model Açıklaması

1. Yapısal Tasarım Avantajları

Usune GN serisi, kompakt düzeni ve kullanışlılığı birleştiren, bilimsel açıdan sağlam bir yapısal tasarımı benimser. operasyon. Üç kutuplu entegre konfigürasyon, kurulum alanından etkili bir şekilde tasarruf sağlarken, bağımsız tek kutuplu tasarım, bireysel bakım ve değiştirmeyi kolaylaştırarak ürün esnekliğini artırır ve sürdürülebilirlik. Anahtar, mükemmel iletkenlik sağlayan yüksek kaliteli iletken ve yalıtkan malzemeler kullanır Yalıtım performansını ve hizmet ömrünü artırırken, uzun vadeli istikrarlı çalışma gereksinimlerini karşılar. kapalı yüksek voltajlı ortamlar.

2. Model Kodu Açıklaması

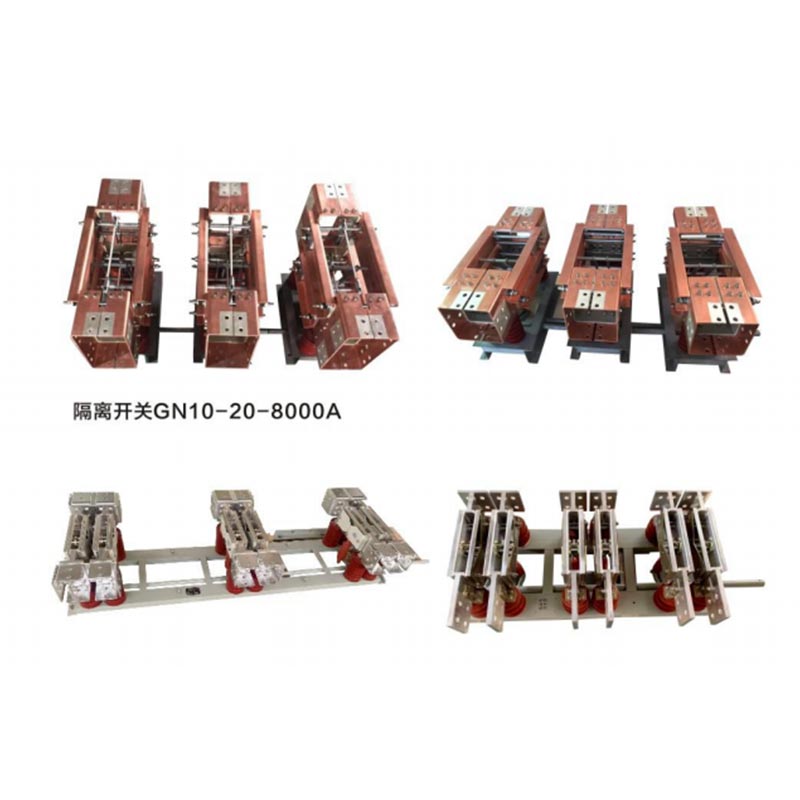

Usune GN serisi İç Mekan Hava Yalıtım Anahtarı model numaraları, standartlaştırılmış kodlama kurallarına uyar ve bu kuralların net bir şekilde anlaşılmasını sağlar Anlaşılması kolay, müşterilerin gerçek ihtiyaçlarına göre uygun özellikleri seçmelerine olanak tanıyor. Tipik modeller GN□--20DW/8000--80'dir. Her kodun özel anlamları (soldan sağa) aşağıdaki gibidir:

- G: Bağlantı kesme anahtarı (temel ürün tipi, ürünün ana güç izolasyonu işlevini gösterir)
- N: İç mekan tipi (ürünün iç mekan kurulumu için tasarlandığını belirtir)
- □: Tasarım seri numarası (aynı seri içindeki farklı tasarım versiyonlarını ayırt eder)
- 20: Nominal gerilim (birim: kV, anahtarın stabil olarak dayanabileceği en yüksek gerilimi gösterir)
- D: Topraklamalı anahtar (bakım sırasında güvenli deşarjı sağlamak için topraklama işleviyle donatılmıştır)
- W: Kirlilik önleyici tip (geliştirilmiş kirlilik önleme performansı, yüksek kirlilik seviyeleri)
- 8000: Nominal akım (birim: A, anahtarın sürekli olarak dayanabileceği maksimum akımı gösterir)
- 80: Nominal kısa süreli dayanım akımı (birim: kA, anahtarın sağlayabileceği maksimum kısa devre akımını gösterir) belirli bir süre içinde dayanabilir)

Teknik Parametreler

Usune, mesleki hassasiyet ilkesine bağlı kalmaktadır; GN serisi İç Mekan Hava Yalıtımı... Anahtarın özellikleri Çeşitli endüstriyel senaryolarda farklı ihtiyaçları karşılamak için kapsamlı teknik parametreler. Tüm parametreler geçiyor standartlara uygunluğu ve istikrarlı ürün performansını sağlamak için sıkı fabrika testleri ve doğrulama:

- Gerilim Değeri: 12kV, 20kV, 35kV (Farklı yüksek gerilim güç sistemi konfigürasyonlarına uyacak üç özellik)
- Akım Değeri: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Yüksek akıma uyacak sekiz özellik jeneratör çıkışlarındaki koşullar)
- Ürün Tipi: Topraksız, Tek topraklı, Duvardan geçen tip (Farklı kurulumlara uygun üç tip) ortamlar ve işlevsel gereksinimler)

Kullanım Koşulları

1. Ortam Sıcaklığı: -50°C~+50°C (Aşırı sıcaklık ortamlarında kararlı çalışma)
2. Rakım: ≤2000m (≥2500m rakımlar için talep üzerine uyarlanabilirlik artırılabilir)
3. Rüzgar Basıncı: ≤700Pa (rüzgar hızı ≤34m/s'ye eşdeğer, iyi havalandırılmış iç ortamlar için uygundur)
4. Sismik Yoğunluk: ≤8 (orta dereceli deprem etkilerine karşı dayanıklıdır, depreme maruz kalan bölgelerde stabil çalışma sağlar) alanlar)
5. Buz Kalınlığı: ≤20mm (buzlanmanın mümkün olduğu soğuk iç ortamlar için uygundur)
6. Kirlilik Derecesi: Sınıf III, IV (kirlenmeye dayanıklı tasarım, yüksek tozlu veya kapalı ortamlara uygun) kimyasal kirlilik)
7. Kurulum Yeri: Yanıcı ve patlayıcı tehlikelerden, kimyasal korozyondan ve şiddetli titreşimden arındırılmış (özel kullanım koşulları kullanıcı ile üretici firma arasında görüşülerek belirlenebilir)

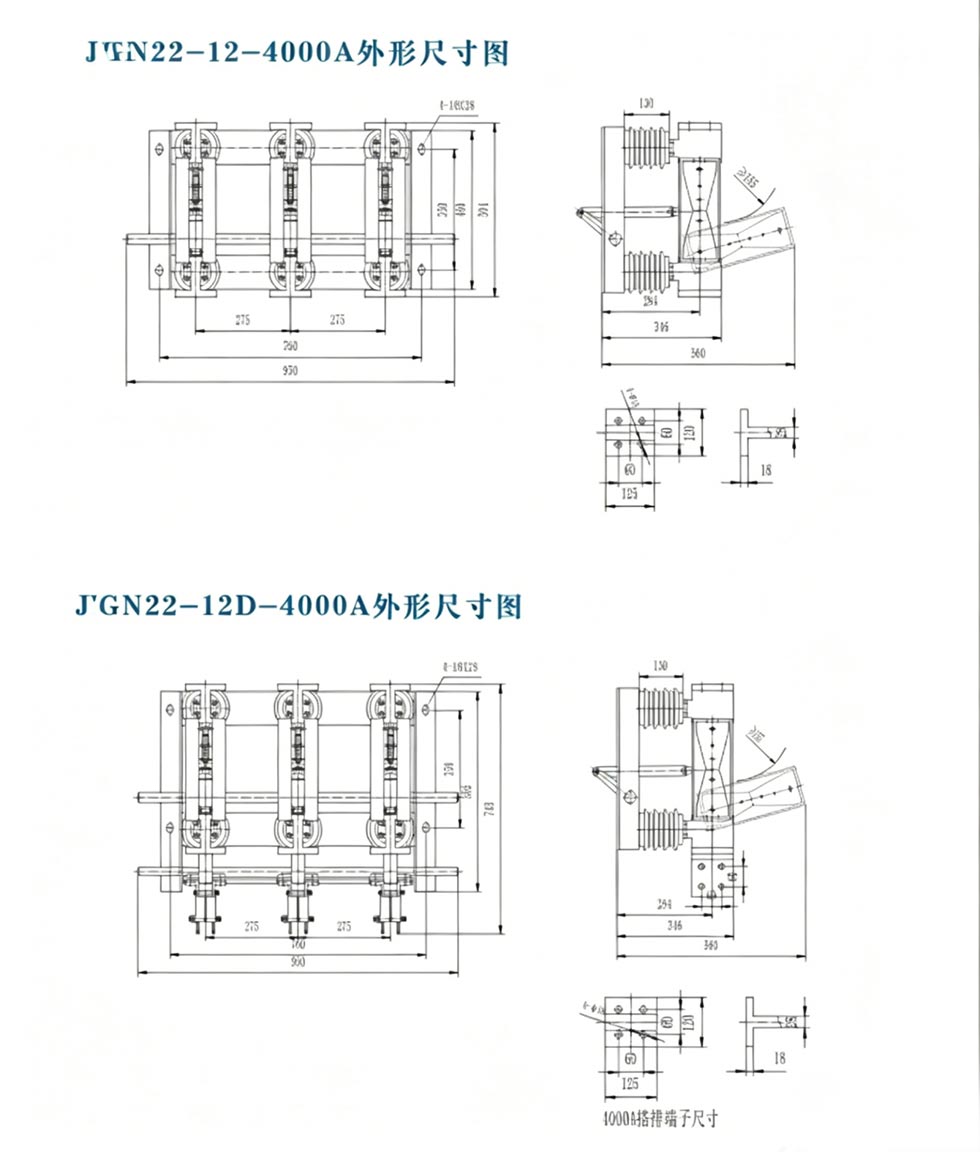

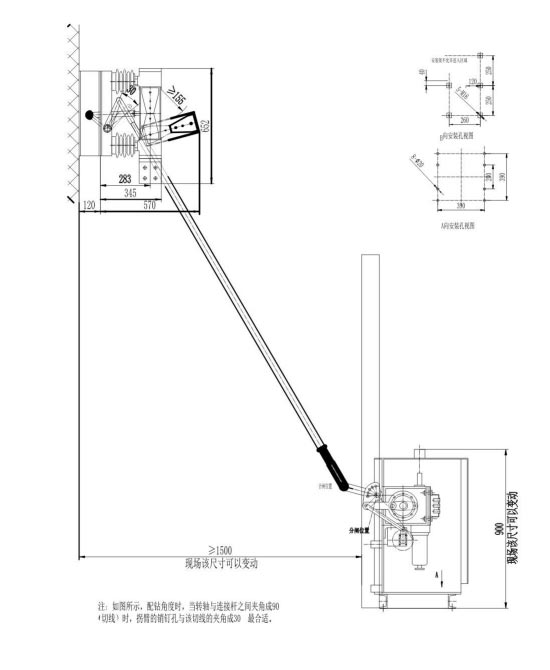

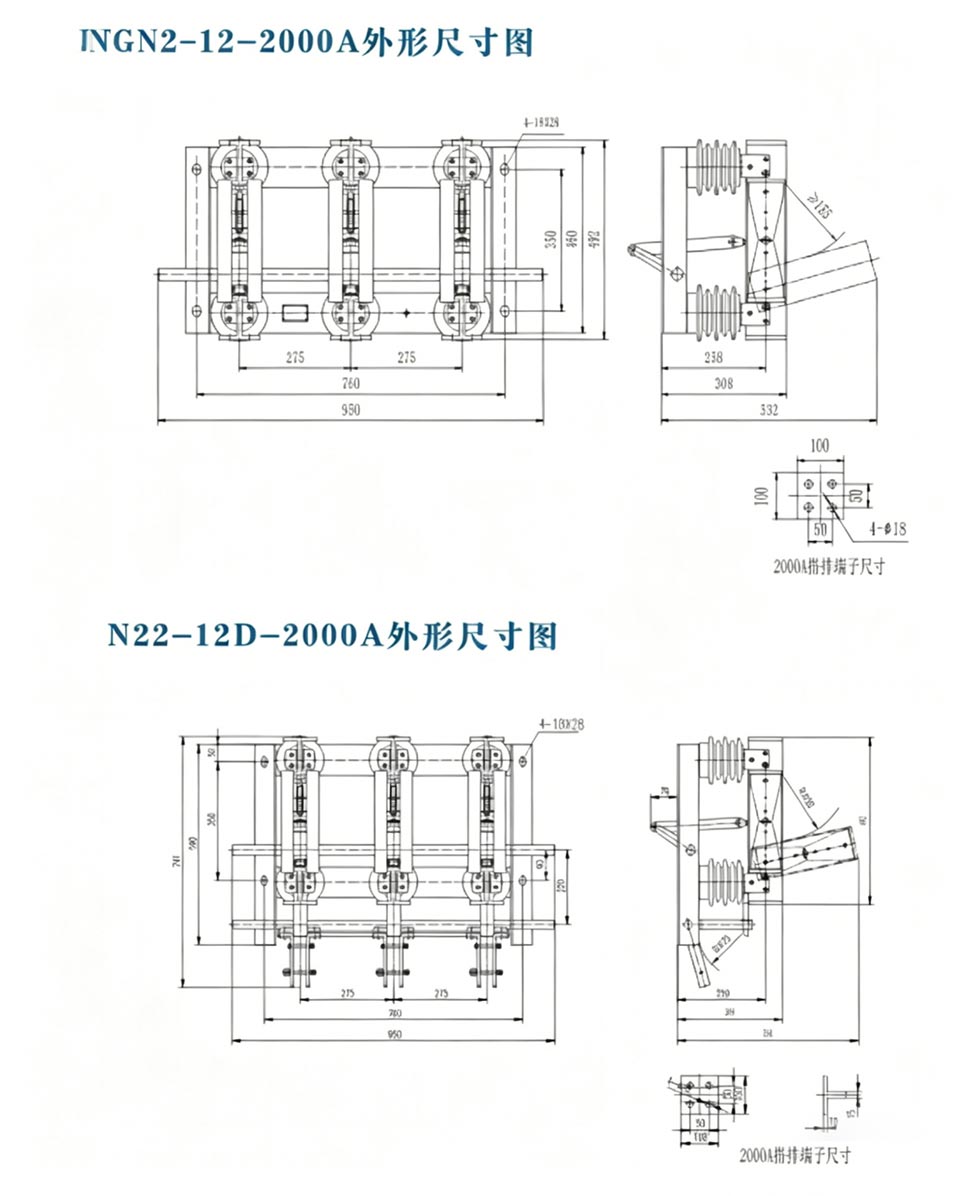

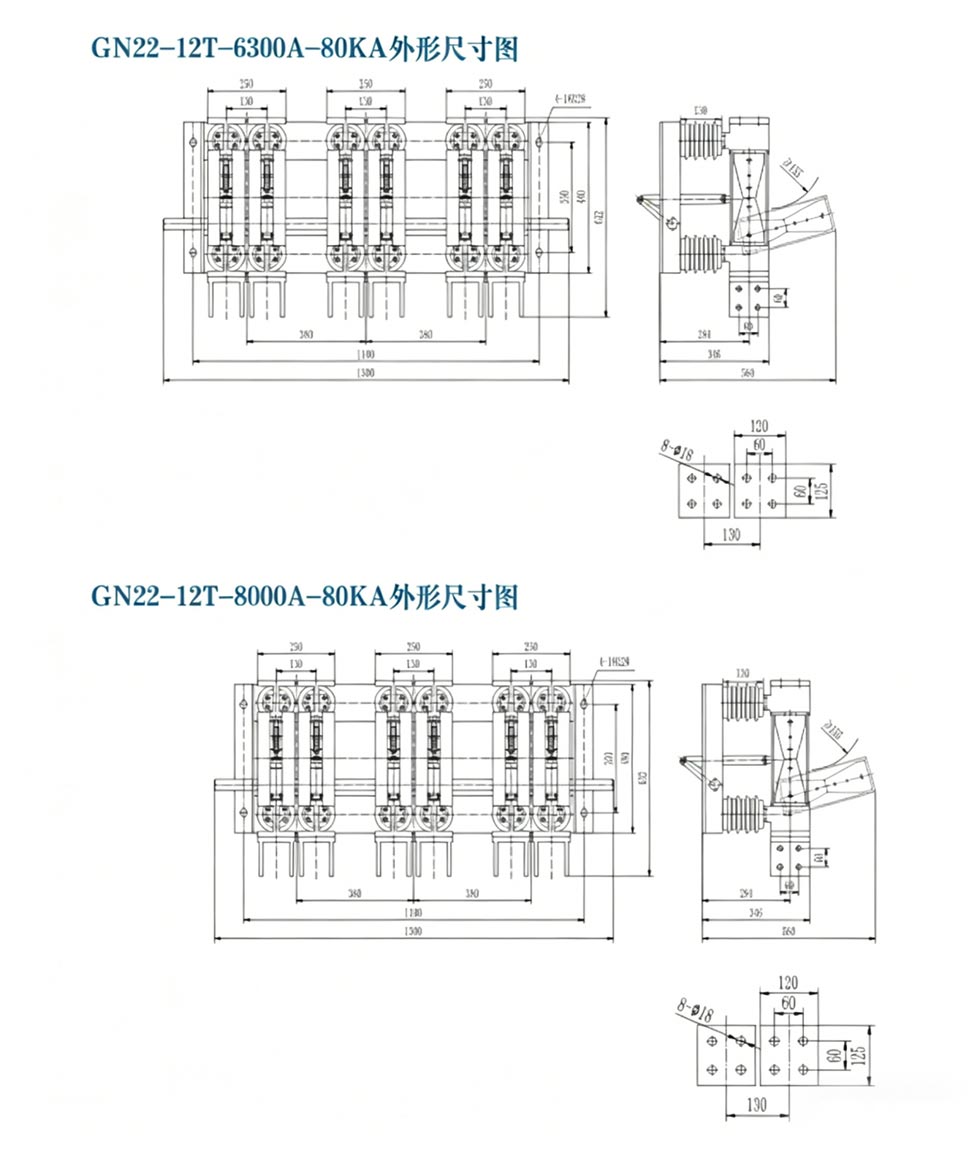

Dış boyut

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Gerçek Dünya Uygulama Örneği

Örnek Olay: Shandong, Çin'deki Büyük Kömür Yakıtlı Elektrik Santrali

Çin'in Shandong Eyaletindeki 2×600 MW kurulu güce sahip büyük bir kömür yakıtlı elektrik santrali, Jeneratör ünitelerinin ve gücün güvenli bakımını sağlamak için jeneratör çıkışındaki yüksek akım bağlantı kesme anahtarı sistem. Derinlemesine inceleme ve karşılaştırmanın ardından santral, Usune GN serisi 20kV/8000A iç mekan ürününü seçti yüksek gerilim bağlantı kesme anahtarı (topraklama anahtarlı, kirliliğe dayanıklı tip). Belirlenen üretici olarak Usune özelleştirilmiş kurulum rehberliği ve satış sonrası servis sağlar. Ürün üç yıldır istikrarlı bir şekilde çalışıyor 2023'te kullanıma sunulmasından bu yana geçen yıllar.

Çalışma sırasında anahtar, yüksek akım ve zorlu iç ortam testlerine (kirlilik seviyesi IV) dayandı. zayıf temas veya izolasyon hasarı gibi herhangi bir arıza olmadan. Güç izolasyonu görevini etkili bir şekilde yerine getirdi Jeneratör seti bakımı sırasında bakım personelinin güvenliğinin ve elektriğin normal çalışmasının sağlanması bitki. Müşteri, ürün performansını ve Usune'un profesyonel hizmetini son derece takdir ediyor ve bir anlaşma imzaladı Usune ile bağlantı kesme anahtarlarının tedarikçisi olarak belirlenen uzun vadeli işbirliği anlaşması.

SSS

S1: Usune GN serisi İç Mekan Hava Yalıtım Anahtarının temel işlevi nedir ve kesintiye uğratmak için kullanılabilir mi? yük akımı?

A1: Temel işlev, elektrikli ekipmanın bakımı sırasında güvenilir güç izolasyonu sağlamaktır. sistemler. Devrede net bir kesinti oluşturarak bakım personelinin ve ekipmanların güvenliğini sağlar. o Bu ürünün bir yük ayırıcı anahtar değil, bir güç izolasyon cihazı olduğunu vurgulamak önemlidir. Yapamaz yük akımını veya kısa devre akımını kesmek için kullanılabilir; yalnızca devre yüksüz olduğunda çalıştırılabilir veya yük akımı diğer anahtarlama ekipmanı tarafından kesildikten sonra.

S2: Usune GN serisi İç Mekan Hava Yalıtım Anahtarı belirli saha kullanım koşullarını karşılayacak şekilde özelleştirilebilir mi?

A2: Evet. Profesyonel bir üretici olarak Usune, kapsamlı Ar-Ge ve kişiselleştirme yeteneklerine sahiptir. için özel kullanım koşullarına (yükseklik ≥2500m, özel kirlilik seviyeleri veya özel kurulum gibi) sahip kullanıcılar alan gereksinimleri), ürün tasarımını ve parametrelerini temel alarak ayarlamak için derinlemesine iletişim kurabiliriz. gerçek saha koşulları, özelleştirilmiş çözümler sunar. Özel kullanım koşulları şu şekilde belirlenir: Ürünün sahada çalışmaya uygun olduğundan emin olmak için kullanıcı ile üretici arasında yapılan müzakere çevre ve gerçek ihtiyaçlar.
