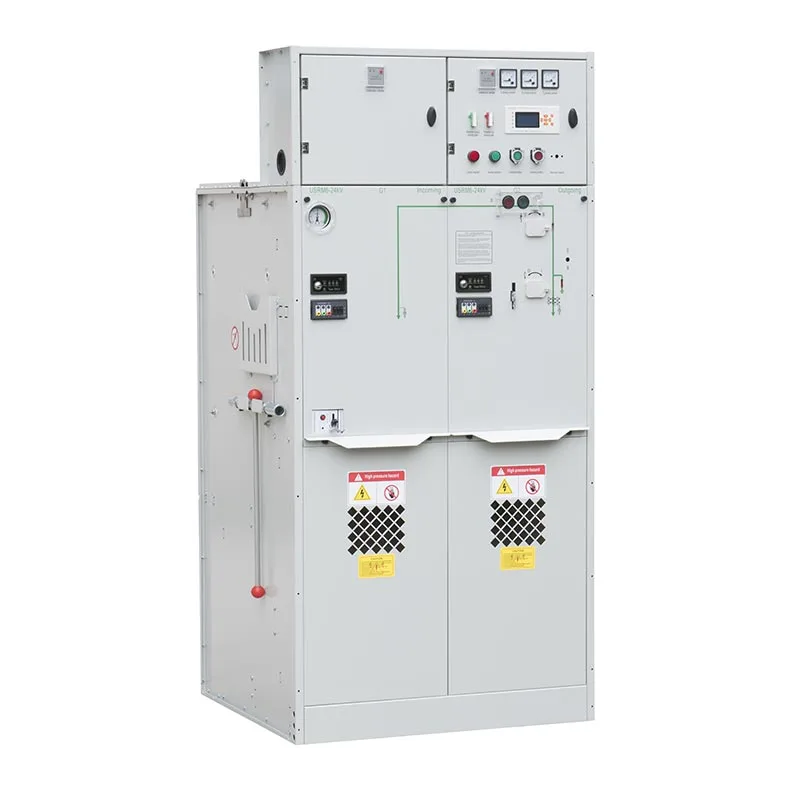

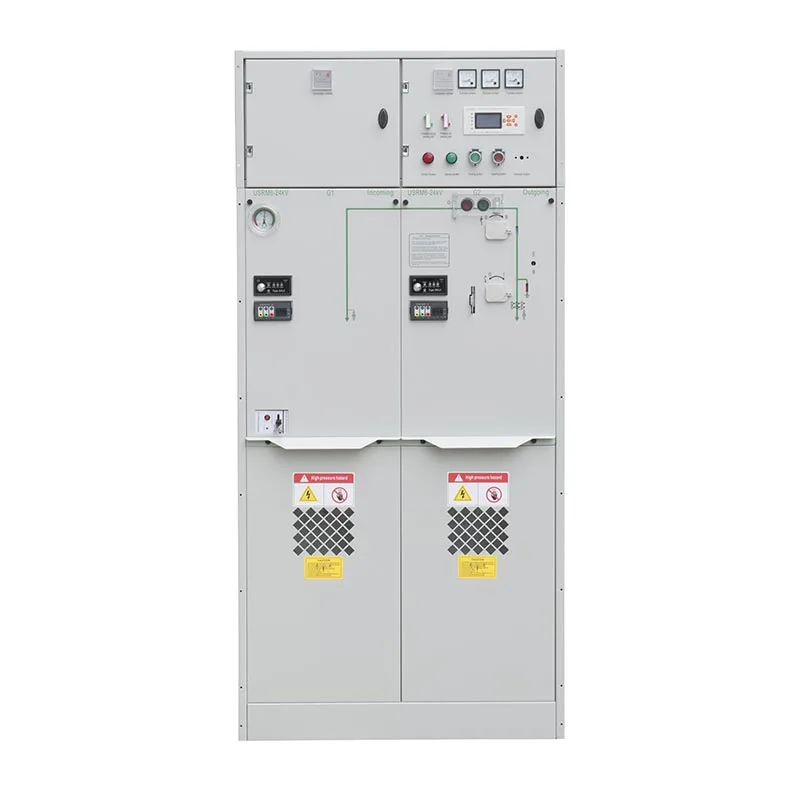

USRM6 serisi, ana devre ve ilgili elektrik bileşenlerinin kapalı olduğu izolasyon ortamı olarak SF6 gazını kullanır kapalı bir kap içinde. Bu yapı toz, nem, kirlilik, tuz spreyi ve diğer etkenlerin etkisini en aza indirir. dış çevre koşulları, istikrarlı elektrik performansının korunmasına ve operasyonel güvenliğin iyileştirilmesine yardımcı olur. ile kompakt tasarımı, modüler konfigürasyonu ve düşük bakım gereksinimleri ile Usune Rmu Electrical 12kV SF6 Gaz Yalıtımlı Hücre endüstriyel tesisler, maden alanları, demiryolu sistemleri, havaalanları, şehir içi dağıtım için uygundur ağlar, yerleşim alanları ve diğer orta gerilim uygulamaları.
USRM6 serisi, ana devre bileşenlerinin korunduğu, tamamen yalıtılmış ve kapalı bir tasarımı benimser SF6 gaz odasının içinde. Geleneksel hava yalıtımlı ekipmanlarla karşılaştırıldığında bu yapı etkiyi azaltır Dahili elektrikli bileşenler üzerindeki dış çevre koşullarının etkisi. Rmu Elektrikli 12kV SF6 Gaz İzoleli Şalt donanımı özellikle yer altı trafo merkezleri, kıyı bölgeleri, yüksek rakımlı alanlar ve endüstriyel alanlar için uygundur. nem, toz veya kirliliğin geleneksel şalt cihazlarını etkileyebileceği ortamlar.
Usune Rmu Electrical 12kV SF6 Gaz Yalıtımlı Şalt Cihazı, farklı özelliklere izin veren standartlaştırılmış bir modüler yapıyı benimser. spesifik proje gereksinimlerine göre birleştirilecek fonksiyonel birimler. Genişletilebilir ana veri yolu sistemi şunları sağlar: Güç dağıtım sistemi yapılandırması için daha fazla esneklik sağlarken, kompakt muhafaza, güç dağıtım sisteminin azaltılmasına yardımcı olur. kurulum ayak izi. Bu, USRM6 serisini ikincil trafo merkezleri ve terminaller için uygun hale getirir kurulum alanının sınırlı olduğu dağıtım ağları.
Ana elektrikli bileşenler kapalı bir gaz bölmesi içinde bulunduğundan, gaza daha az maruz kalırlar. toz, nem ve çevre kirliliği. Bu, rutin bakım gereksinimlerini azaltır ve bakımın yapılmasına yardımcı olur Uzun çalışma süreleri boyunca istikrarlı performans. Uzak veya erişilmesi zor bölgelerde trafo merkezleri işleten müşteriler için Düşük bakım gerektiren yapı, denetim sıklığının ve işletme maliyetlerinin azaltılmasına da yardımcı olabilir.
Tamamen kapalı yapı, ana devre bileşenlerini koruyarak operatörler için ek koruma sağlar. doğrudan dış temastan izole edilmiştir. Güvenilir yalıtım ve modüler anahtarlama fonksiyonlarıyla birleştirilmiş USRM6 serisi, sürekli ve emniyet gerektiren orta gerilim güç dağıtım sistemleri için istikrarlı bir çözüm sunar. Operasyon.
Usune 12kV SF6 Gaz Yalıtımlı Şalt Cihazı, daha fazla elektriksel fonksiyonun gerçekleştirilmesine olanak tanıyan kompakt, sızdırmaz bir yapı kullanır nispeten küçük bir kurulum alanına entegre edilmiştir. Geleneksel hava yalıtımlı şalt sistemi genellikle gerektirir Yalıtım ortamı olarak hava kullanıldığından elektrikli bileşenler arasında daha fazla boşluk bulunur. Kentsel trafo merkezleri için, Yer altı tesisleri ve kompakt trafo istasyonları, SF6 GIS'in daha küçük ayak izi sayesinde daha büyük Ekipman yerleşimi ve kurulumu sırasında esneklik.
USRM6 serisinin ana devresi, toza doğrudan maruz kalmayı azaltan sızdırmaz bir gaz bölmesi içine yerleştirilmiştir. nem, kirlilik ve tuz spreyi. Hava yalıtımlı şalt sistemi çevredeki kuruluma daha fazla bağımlıdır ve kirli veya nemli yerlerde ek koruma veya düzenli temizlik gerektirebilir. Bu nedenle SF6 Gaz Yalıtımlı Hücre özellikle zorlu çevre koşullarına uygundur.
Rmu Electrical 12kV SF6 Gaz Yalıtımlı Şalt Sisteminin kapalı tasarımı, dahili elektrik maruziyetini azaltır Bileşenlerin dış kirlenmeye maruz kalması, rutin bakım gereksinimlerinin azalmasına neden olur. Geleneksel hava yalıtımlı Ekipman, kuruluma bağlı olarak daha sık denetim, temizlik ve çevre koruma gerektirebilir koşullar. Bu fark, uzun vadeli bakım iş yükünü azaltmak isteyen müşteriler için önemli olabilir ve işletme maliyetleri.
Hava yalıtımlı şalt sistemi birçok geleneksel güç dağıtım uygulaması için uygun olmaya devam ederken, SF6 Gazı Yalıtımlı Hücre, alan, çevre koruma ve güvenilirliğin önemli olduğu durumlarda ek avantajlar sağlar önemli hususlar. Usune USRM6 serisinin modüler konfigürasyonu müşterilerin uygun olanı seçmesine olanak tanır Farklı güç dağıtım gereksinimlerine göre fonksiyonel kombinasyonlar.
USRM6 serisi, farklı dağıtım gereksinimlerine göre yapılandırılabilen standartlaştırılmış modüller etrafında tasarlanmıştır. ağ gereksinimleri. Müşteriler gelen, giden, koruma ve koruma için uygun işlevsel kombinasyonları seçebilirler. Trafo bağlantı uygulamaları, genişletilebilir ana veri yolu tasarımı sistem kullanıldığında ek esneklik sağlar. kapasitenin veya ağ yapılandırmasının değişmesi gerekiyor.
Bu modüler yaklaşım, Usune SF6 Gaz Yalıtımlı Şalt Sisteminin farklı türdeki ikincil trafo merkezlerine hizmet etmesine olanak tanır ve Her proje için tamamen farklı bir ekipman yapısına ihtiyaç duymadan terminal dağıtım ağları.
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 |
| 4 | Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Faz arası, toprak | kV | 42/65 | 42/65 | 42/65 |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım voltajı‑izolasyon mesafesi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Kontrol ve yardımcı devre | kV | 2/2 | 2/2 | 2/2 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbe dayanım gerilimi‑Faz arası, toprak | kV | 75/125 | 75/125 | 75/125 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbesi dayanım gerilimi‑izolasyon mesafesi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 |
| 12 | Mekanik ömür yükü kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| Mekanik ömür-İzolasyon/toprak anahtarı | Kez | 5000 | 5000 | 5000 | |
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal şarj basıncı（20°C gösterge basıncı） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 |
| 16 | IP koruma derecesi - Kabin | IP4X | IP4X | IP4X | |
| IP koruma derecesi‑Gaz tankı | IP67 | IP67 | IP67 |
Endüstriyel bir müşteri, orta gerilim dağıtım sistemi için Usune 12kV SF6 Gaz Yalıtımlı Şalt Cihazını seçti Alan ve sürekli çalışmanın temel kaygılar olduğu yerlerde. Kurulumdan sonra müşteri, kompakt yapısı ekipman yerleşimini kolaylaştırdı ve toz ve hava kirliliğinin etkisini azaltan kapalı tasarımı takdir etti. çevre kirliliği.
Bir müşteri, USRM6 serisini sınırlı kurulum alanına ve yüksek yüksekliğe sahip bir yer altı trafo merkezinde kullandı. nem. Devreye almanın ardından müşteri geri bildirimleri, şalt cihazının kompakt ayak izine ve sağlamlığa sahip olduğunu vurguladı operasyon ve düşük rutin bakım gereksinimleri.
Kıyı elektrik dağıtım uygulaması için müşteri, çevreye iyi uyum sağlayabilen bir şalt cihazına ihtiyaç duyuyordu. Müşteri, Usune SF6 Gaz Yalıtımlı Şalt Cihazını seçti çünkü sızdırmaz yapısı birincil devrenin korunmasına yardımcı oluyor Nem, tuz spreyi ve kirlilikten kaynaklanan devre. Çalışma sırasında müşteri, kapalı cihazı olumlu değerlendirdi tasarım ve istikrarlı performans.
Bu uygulamalara dayanarak, müşteriler çoğunlukla kompakt tasarıma, sızdırmaz SF6 yalıtım yapısına, güvenilirliğe değer veriyor Usune USRM6 serisinin işletimi ve düşük bakım gereksinimleri. Bu avantajlar onu uygun hale getirir endüstriyel tesisler, yer altı trafo merkezleri, kıyı projeleri ve diğer zorlu orta gerilim uygulamaları.
Zhejiang Usune Electric Co, Ltd. ISO 9001 Kalite standardına uygun kapsamlı bir yönetim sistemi kurmuştur Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi ve ISO 45001 İş Sağlığı ve Güvenliği Yönetimi Sistem. Bu yönetim sistemleri tutarlı ürün kalitesini, sorumlu çevresel uygulamaları ve güvenli Üretim süreci boyunca üretim operasyonları.
Farklı uluslararası pazarların gereksinimlerini karşılamak için Usune 12kV SF6 Gaz Yalıtımlı Hücre, çeşitli testlerden geçmiştir. İlgili IEC ve GB standartlarına uygun olarak ilgili tip testleri yapılmış ve CE sertifikası alınmıştır. Bunlar Sertifikalar ve test gereksinimleri, şalt sistemini değerlendiren müşterilere ek güvence sağlar. orta gerilim enerji dağıtım projeleri.
Uluslararası projeler için Usune ilgili teknik belgeleri, tip test raporlarını ve sertifikasyonları sağlayabilir Belirli ürün konfigürasyonuna ve pazar gereksinimlerine göre bilgi sağlayarak müşterilerin ürünü tamamlamasına yardımcı olur değerlendirme, teknik onay ve satın alma işlemlerini daha verimli hale getirir.
Zhejiang Usune Electric Co, Ltd. orta gerilim elektrik ekipmanları ve güç dağıtım çözümlerine odaklanıyor, 12kV, 24kV ve 36kV SF6 Gaz Yalıtımlı Şalt Sistemi dahil. Profesyonel bir üretici olarak Usune, ürünü birleştiriyor endüstriyel orta gerilim şalt çözümleri sağlamak için tasarım, üretim ve kalite yönetimi, altyapı ve güç dağıtım uygulamaları.
Uluslararası alıcılar için Usune, proje voltajına göre uygun şalt sistemi konfigürasyonları sağlayabilir. kurulum ortamı, dağıtım ağı yapısı ve işlevsel gereksinimler. USRM6 serisi kompaktlığı bir araya getirir yapısı, modüler konfigürasyonu, çevreye uyum sağlaması ve düşük bakım gereksinimleri sayesinde pratik bir çözümdür. modern orta gerilim güç dağıtım sistemleri için tercih.
Rmu Electrical 12kV SF6 Gaz Yalıtımlı Şalt Cihazı, SF6 kullanan orta gerilim elektrik dağıtım cihazıdır Yalıtım ortamı olarak gaz. Ana elektrik bileşenleri sızdırmaz bir mahfazanın içine yerleştirilmiştir; anahtarlama, koruma, ölçüm ve izleme fonksiyonlarını entegre ederken yalıtım ve koruma kompakt sistem.
Başlıca avantajları arasında kompakt bir yapı, güvenilir yalıtım, güçlü çevresel uyumluluk ve düşük bakım gereksinimleri. Birincil devre sızdırmaz bir gaz bölmesi içinde yer aldığından, ekipman tozdan, nemden, kirlilikten ve diğer dış çevre koşullarından daha az etkilenir.
USRM6 serisi endüstriyel ve madencilik tesislerinde, demiryolu sistemlerinde, havalimanlarında, kentsel enerji tesislerinde kullanılabilir. dağıtım ağları, yerleşim alanları, yer altı trafo merkezleri ve diğer orta gerilim uygulamaları. öyle özellikle kurulum alanı, çevre koşulları ve operasyonel güvenilirliğin önemli olduğu projeler için uygundur önemli hususlar.
Yalıtılmış yapı, dahili elektrikli bileşenlerin harici kirlenmeye maruz kalmasını önemli ölçüde azaltır, böylece ekipman genellikle geleneksel hava yalıtımlı şalt cihazına göre daha az rutin bakım gerektirir. Bakım ve inceleme yine de ekipman üreticisinin talimatlarına ve uygulanabilir elektrik güvenliği gereksinimleri.
Evet. USRM6 serisi, farklı işlevsel birimlerin ihtiyaca göre birleştirilmesine olanak tanıyan modüler bir tasarımı benimser. proje gereksinimleri. Genişletilebilir ana veri yolu konfigürasyonu aynı zamanda farklı orta gerilim için esneklik sağlar Dağıtım ağı düzenlemeleri.
