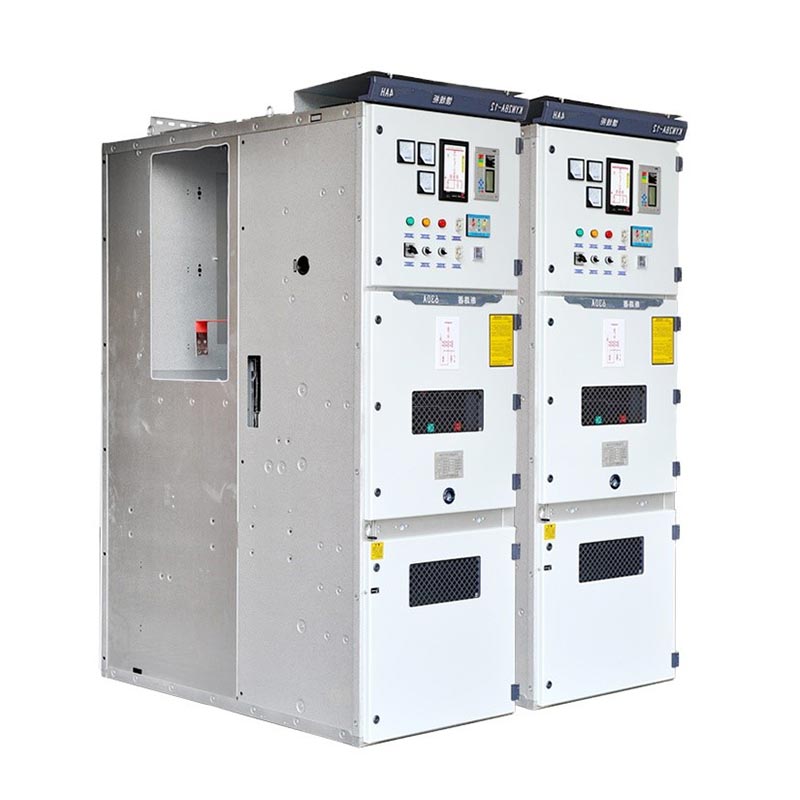

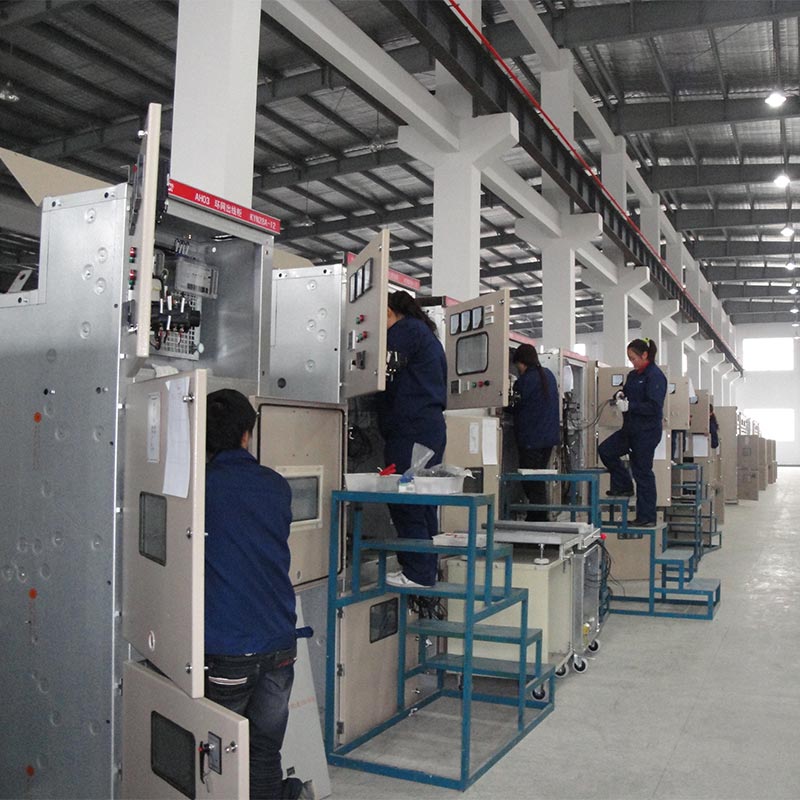

Kyn28 Şalt Cihazı 6kv

Usune Kyn28 Şalt Sistemi 6kV, iç mekan AC zırhlı, çekilebilir, metal mahfazalı bir şalt cihazıdır. 3.6kV~12kV voltaj seviyeleri, 50/60Hz üç fazlı AC güç sistemleri ve güçte bir çekirdek kontrol ve koruma cihazıdır iletim ve dağıtım süreci. Zhejiang Usune Electric tarafından bağımsız olarak geliştirilen ve üretilen bu ürün gelişmiş tasarım konseptlerini ve olgun üretim süreçlerini entegre ederek güvenliği, güvenilirliği dengeler ve pratiklik. Tek baralı ve tek baralı segmentli sistemlerin güç dağıtım ihtiyaçlarını karşılayarak büyük ölçekli çözümlere ulaşır. Enerji, metalurji, kimya ve inşaat endüstrilerinde güvenli ve verimli bir şekilde uygulanmasına katkıda bulunan küresel güç sistemlerinin istikrarlı performansla çalışması.

Alçak gerilim şalt sistemi

Orta gerilim şalt sistemi

Temel Teknik Parametreler

Yapısal Tasarım ve Temel Özellikler

1. Çıkarılabilir Modüler Tasarım

Kyn28 Şalt Donanımı 6kV çekirdek bileşeni, vakum devre kesici (VS1, VD4 vb. ile uyumlu) takılıdır mobil bir arabada. Rutin bakım, test veya değiştirme için yalnızca devre kesici arabasının değiştirilmesi gerekir. Tüm kabinin enerjisinin kesilmesine gerek kalmadan çalışma için çıkarılabilir, bu da bakım süresini önemli ölçüde kısaltır ve elektrik kesintilerinin etkisinin azaltılması. Araba evrenseldir ve hızlı bir şekilde değiştirilebilir, bu da sistemi iyileştirir işletme ve bakım verimliliği.

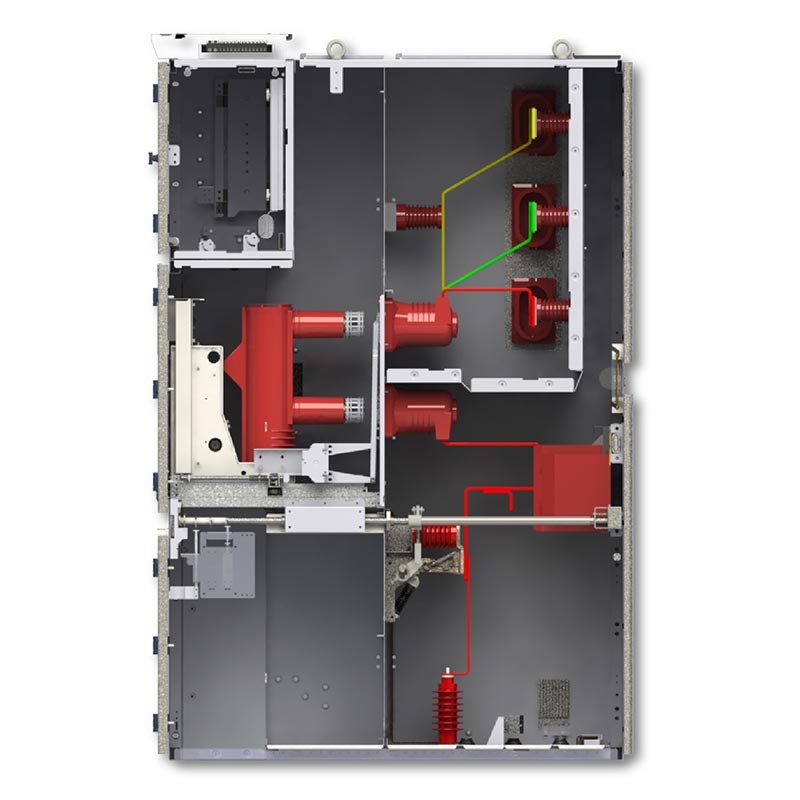

2. Metal kaplı Bölmeli Yapı

Kyn28 Switchgear 6kV kabini metal bölmelerle dört bağımsız bölmeye ayrılmıştır: bir bara bölmesi, bir devre kesici bölmesi, bir kablo bölmesi ve bir alçak gerilim alet bölmesi. Her biri Bölmenin canlı bileşenleri tamamen izole edilmiş olup, fazdan faza yayılması etkili bir şekilde önlenir ve faz-toprak kısa devre arızalarını giderir, ardışık arızaları önler, arıza sırasında elektrik çarpması riskini azaltır. bakımı ve ekipmanın operasyonel güvenliğinin arttırılması.

3. Kapsamlı Beş Önleme Kilitleme Koruması

Yanlış çalışmayı ortadan kaldıran mekanik + elektrikli ikili beş önleme kilitleme sistemi ile donatılmıştır kaynak:

- Devre kesicilerin yanlışlıkla açılmasını veya kapanmasını önler;

- Devre kesici arabasının yük altında itilmesini/çıkarılmasını önler;

- Topraklama anahtarının enerjili iken kapanmasını engeller;

- Topraklama anahtarı kapatıldığında kazara enerji verilmesini önler;

- Enerjili bir bölmeye kazara girişi önler.

4. Kompakt, Verimli ve Kolayca Genişletilebilir

Kabinet kompakt bir yapıya sahip olduğundan kurulum alanından tasarruf sağlar. Modüler tasarımı esnek kombinasyona olanak tanır ve güç dağıtım sisteminin genişleme ihtiyaçlarını karşılamak için kabinet tiplerinin genişletilmesi. Kolayca uyum sağlar Tek baralı ve tek baralı bölümlü sistemler gibi farklı sistem mimarileri geleceği kolaylaştırıyor sistem yükseltmeleri ve entegrasyonu.

Geçerli Çevre Koşulları

1. Ortam Sıcaklığı: -10°C ~ +40°C

2. Rakım: ≤1000m (1000m'nin üzerindeki yüksek rakımlı alanlar için özelleştirilmiş tasarımlar mevcuttur)

3. Hava Nemi: Günlük ortalama bağıl nem ≤%95, aylık ortalama bağıl nem ≤%90 (yoğuşmasız)

4. Çevreleyen Ortam: Aşındırıcı veya patlayıcı gazlar yok, büyük miktarda toz yok ve yanıcı veya patlayıcı yok medya

Tipik Uygulama Senaryoları

1. Santral Yardımcı Sistemleri: Santral gücünün alınması, dağıtılması ve korunması için kullanılır, kararlılık sağlanır jeneratör yardımcı ekipmanına güç kaynağı;

2. Endüstriyel ve Madencilik Kurumsal Güç Dağıtımı: Madencilik gibi yüksek yüklü endüstriyel senaryolara uygundur. Metalurji ve kimya endüstrilerinin güç kaynağı kontrolü ve aşırı yük/kısa devre koruma ihtiyaçlarını karşılayan yüksek güçlü ekipmanlar;

3. Ticari ve Yüksek Binalar: Büyük alışveriş merkezleri, ofis binaları, oteller vb. trafo merkezlerinde kullanılır. bina gücünün güvenli dağıtımını ve hassas yönetimini sağlamak;

4. Kamu Trafo Merkezleri: Kentsel ve endüstriyel trafo merkezlerindeki temel orta gerilim enerji dağıtım ekipmanı olarak, bölgesel elektrik şebekesinin istikrarlı çalışmasının sağlanması.

Gerçek Dünya Uygulama Örneği

Örnek Olay İncelemesi: Jiangsu Eyaletindeki Büyük Bir Çelik Grubunun Haddehane Üretim Hattına Yönelik Güç Dağıtım Projesi

Proje Arka Planı: Çelik grubunun haddehane atölyesindeki mevcut şalt sistemi eskimekteydi ve sıklıkla Arıza, üretim hattının sürekli çalışmasını etkiliyor. Yüksek güvenilirlikli orta gerilim Değiştirme için şalt cihazı gerekliydi.

Çözüm: 10kV güç dağıtım sistemiyle uyumlu 28 adet Usune KYN28-6KV şalt ünitesi seçildi. 1600A nominal akım ve 31,5kA (4s) kısa süreli dayanım akımı, VS1 vakum devresi ile yapılandırılmıştır kırıcılar.

Uygulama Sonuçları: İşletmeye alınmasından bu yana geçen üç yıl boyunca ekipman herhangi bir arıza olmadan çalıştı. Beş katmanlı kilitleme sistemi yanlış çalışmayı etkili bir şekilde önler ve bölümlere ayrılmış yapı, hataların yayılması. Haddehane üretim hattının güç kaynağı stabilitesi %99,9 oranında iyileştirildi ve yıllık kesinti kayıpları 5 milyon yuan'ı aştı ve müşteriden büyük övgü aldı.

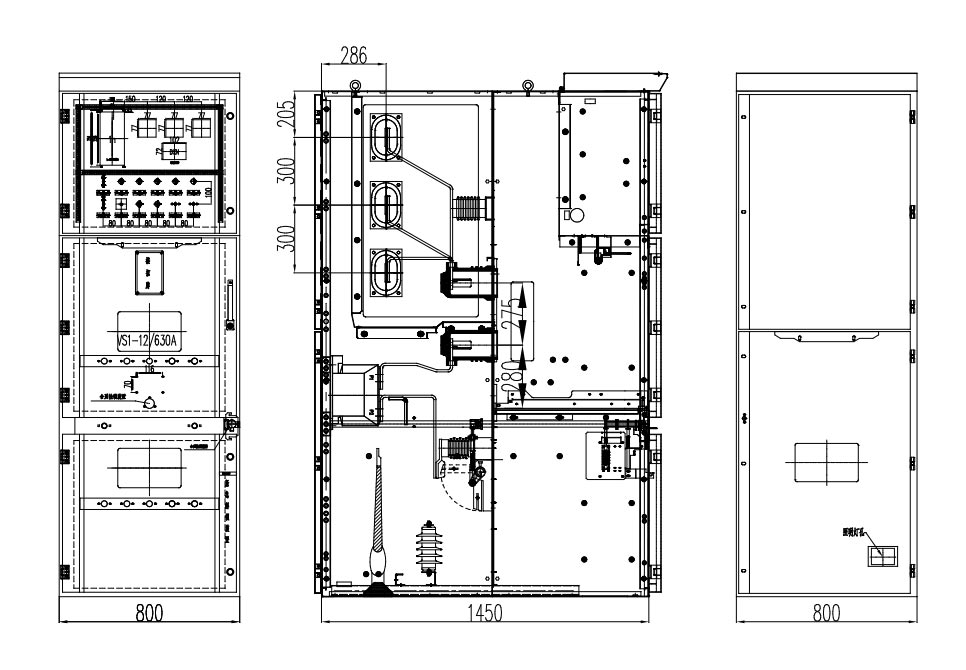

Dış Boyut

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Geleneksel sabit şalt sistemine kıyasla Kyn28 Şalt Tesisi 6kV'nin temel avantajları nelerdir?

C: Geleneksel sabit şalt sistemiyle karşılaştırıldığında Usune KYN28-6KV'nin en büyük avantajı çıkarılabilir tasarımıdır. Devre kesici arabası bağımsız olarak hareket ettirilebilir ve çalışma sırasında tüm kabinin kapatılması ihtiyacını ortadan kaldırır. bakım, elektrik kesintilerinin etkisini önemli ölçüde azaltır. Aynı zamanda metal zırhlı bölmelere ayrılmış yapısı ve kapsamlı beş korumalı kilitleme sistemi gelişmiş güvenlik sunar. Modüler tasarım kolaylaştırır genişletme ve sistem entegrasyonu, karmaşık güç dağıtım ihtiyaçlarına uyum sağlama ve genel olarak daha düşük maliyetle sonuçlanma yaşam döngüsü bakım maliyetleri.

S2: Bu şalt sistemi yüksek rakımlı veya özel ortamlara uyarlanabilir mi? Özelleştirme döngüsü nedir?

C: Evet. 1000 m'nin üzerindeki yüksek rakımlı ortamlar için Usune, yalıtım tasarımını ve bileşen seçimini optimize edecektir. için aşındırıcı, yüksek nemli ve tozlu ortamlar gibi özel ortamlar, korozyon önleyici kaplamalar, geliştirilmiş sızdırmazlık ve toz geçirmez bariyerler sağlanabilir. Standart için üretim döngüsü özelleştirilmiş ürünler, özelleştirme karmaşıklığına ve sipariş miktarına bağlı olarak yaklaşık 15-20 gündür.

S3: Bir üretici olarak Usune hangi satış sonrası ve teknik destek hizmetlerini sağlıyor?

C: Kaynak fabrika olarak Usune, tam yaşam döngüsü hizmetleri sunmaktadır: ön satışlar, çözüm tasarımını, parametreyi içerir. seçim ve teknik danışmanlık; satış takibi, üretim ilerleme takibini ve fabrika testlerini içerir işbirliği; Satış sonrası ücretsiz kurulum ve devreye alma, operatör eğitimi, 1 yıllık ekipman garantisi, ömür boyu yedek parça tedariki ve bakım hizmetleri ve teknik ihtiyaçlara 24 saat küresel yanıt verilmesi istikrarlı ekipman çalışması.
