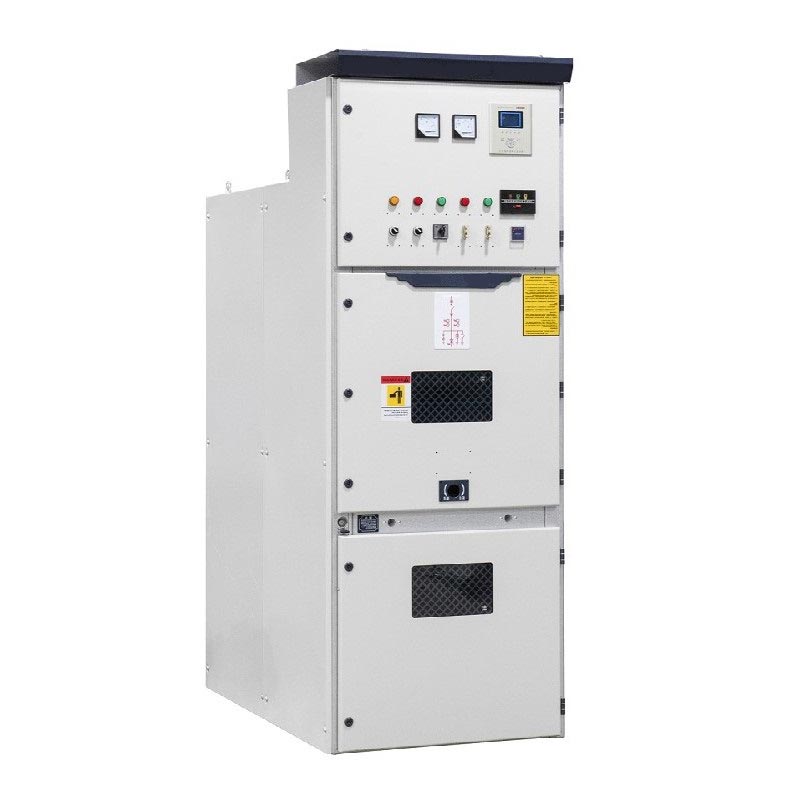

Usune Orta Gerilim 11kV İç Mekan VCB Paneli (KYN28 serisi), zırhlı, çekmeceli, metal mahfazalı bir şalt cihazıdır orta gerilim enerji şebekelerinin güvenli ve verimli alımı, dağıtımı, kontrolü ve korunması için tasarlanmıştır. o Güç sistemindeki çekirdek dağıtım ünitesidir ve sistemin hem normal hem de arıza koşullarında kararlı çalışmasını sağlar koşullar.
- Uygulanabilir Sistemler: 3,6~12kV / 24kV Üç fazlı AC 50/60Hz
- Standartlar: IEC 62271-200, GB 3906, DL/T 404
- Çekirdek Yapı: Zırhlı metal muhafaza, çıkarılabilir araba yapısı
- Koruma Derecesi: Kabin IP4X, İç IP2X
Alçak gerilim şalt sistemi
Orta gerilim şalt sistemi
| Modeli | Nominal Gerilim | Başvuru |
| KYN28A-12 | 12kV (7,2kV/3,6kV isteğe bağlı) | 10kV sınıfı orta gerilim dağıtım sistemi |
| KYN28-24 | 24kV | 20kV sınıfı orta gerilim dağıtım sistemi |
| Öğe | KYN28A-12 (12kV) | KYN28-24 (24kV) | Birim |
| Nominal Gerilim (Ur) | 12 | 24 | kV |
| Nominal Frekans | 50/60 | 50/60 | Hz. |
| Nominal Akım (Ir) | 630~3150 | 630~3150 | A |
| Nominal Kısa Devre Kesme Akımı | 25, 31,5, 40, 50 | 25, 31.5 | KA |
| Nominal Kısa Süreli Dayanım Akımı (3s/4s) | 25, 31,5, 40, 50 | 25, 31.5 | KA |
| Nominal Tepe Dayanım Akımı | 63, 80, 100, 125 | 63, 80 | KA |
| 1dk Güç Frekansı Dayanım Gerilimi (Fazdan Faza/Fazdan Toprağa) | 42 | 65 | kV |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Tepe) | 75 | 125 | kV |
| Koruma Derecesi | IP4X (muhafaza), IP2X (dahili bölmeler) | IP4X (muhafaza), IP2X (dahili bölmeler) | — |
| Çalışma Ortam Sıcaklığı | -15°C ～ +40°C | -15°C ～ +40°C | ℃ |
| Rakım | ≤1000m (daha yüksek rakım için değeri düşürülür) | ≤1000m (daha yüksek rakım için değeri düşürülür) | m |

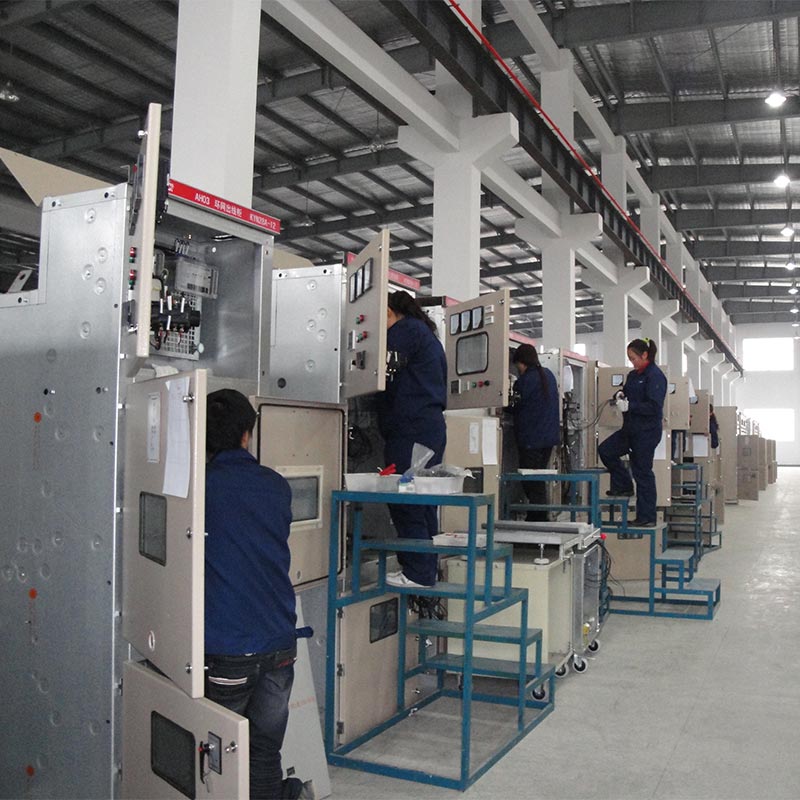

Orta Gerilim 11kV İç Mekan Vcb Paneli, beş bağımsız topraklanmış metal bölmeyi ayırmak için çelik plakalar kullanır, Arıza yaylarının yayılmasının etkili bir şekilde bastırılması ve kişisel güvenliğin sağlanması:

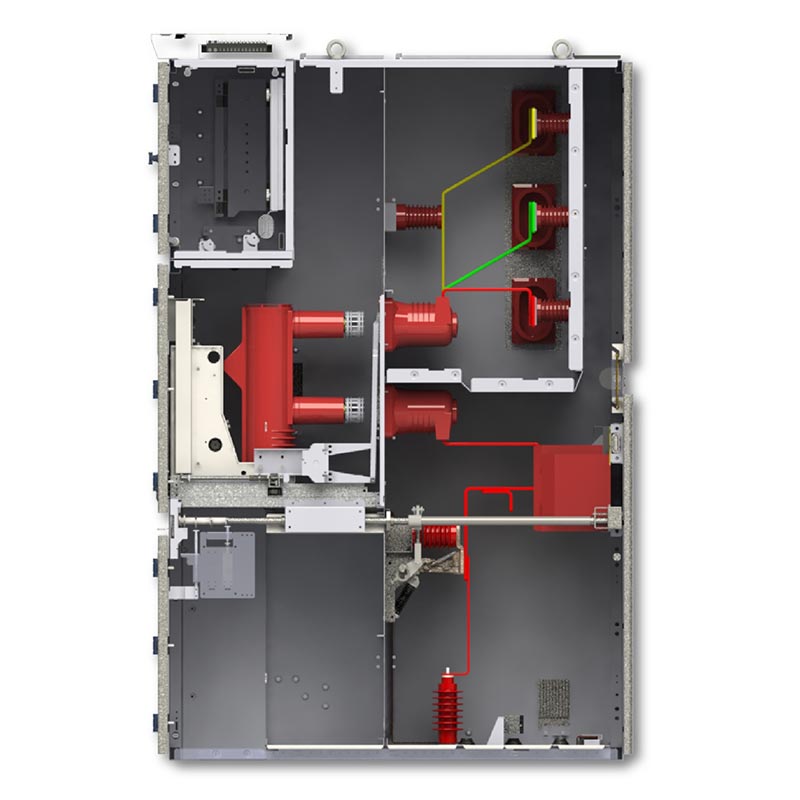

1. Devre Kesici Bölmesi: Dahili çıkarılabilir vakumlu devre kesici arabası (VS1/ZN63A, VD4, vb.), donanımlı Arabanın çalışma, test etme ve bağlantısız konumlar arasında geçiş yapmasına olanak tanıyan mekanik kilitlemeli.
2. Busbar Bölmesi: Ana baraları ve branşman baralarını içerir, diğer bölmelerden tamamen izole edilmiştir. hata yayılımını önleyin.
3. Kablo Bölmesi: Akım trafoları (CT'ler), gerilim trafoları (PT'ler), topraklama anahtarları, kablo bağlantısı ve koruması için kablo terminalleri ve aşırı gerilim arestörleri.
4. Kontrol Cihazı Bölmesi: Koruyucu röleleri, cihazları, kontrol anahtarlarını, gösterge ışıklarını ve İzleme ve çalıştırma için ikincil devreler.
5. Basınç Tahliye Kanalı: Ark basıncını ve gazı güvenli bir şekilde tahliye etmek için üst kısımda bir basınç tahliye cihazı bulunur. Dahili arıza durumunda kabinin hasar görmesi ve personelin yaralanması önlenir.
1. Çıkarılabilir El Arabası Tasarımı: Orta Gerilim 11kV İç Mekan Vcb Panel el arabası tamamen değiştirilebilir;
Baranın tamamen kesilmesini gerektirmeden hızlı inceleme ve değiştirme için, arıza süresini önemli ölçüde azaltır.
2. Kapsamlı Beş Önlemeli Mekanik Kilitleme:
- Devre kesicilerin yanlışlıkla açılıp kapanmasını önler
- Devre kesici arabasını yük altında itmeyi veya çekmeyi önler
- Enerji verildiğinde topraklama anahtarının yanlışlıkla kapanmasını önler
- Topraklama anahtarının kapalı konumdayken enerjilenmesini önler
- Enerjili bir bölmeye kazara girişi önler
3. Tamamen Kapalı Bağımsız Bölmeler: Metal bölmeler fonksiyonel alanları ayırarak arkı etkili bir şekilde bastırır yayılma ve karşılıklı girişim.
4. Önden Çalıştırma ve Bakım: Tüm işlem ve bakımlar kabinetin ön tarafından yapılabilir, Kurulum alanından tasarruf edin.
5. Yüksek Güvenilirlik ve Yüksek Güvenlik: Yüksek yalıtım seviyeleriyle uluslararası ana standartları karşılar ve Güçlü arıza direnci.
6. Modüler Tasarım: Gelen hat kabini, giden hat kabini, ölçüm kabini olarak esnek bir şekilde yapılandırılabilir, bara bölüm dolabı vb.
1. Gelen Hat Kabini (Elektrik Şebekesi Alımı)
2. Giden Hat Kabini (Yüklere, Motorlara ve Transformatörlere Güç Dağıtımı)
3. Motor Kontrol Kabini (Büyük Motor Çalıştırma, Durdurma ve Koruma)
4. Trafo Besleme Kabini (Dağıtım Trafo Koruması)
5. Busbar Bölme Dolabı (Busbar Bölme ve Otomatik Transfer Anahtarlama)
Proje Zorlukları: Petrokimya tesisinin güç kaynağı sürekliliği, güvenlik ve güvenlik açısından son derece yüksek gereksinimleri vardır.
Uzun süreli kararlı çalışma gerektiren hata toleransı.
Çözüm: Sistem giriş ve çıkış hatlarında 36 adet Usune KYN28A-12 vakumlu devre kesici kabin kullanıldı ve
büyük motor kontrolü.
Çalışma Sonuçları: 8 yılı aşkın bir süre boyunca büyük arızalar olmadan sürekli ve istikrarlı çalışma, etkin bir şekilde
Aşırı yük ve kısa devre koruması, kesintisiz üretim sağlar.
Proje Zorlukları: Yüksek binanın güç dağıtım odasında kompakt, güvenli ve kompakt bir alan gerektiren sınırlı alan
bakımı kolay ekipmanlar.

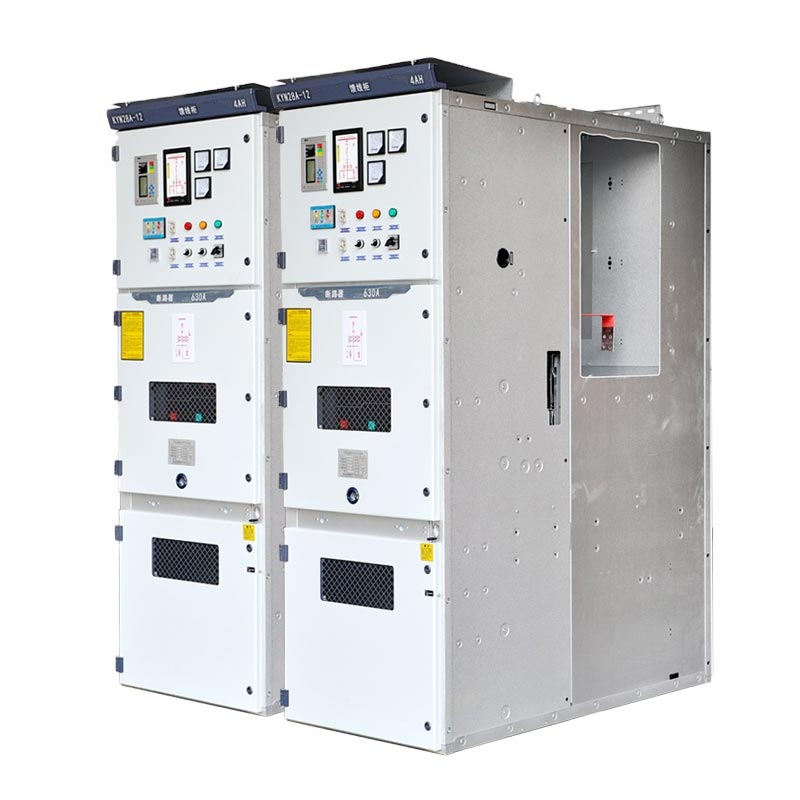

Çözüm: 22 Usune KYN28A-12 şalt ünitesini önden erişilebilen bir yapıyla yapılandırın.
Çalışma Sonuçları: Yüksek alan kullanımı, uygun bakım ve kritik yükler için güvenilir koruma
bina aydınlatması, iklimlendirme ve yangından korunma gibi.
C: Temel fark, nominal voltaj seviyesidir: KYN28A-12, 12kV (10kV sınıfı) sistemler için uygundur, ancak KYN28-24 24kV (20kV sınıfı) sistemlere uygundur. Her ikisi de ilgili voltaj seviyelerine göre tasarlanmıştır yalıtım mesafesi, yalıtım bileşeni seçimi ve dahili bileşen nominal parametreleri açısından.
C: Evet. Profesyonel bir üretici olarak Usune, proje gereksinimlerine göre parametreleri IEC ve ANSI gibi farklı bölgesel standartlara sahiptir ve devre kesici modellerini, koruyucu röleleri ve boyutlar.
C: Normal bakım koşullarında tasarlanan hizmet ömrü 20-30 yıldır. Temel olarak rutin bakım yalıtım testi, devre kesici karakteristik kontrolleri ve röle kalibrasyonunu içerir. Geri çekilebilir arabası yapısı hızlı değiştirmeye olanak tanır ve bakım kesintilerini önemli ölçüde azaltır.
