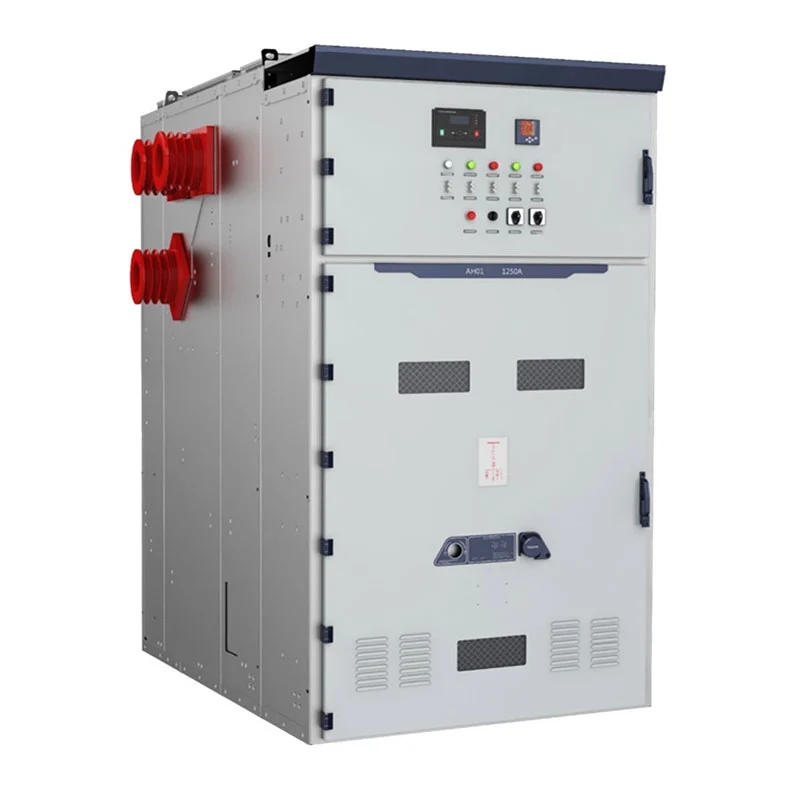

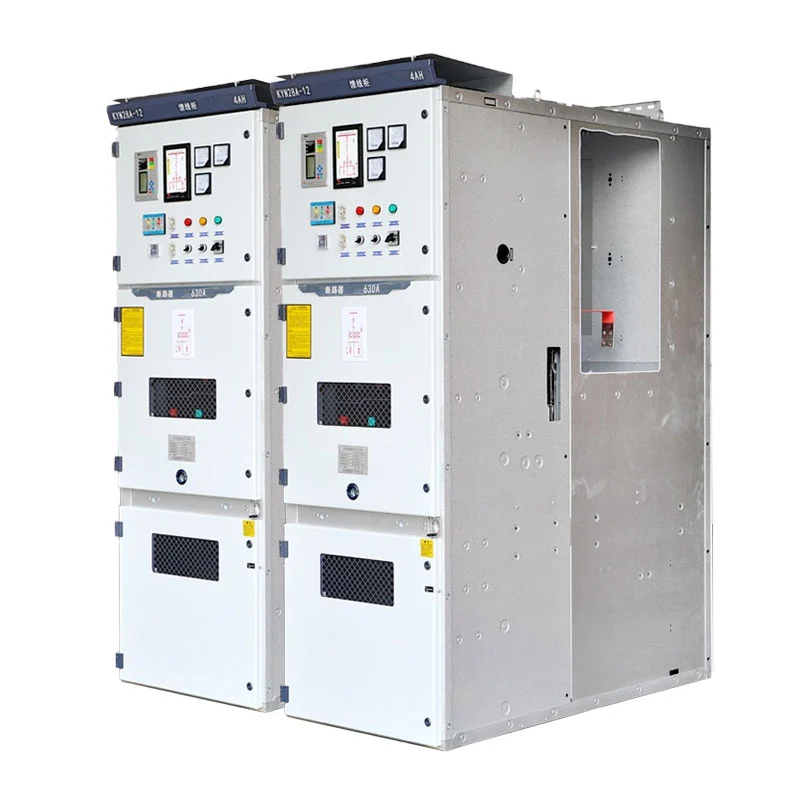

KYN61-40.5 33kV İç Mekan VCB Şalt Paneli, daha yüksek gerilim iç mekan gerektiren projeler için geliştirilmiştir. dağıtım platformu. Konfigürasyonu, metal mahfazalı, çekmeceli bir vakumlu devre kesiciyi birleştirir inşaat, ayrılmış elektrik bölmeleri, bara sistemleri, kablo bağlantıları ve ikincil kontrol ekipmanları entegre bir şalt sistemi serisine dönüştürün.
Usune, ISO 9001, ISO 14001 ve ISO 45001 yönetim sistemleri kapsamında faaliyet göstermektedir. Ekipman buna göre tasarlanmıştır Geçerli pazarlar için CE sertifikasıyla birlikte geçerli IEC ve GB standartları.
33kV ve 36kV sınıfı dağıtım sistemleri için şalt cihazı seçimi, nominal değerle eşleşmekten daha fazlasını gerektirir. voltaj. Mühendislerin yalıtım seviyesini, yük akımını, arıza akımını, besleyici konfigürasyonunu, transformatörü dikkate alması gerekir kapasite, kablo bağlantısı, koruma koordinasyonu ve kurulum ortamı.
KYN61-40.5 33kV İç Mekan VCB Şalt Paneli, iç mekan orta gerilim dağıtımı için tasarlanmıştır; elektriksel parametrelerin eksiksiz bir güç dağıtım sistemi içerisinde koordine edilmesi gerekir.
Düşük voltajlı şalt uygulamalarıyla karşılaştırıldığında, daha yüksek sistem voltajı izolasyona daha fazla önem verir koordinasyon ve kısa devre performansı. Usune, ekipmanı elektriksel parametrelere göre yapılandırabilir müşteri tarafından sağlanır.
Ekipman, birincil ve ikincil elektrik bölümlerini düzenlemek için metal mahfazalı bir mimari kullanır. ana devre, vakum devre kesicisini, bara bağlantılarını, kablo sonlandırma alanını ve ilgili topraklamayı içerir bileşenler.
İkincil ekipman, koruma, ölçüm, kontrol, gösterge ve iletişim için aşağıdakilere göre düzenlenebilir: proje gereksinimleri.
Bu konfigürasyon, şalt düzeninin, elektrik şebekesi yerine gerçek elektrik şebekesine göre tasarlanmasına olanak tanır. Her uygulama için tek bir sabit kabin düzenlemesi.
Daha yüksek voltaj seviyelerinde koruma koordinasyonu, sistem tasarımının önemli bir parçası haline gelir. Devre kesici, hesaplanan arızaya göre koruma rölesi, trafo, kablo ve yukarı akış ekipmanları seçilmelidir. koşullar ve koruma felsefesi.
Vakumlu devre kesici birincil anahtarlama ve kesme işlevini sağlar. İlgili koruma ve kontrol sistemi müşterinin elektrik tasarımına göre yapılandırılabilir.
Fonksiyonel bölümler arasındaki metal bölmeler iç elektrik düzeninin düzenlenmesine yardımcı olurken, basınç tahliyesi de düzenleme, dahili bir arıza durumunda basıncın boşaltılması için kontrollü bir yol sağlar.
Gelen kabin, yukarı yöndeki elektrik ağından güç alır ve onu şalt barasına aktarır sistem. Nominal akım, koruma ekipmanı, ölçüm gereksinimleri ve kablo konfigürasyonu belirlenmelidir proje tasarımından.
Çıkış kabinleri gücü transformatörlere, motorlara, üretim ekipmanına veya diğer aşağı yöndeki yüklere dağıtır. akım değeri ve koruma ayarları bağlı yüke uygun olmalıdır.
Projenin gerilim izlemeyi gerektirdiği durumlarda PT ve gerilim ölçümü konfigürasyonları dahil edilebilir, koruma fonksiyonları veya elektriksel ölçüm.
Otobüs bölümlendirme düzenlemeleri, dağıtım sistemini ayrı bölümlere ayırabilir ve elektrik dağıtımını destekleyebilir. proje mühendisi tarafından tanımlanan işletme stratejisi.
Enerji ölçümü ve elektriksel parametre gerektiren uygulamalar için ölçüm konfigürasyonları sağlanabilir. izleme.

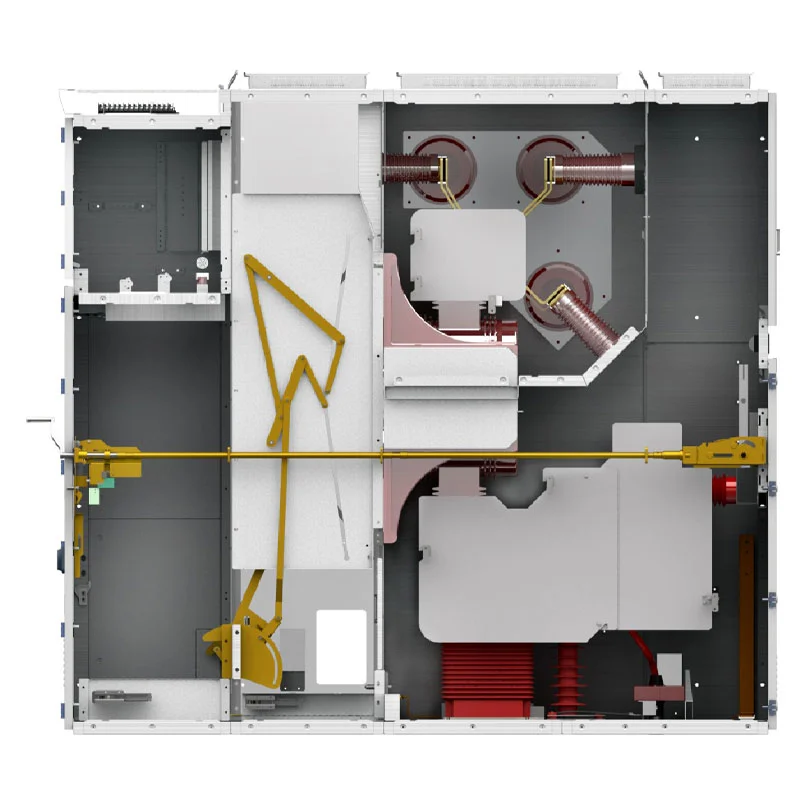

Kabin, kesici bölmesi, bara bölmesi dahil olmak üzere tanımlanmış elektrik bölümleri halinde düzenlenmiştir. kablo bölmesi ve alet/kontrol bölmesi.
Kesici bölümü vakumlu devre kesiciyi ve onun çalışma mekanizmasını barındırır. Bara bölümü sağlar Kabinler arasındaki ana elektrik bağlantısı, kablo bölmesi ise gelen ve giden kablolar için alan sağlar. giden kablo bağlantıları.
Cihaz ve kontrol bölümü; koruma, ölçüm, kontrol ve göstergesi.
Bu düzenleme mühendislere kurulumu, kablo yönlendirmeyi, devreye alma ve bakım.
Ekipman, hatalı çalışma sıralarını kısıtlamak için tasarlanmış bir mekanik kilitleme sistemi içerir.
Beş korumalı mekanizma, devre kesicinin yanlış çalışmasını, çekmeceli kesicinin hareket etmesini önlemek için tasarlanmıştır. Ünite yük altındayken, enerji verildiğinde topraklama ayırıcısının kapatılması, topraklama ayırıcısı çalışırken devreye enerji verilmesi kapalı kalır ve enerjili bölmelere kazara erişim sağlanır.
Kontrollü basınç sağlamak için kabin yapısına üstten monteli bir basınç tahliye cihazı da dahil edilmiştir. dahili bir arıza durumunda serbest bırakma.
KYN61-40.5 33kV İç Mekan VCB Şalt Paneli, gelen güç, trafo bağlantıları, İç mekan trafo merkezlerinde giden besleyiciler, veriyolu bölümleme, ölçüm ve voltaj ölçümü.
Enerji santralleri orta gerilim yardımcı dağıtımı, jeneratörle ilgili elektrik sistemleri, trafo besleyicileri ve aşağı akım güç dağıtımı.
Büyük endüstriyel tesislerde motorlar, transformatörler, üretim sistemleri için farklı besleyici konfigürasyonları kullanılabilir. pompalar, kompresörler ve yardımcı elektrikli ekipmanlar.
Daha yüksek güçlü elektrik yüklerine sahip madencilik operasyonları, şalt sistemini trafo besleyicileri, motorlar, havalandırma ekipmanı, pompalama sistemleri ve işleme tesisleri.
Ekipman aynı zamanda elektrik dağıtımının koordine edilmesi gereken özel altyapılar için de uygundur. birden fazla bina, ekipman alanı ve yardımcı sistem ile.
Cas-space Roket Fırlatma Projesi, Usune orta gerilim şalt uygulamaları için bir proje referansıdır.
Bir roket fırlatma tesisi, özel bir altyapıyı ve genel olarak dağıtılmış birden fazla elektrik yükünü içerir. farklı fonksiyonel alanlar. Bu nedenle güç dağıtım sistemi koordineli gelen devrelere, besleyiciye ihtiyaç duyar. koruma, elektriksel izolasyon, ölçüm ve kontrol.
Bu proje için şalt tesisi sahanın orta gerilim elektrik dağıtımının bir parçası olarak uygulandı düzenleme. Proje, elektrikli ekipmanın daha geniş bir altyapıya entegre edilmesini gerektiriyordu. bağımsız bir kabin kurulumu olarak ele alınır.
Bu başvuru, Usune'un özel sektörlere orta gerilim dağıtım ekipmanı sağlama konusundaki deneyimini göstermektedir. özel elektrik sistemi gereksinimleri olan mühendislik projeleri.
| Öğe | Şartname |
| Seri | KYN61 |
| Nominal Gerilim | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| Nominal Frekans | 50Hz / 60Hz |
| Nominal Akım | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominal Kısa Devre Kesme Akımı | 25kA, 31,5kA, 40kA, 50kA |
| Nominal Kısa Süreli Dayanım Akımı | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Koruma Derecesi | IP4X harici muhafaza / IP2X dahili bölmeler |
| Ortam Sıcaklığı | -15°C ila +40°C |
| Bağıl Nem | Günlük ortalama ≤%95; aylık ortalama ≤90% |
| Rakım | ≤1000m, daha yüksek rakımlar için değer kaybıyla |
| Kurulum | Kapalı |
| Sistem | Üç fazlı AC |
Nihai elektrik konfigürasyonu, gerçek proje voltajına, akımına, arıza seviyesine göre onaylanmalıdır. yalıtım gereksinimleri, koruma şeması ve kurulum koşulları.
33kV sınıfı bir şalt tesisi projesi için satın alma, elektrik sisteminin tamamına göre yapılmalıdır. tek başına dolap miktarı. Proje ekibi, nominal sistem voltajını, sürekli yük akımını, kısa devre seviyesi, besleyici miktarı, trafo kapasitesi, kablo düzeni, koruma gereksinimleri ve gerekli ölçüm fonksiyonları.
Daha büyük projeler için ürün yelpazesi farklı dolap fonksiyonları içerebilir. Gelen, giden, PT, ölçüm, otobüs bölümleyici ve izolasyon konfigürasyonları elektriksel tek hat şemasına göre birleştirilebilir.
Bu yaklaşım, şalt sistemi ile bağlı transformatörler, kablolar, koruma cihazları arasındaki uyumsuzlukların önlenmesine yardımcı olur. ve aşağı yöndeki yükler.
Nihai kabin düzenlemesi projenin elektrik mimarisine göre geliştirilebilir. Farklı Çok sayıda gelen ve giden devre, koordineli bir şalt düzeni halinde düzenlenebilir.
Tipik bir dağıtım sistemi, yukarı yöndeki güç kaynağına bağlı bir gelen kabini içerebilir. Transformatörleri veya ana yükleri besleyen çıkış kabinleri ve gerilim için ek PT veya ölçüm kabinleri ölçüm ve enerji izleme.
Projenin iki güç kaynağına veya bölünmüş veri yolu bölümlerine ihtiyaç duyduğu durumlarda, veri yolunu bölümlendirme işlevleri de kullanılabilir. kadrosuna dahil edildi.
Bu konfigürasyon yöntemi, ekipmanın hem bireysel trafo merkezleri hem de daha büyük çoklu kabinler için uygun olmasını sağlar dağıtım sistemleri.

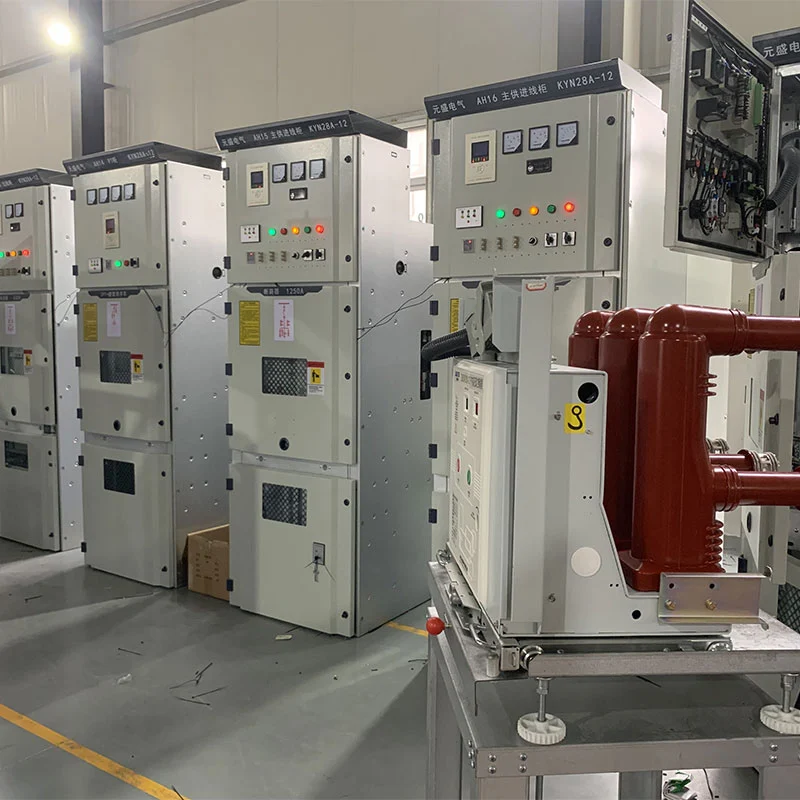

Teslimattan önce, tamamlanmış şalt sistemi kabin tertibatının, ana devre bağlantılarının, ikincil kablolama, mekanik çalışma ve ilgili elektrik fonksiyonları.
Çekmeceli mekanizma, devre kesicinin çalışması, kilitleme fonksiyonları, topraklama düzeni ve kabin Üretim denetimi sürecinde inşaat kontrol edilir.
Usune, proje gereksinimlerine göre ilgili denetim kayıtlarını ve test belgelerini sağlayabilir; Sevkiyattan önce ekipmanı doğrulamak için müşteriler, EPC yüklenicileri ve üçüncü taraf denetçiler.
Orta gerilim şalt sisteminin değeri, başlangıçtaki elektriksel değeriyle sınırlı değildir. Büyük için Altyapı ve endüstriyel projelerde ekipmanın aynı zamanda organize, planlı çalışmayı desteklemesi gerekir. bakım, gelecekteki devre yönetimi ve daha geniş güç dağıtım ağıyla istikrarlı entegrasyon.
KYN61-40.5 33kV İç Mekan VCB Şalt Panelinin bölümlere ayrılmış yapısı, tanımlanmış bir düzenleme sağlar Birincil ve ikincil ekipmanlar için, çekmeceli devre kesici tasarımı anahtarlama ünitesinin Muayene ve bakım için taşındı.
Elektrik dağıtımının uzun yıllar boyunca faaliyet göstermesi beklenen tesisler için bu kombinasyon, daha yönetilebilir bir orta gerilim dağıtım sistemi sağlar ve gelecekteki bakım planlamasını basitleştirir.
Sağlanan spesifikasyon 3,6kV, 7,2kV, 12kV, 24kV ve 36kV konfigürasyonlarını içerir. Gerçek nominal voltaj Müşterinin güç sistemine göre onaylanmalıdır.
Sağlanan spesifikasyon, 33kV sınıfı sistemler için dikkate alınabilecek 36kV nominal konfigürasyonu listelemektedir. gerçek sistem gereksinimlerinin, yalıtım seviyesinin ve geçerli standartların doğrulanması.
Orta gerilim güç alımı, dağıtımı, anahtarlaması, koruması, ölçümü ve kontrolü için kullanılır. iç mekan üç fazlı AC güç sistemleri.
Sağlanan konfigürasyonlar 630A ila 3150A arasındadır. Maksimum değere göre doğru derecelendirme seçilmelidir. sürekli yük ve proje tasarımı.
Mevcut değerler 25kA, 31,5kA, 40kA ve 50kA'yı içerir ve geçerli değer hesaplanan hataya göre belirlenir Elektrik sisteminin seviyesi.
Evet. Usune, gelen, giden, PT, ölçüm, veri yolu bölümleyici ve izolasyon fonksiyonlarını aşağıdakilere göre yapılandırabilir: müşterinin tek hat şeması ve teknik gereksinimleri.
Usune, ISO 9001, ISO 14001 ve ISO 45001 yönetim sistemleri kapsamında faaliyet göstermektedir. Ürünler buna göre tasarlanmıştır Geçerli IEC ve GB standartları ve geçerli yapılandırmalar için CE sertifikası mevcuttur.
Evet. Usune, aşağıdakilere göre teknik özellikler, test raporları, çizimler ve diğer proje belgelerini sağlayabilir: Müşteri ve mühendislik gereksinimleri.
Standart konfigürasyon iç mekan kurulumu için tasarlanmıştır. Yüksek irtifa, yüksek gibi özel koşullar nem veya olağandışı çevre koşulları siparişten önce onaylanmalıdır.
