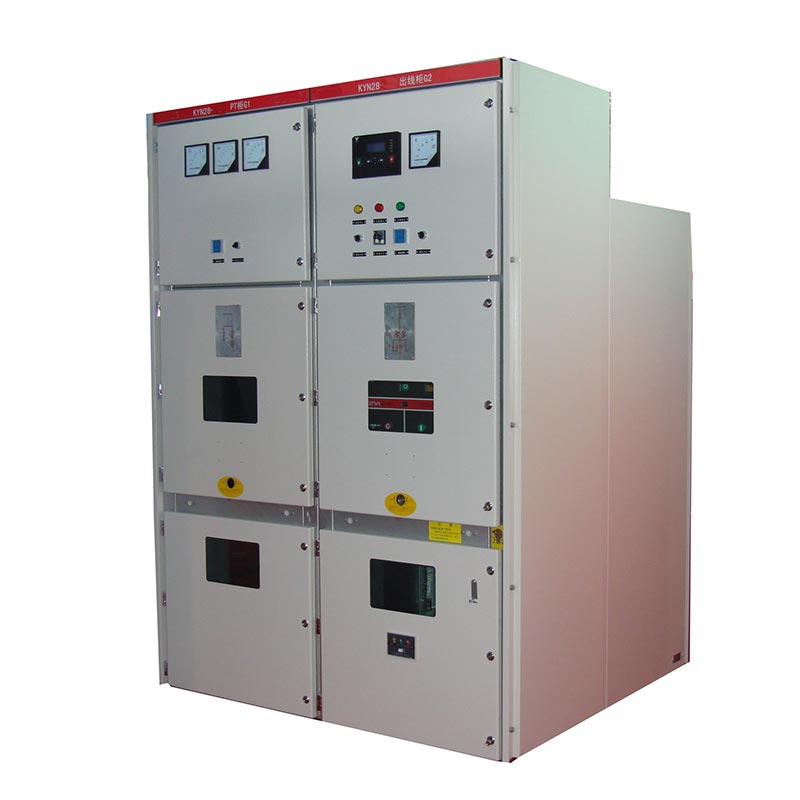

Kyn28 Şalt Cihazı 20kv

Usune Kyn28 Şalt Cihazı 20kV, öncelikle 24kV güçte kullanılan, iç mekan üç fazlı AC metal mahfazalı bir şalt cihazıdır. Elektrik enerjisinin alımını, dağıtımını, kontrolünü, korunmasını ve izlenmesini sağlayan sistemler.

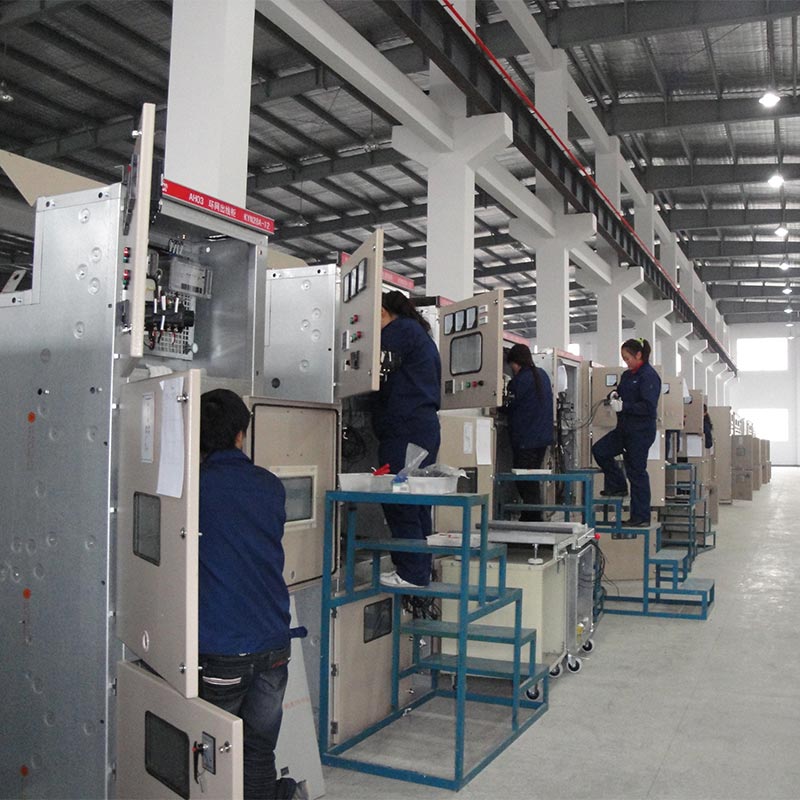

Ürün, IP4X koruma sınıfına (kabin) sahip, hava yalıtımı + ısıyla büzüşen/epoksi kaplama yalıtımı kullanır. Kompakt yapısı ve yüksek yalıtım seviyesi, onu çeşitli iç mekan güç dağıtım senaryolarına uygun hale getirir. olarak Profesyonel bir Çinli üretici tarafından üretilen orta gerilim güç dağıtım çözümü olan bu ürün, istikrarlı performans ve standartlaştırılmış tasarım, dünya çapındaki müşteriler için güvenilir, yüksek kaliteli bir tedarikçi tercihi haline geldi. Çekirdek üretiminin tamamı kendi fabrikamızda gerçekleştirilmektedir.

Alçak gerilim şalt sistemi

Orta gerilim şalt sistemi

Ana Teknik Parametreler

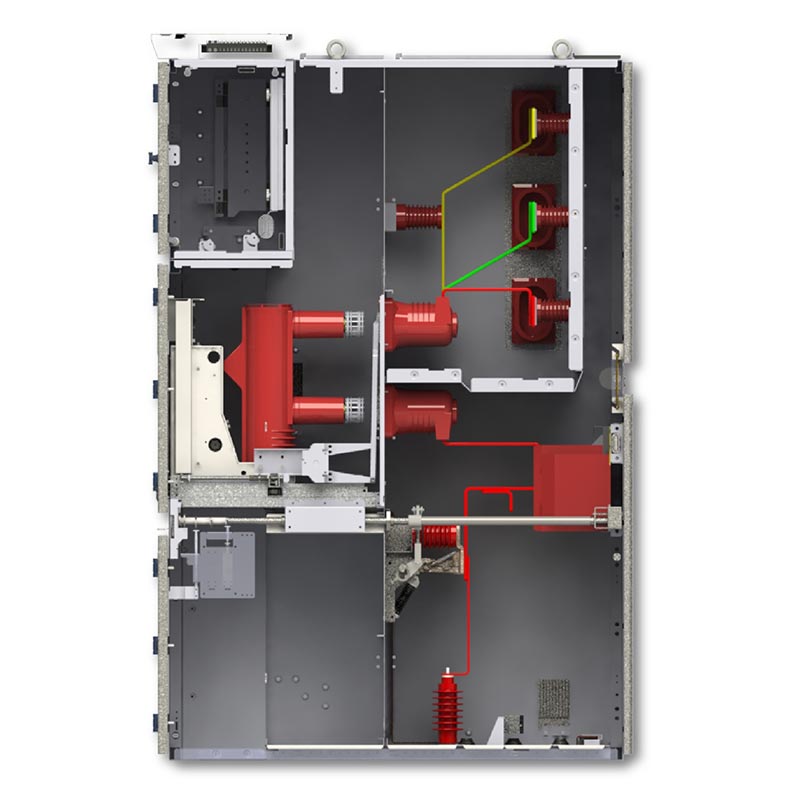

Dolap Bölme Yapısı

1. Devre Kesici Bölmesi: VS1/ZN63/VD4 tipi vakumlu devre kesici arabalarını kurar.
2. Busbar Bölmesi: Ana baraları, branşman baralarını ve izolatörleri düzenler.
3. Kablo Bölmesi: CT'ler, PT'ler, topraklama anahtarları, kablo terminalleri vb. ile donatılmıştır.
4. Kontrol Cihazı Bölmesi: Röleleri, koruma cihazlarını, cihazları ve ikincil devreleri kurar.
5. Basınç Tahliye Kanalı: Operasyonel güvenliği artırmak için üst kısımda bir ark tahliye cihazı ile donatılmıştır.

Temel Ürün Özellikleri

1. Arızanın yayılmasını ve karşılıklı girişimi önlemek için tamamen metal izolasyon yapısı.
2. Kazara açılmayı, kapanmayı veya enerjili bir ortama girişi önlemek için beş korumalı mekanik kilitlemeyi tamamlayın bölmeler.
3. Ortaya monteli çıkarılabilir araba, ön taraftan çalıştırma ve bakıma izin vererek onarımları kolaylaştırır.
4. Kyn28 Şalt Sistemi 20kV, yüksek yalıtım seviyesine, güçlü arıza direncine, kompakt yapıya sahiptir ve aşağıdakiler için uygundur: çeşitli güç dağıtım şemaları.
5. İstikrarlı ve güvenilir kaliteyle uluslararası ve ulusal standartları karşılar.

Gerçek dünya uygulama durumu

Bir endüstri parkında bir enerji dağıtım istasyonu projesi. Önemli bir eyalet sanayi parkı birden fazla içerir Son derece yüksek güvenilirlik gerektiren fabrika binaları, ofis binaları ve destekleyici güç tesisleri Güç kaynağında güvenlik. Proje, nominal akımı 1250A olan 16 adet Usune Kyn28 Şalt Cihazı 20kV ünitesini seçti ve 31,5kA kısa devre kesme akımı.

Hizmete alınmasından bu yana iki yılı aşkın süredir ekipman istikrarlı bir şekilde çalışarak kısa devre hatalarını hızla gideriyor herhangi bir güvenlik olayı olmadan. Öne monteli bakım yapısı bakım zorluklarını önemli ölçüde azaltır ve aksama süreleri, parkın operasyon ve bakım departmanından büyük övgü alıyor.

Ürün Dış Boyutu

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: KYN28-24 şalt sistemine hangi voltaj seviyeleri uygulanabilir?

A1: Bu ürünün nominal voltajı 24kV'dur ve 50/60Hz üç fazlı AC güç sistemleriyle uyumludur. 3.6~12kV ve 24kV seviyeleri.

Soru 2: Şalt tertibatında hangi tip vakumlu devre kesici kullanılmalıdır?

Cevap2: Standart konfigürasyon, VS1 (ZN63) tipi vakumlu devre kesici arabası içerir ve ayrıca aşağıdakilerle uyumludur: Güçlü değiştirilebilirlik sunan VD4 gibi endüstri standardı devre kesiciler.

S3: Kyn28 Şalt Cihazı 20kV, endüstriyel ve madencilik işletmeleri gibi ağır yük uygulamaları için uygun mudur? veri merkezleri?

A3: Evet. Ürünün maksimum anma akımı 3150A ve kısa devre kesme akımı 31,5kA'dır, Güçlü dayanım kapasitesi sergileyen ve endüstriyel uygulamalardaki kritik yüklerin güç dağıtım ihtiyaçlarını karşılayan ve madencilik işletmeleri, veri merkezleri, yüksek binalar ve diğer benzer uygulamalar.
