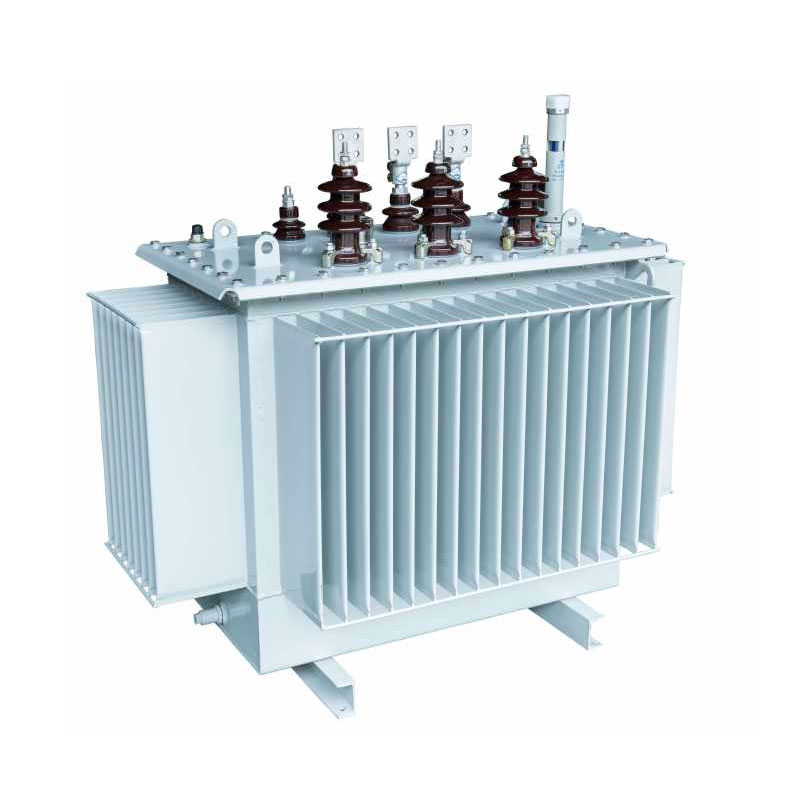

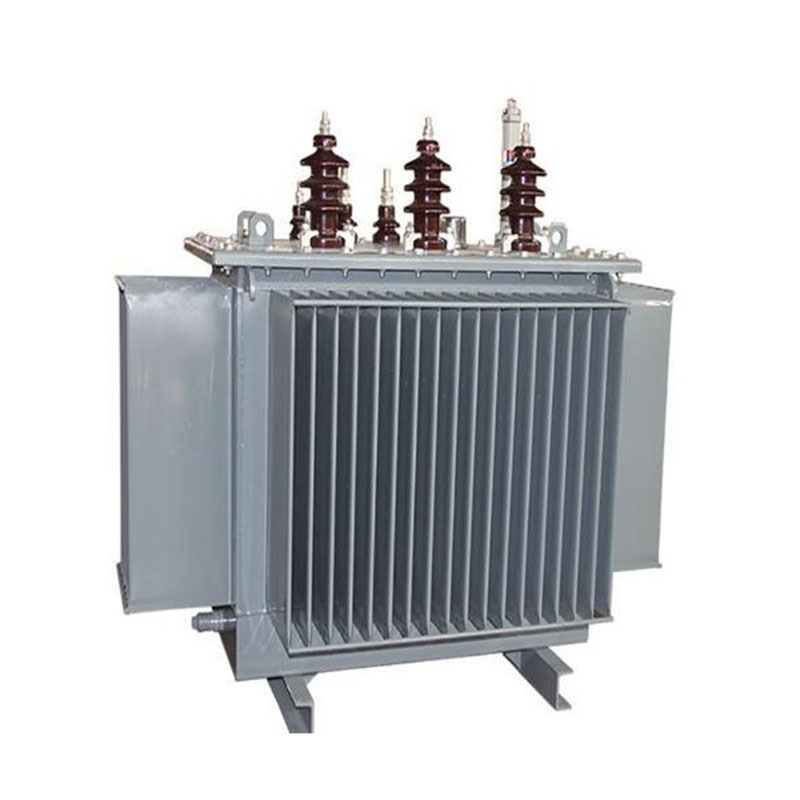

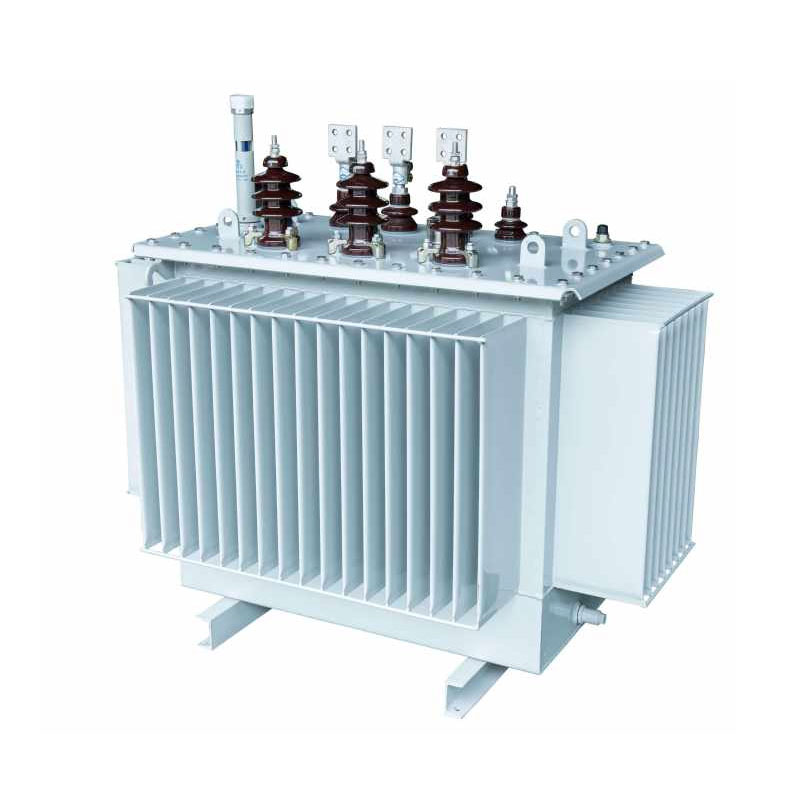

4000KVAÜç Fazlı Yağlı Trafo

Usune 4000kVA üç fazlı yağlı transformatör, 10kV, 20kV ve 20kV'luk üç ana akım voltaj seviyesini kapsar. 36kV, yükseltilmiş, yüksek verimli, enerji tasarruflu bir dağıtım transformatörünü temsil eder. Geleneksellikten uzaklaşmak istiflenmiş laminasyon çekirdek yapıları, eşkenar üçgen 3 boyutlu yara çekirdek düzenini benimser. Bu tasarım şunu sağlar: temel olarak bir daireye yaklaşan çekirdek kolon kesiti, sıkı sarım uyumu ve boşluksuz bir manyetik devre Geleneksel transformatörlerde bulunan üç faz dengesizliği, yüksek işletme kayıpları ve aşırı gürültü.

Standartlaştırılmış üretim hatları ve sıkı kalite kontrol sistemleriyle desteklenen ürün, güçlü çevresel özellikler sunar. uyarlanabilirlik ve yüksek operasyonel kararlılık. Karmaşık tesislerin uzun vadeli, güvenilir güç kaynağı taleplerini karşılar Şebeke yükseltmeleri, endüstriyel üretim ve prefabrik trafo merkezi entegrasyonu dahil olmak üzere senaryolar sunarken mükemmel enerji tasarrufu avantajları ve ekonomik değer.

Temel Yapısal Özellikler ve Ürün Avantajları

1. Optimize Edilmiş Çekirdek Yapısı: Ultra Düşük Kayıp ve Sessiz Çalışma

Çekirdek, ithal Alman Georg kullanılarak işlenmiş, yüksek saflıkta tane yönelimli silikon çelik saclardan yapılmıştır. çapraz kesme ekipmanı. Hassas 45° birleştirme işlemi ve çok aşamalı dairesel kesit kullanır Laminasyonla oluşturulan yapı, manyetik sızıntıyı ve histerezis kayıplarını etkili bir şekilde azaltır. Eşkenar Üçgen düzen, üç fazın tamamı için manyetik yolların eşit olmasını ve en aza indirilmesini sağlar. Tamamen Manyetik devre hava boşluklarını ortadan kaldıran tasarım, yüksüz kayıpları ve çalışma gürültüsünü önemli ölçüde azaltır, üçüncü harmonik oluşumunu bastırır ve hassas üç fazlı güç dengesine ulaşır.

2. Üstün kısa devre ve darbe direncine sahip güçlendirilmiş bobin tasarımı

Yüksek gerilim bobini silindirik bir sargı tasarımı kullanırken, alçak gerilim bobini hem silindirik hem de silindirik sargı tasarımını destekler. ve folyo sarma işlemleri. Optimize edilmiş bobin yapısı rasyonel bir manyetik devre dağılımı sağlar, Transformatörün kısa devre darbelerine ve aşırı yüklere karşı direncini önemli ölçüde arttırır, böylece etkili bir şekilde Şebeke dalgalanmalarından kaynaklanan bobin deformasyonunun veya ekipman arızasının önlenmesi. Eşmerkezli sarma yapısı Uzun süreli yük koşullarında güvenli ve istikrarlı çalışmayı sağlayarak genel yapısal stabiliteyi artırır.

3. Zorlu koşullar ve uzun hizmet ömrü için tasarlanmış korozyona dayanıklı oluklu tank

Tank, özel bir Georg oluklu tank üretimi kullanılarak yüksek hassasiyetli soğuk haddelenmiş çelikten üretilmiştir. çizgi. Yüzey, yağa dayanıklı, petrokimya dereceli, özel korozyon önleyici bir kaplama ile kaplanmıştır. Kimyasal korozyon, onu çeşitli zorlu endüstriyel çalışma ortamlarına uygun hale getirir. Entegre oluklu yapı verimli ısı dağılımı sağlar ve termal genleşmeyi otomatik olarak karşılar ve trafo yağının daralması; ayrıca hava yalıtımlı iç tasarım, yaşlanmayı etkili bir şekilde yavaşlatır. Yalıtım yağı, ekipmanın genel hizmet ömrünü önemli ölçüde uzatır.

4. Yüksek operasyonel güvenlik faktörü sağlayan A Sınıfı yalıtım yapısı

4000kVA üç fazlı yağa batırılmış transformatörün tamamında A Sınıfı bir yalıtım yapısı kullanılır. Yüksek ve Düşük voltajlı bobinler eşmerkezli olarak düzenlenirken, bobinler arası boşlukta karton kılıflar ve iç yalıtımı ve ısı dağıtım sistemlerini optimize etmek için küçük yağ boşlukları. Bu etkili bir şekilde geliştirir ekipmanın yalıtım gücünü artırır, yalıtımın bozulması olaylarını ortadan kaldırır ve sürekli, güvenli çalışmayı sağlar Nominal yük ve orta aşırı yük koşulları altında.

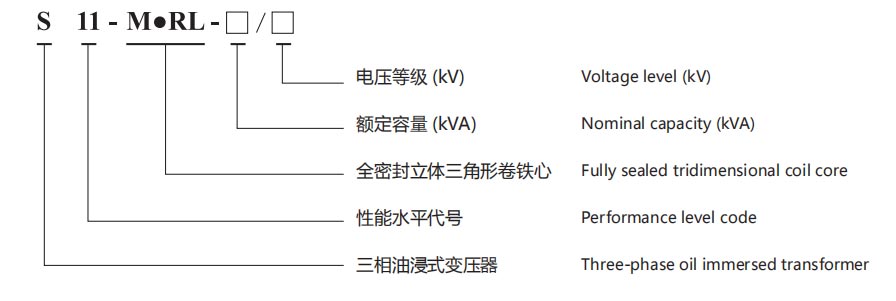

Ürün Tipi

Enerji Tasarrufu, Karbon Azaltımı ve Ekonomik Faydalar

Usune 4000kVA üç fazlı yağlı transformatör, mükemmel enerji tasarrufu performansına sahiptir. Yıllık işletme maliyetler ve karbon emisyonları standart endüstri formülleri kullanılarak doğru bir şekilde hesaplanabilir ve bu da aşağıdakiler için veri desteği sağlar: proje enerji değerlendirmeleri ve maliyet bütçelemesi:

1. Yıllık elektrik maliyeti formülü: Yıllık Elektrik Maliyeti (CNY/yıl) = [Yüksüz Kayıp (kW) + Yük Kaybı (kW) × (Ortalama) Yük Oranı)²] × 365 gün × 24 saat × Elektrik Fiyatı
2. Yıllık karbon emisyon formülü: Yıllık CO₂ Emisyonları = [Yüksüz Kayıp (kW) + Yük Kaybı (kW) × (Ortalama Yük Oranı)²] × 365 gün × 24 saat × Karbon Emisyon Faktörü (kg-CO₂/kWh)

Aynı kapasitedeki geleneksel transformatörlerle karşılaştırıldığında bu ürün, daha düşük boşta ve yük kayıplarına sahiptir. içinde endüstriyel üretim ve kentsel elektrik şebekeleri gibi uzun vadeli sürekli çalışmayı gerektiren senaryolarda etkili bir şekilde elektrik maliyetlerini düşürür ve karbon emisyonlarını azaltır. Şebeke enerji tasarrufu standartlarına ve yeşil standartlara tamamen uygundur. olağanüstü ekonomik ve çevresel faydalar sağlayan endüstriyel üretim gereksinimleri.

Teknik Parametreler

10kV S11 serisi üç fazlı yağlı dağıtım transformatörü

Not: Nominal kapasitesi 500 kVA ve altında olan transformatörler için tablodaki rampanın üzerindeki yük kaybı için geçerli Dyn11 bağlantı grubu ve rampanın altındaki yük kaybı Yyn0 bağlantı grubu için geçerlidir.

10kV S13 serisi üç fazlı ol-daldırma dağıtım transformatörü

10kV S14 serisi üç fazlı yağlı dağıtım transformatörü

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Pratik Mühendislik Uygulama Durumları

Durum 1: Bir Tekstil Endüstri Parkı İçin Güç Dağıtım Projesi

Shandong'daki büyük bir tekstil grubu, üretim hatlarını yıl boyunca sürekli olarak çalıştırıyor ve son derece yüksek taleplerde bulunuyor. Güç kaynağı kararlılığı. Projede, birden fazla Usune 4000kVA 10kV yağlı transformatör kullanılıyor. Park'ın çekirdek güç dağıtımı. Hizmete alınmasından bu yana, ekipman düşük gürültü ve düşük basınçla sorunsuz bir şekilde çalışmaktadır. enerji tüketimi. Üç fazlı voltaj dengesizliği ve yüksek enerji tüketimi gibi önceki sorunları çözdü transformatörlerin eskimesiyle bağlantılıdır; dolayısıyla işletmenin yıllık elektrik ve İşletme ve Bakım masraflarını etkili bir şekilde azaltır tekstil üretim hatları için istikrarlı bir güç kaynağı sağlarken maliyetleri de azaltır.

Durum 2: Kentsel Prefabrik Trafo Merkezlerinin Desteklenmesi Projesi

Çin'in güneyindeki bir kıyı şehrinde bir elektrik şebekesi yükseltme projesi için Usune 4000kVA 20kV yağlı transformatörler prefabrik trafo merkezlerini donatmak için seçildi. Kompakt bir yapıya ve güçlü bir çevreye sahiptir uyarlanabilirlik, ürün kompakt kentsel yerleşimlere mükemmel uyum sağlar ve karmaşık dış mekan işletimine dayanıklıdır koşullar. Ekipman iki yılı aşkın süredir harmonik parazit olmadan ve kararlı bir şekilde güvenli bir şekilde çalıştı voltaj çıkışı, kentsel ticari ve yerleşim alanları için güç kaynağı kalitesini önemli ölçüde artırır ve şehrin şebeke iyileştirmesinin verimli bir şekilde uygulanmasını kolaylaştırmak.

SSS

S1: Usune 4000kVA yağlı transformatör hangi voltaj değerlerini ve uygulama senaryolarını destekler?

Bu ürün, standart sivil ve endüstriyel alanları kapsayan üç ana akım voltaj değerini (10kV, 20kV ve 36kV) destekler. Güç dağıtım senaryoları. Özellikle kentsel ve kırsal şebeke iyileştirmeleri ve güç tedariği için çok uygundur. sanayi ve madencilik işletmeleri. Modüler trafo merkezleri ve prefabrik konteynerli sistemlerle sorunsuz bir şekilde entegre olur uygulamalar arasında olağanüstü çok yönlülük sergileyen trafo merkezleri.

S2: Geleneksel transformatörlerle karşılaştırıldığında bu ürünün temel enerji tasarrufu avantajları nelerdir?

Ürün, 3 boyutlu eşkenar üçgen yara çekirdek yapısına sahiptir; manyetik devre boşluksuzdur, üç fazlı manyetik yollar hem en kısa hem de eşit uzunlukta olup, yüksüz ve manyetik durumları büyük ölçüde azaltır sızıntı kayıpları. Hassas silikon çelik sac kesimi ve optimize edilmiş bobin yapısıyla birleştiğinde, çalışma enerji tüketimi ve gürültü. Uzun vadeli çalışma, elektrik maliyetlerinde önemli azalmalar sağlar ve Yeşil enerji verimliliğine yönelik Devlet Şebeke standartlarına tamamen uygun karbon emisyonları.

S3: 4000kVA üç fazlı yağa batırılmış transformatör çevresel uyumluluk ve çevresel uyumluluk açısından nasıl bir performans sergiliyor? hizmet ömrü?

Ekipman, yağa karşı dayanıklı olmasını sağlayan A Sınıfı izolasyon ve endüstriyel seviyede korozyon önleyici kaplamalar kullanır kirlenmeye, kimyasal korozyona ve sıcaklık dalgalanmalarına karşı koruma sağlar; bu da onu çeşitli zorlu işlemlere uygun hale getirir koşullar. Oluklu yağ deposu üniteyi havadan izole ederek izolasyon yağının eskimesini etkili bir şekilde geciktirir ve Yağ değişim ve bakım sıklığının azaltılması. Standart çalışma koşulları altında transformatör şunları sunar: uzun hizmet ömrü ve düşük bakım maliyetleri, endüstriyel ortamlar gibi çeşitli ortamlarda istikrarlı performans sağlar üretim tesisleri ve dış mekan elektrik şebekeleri.
