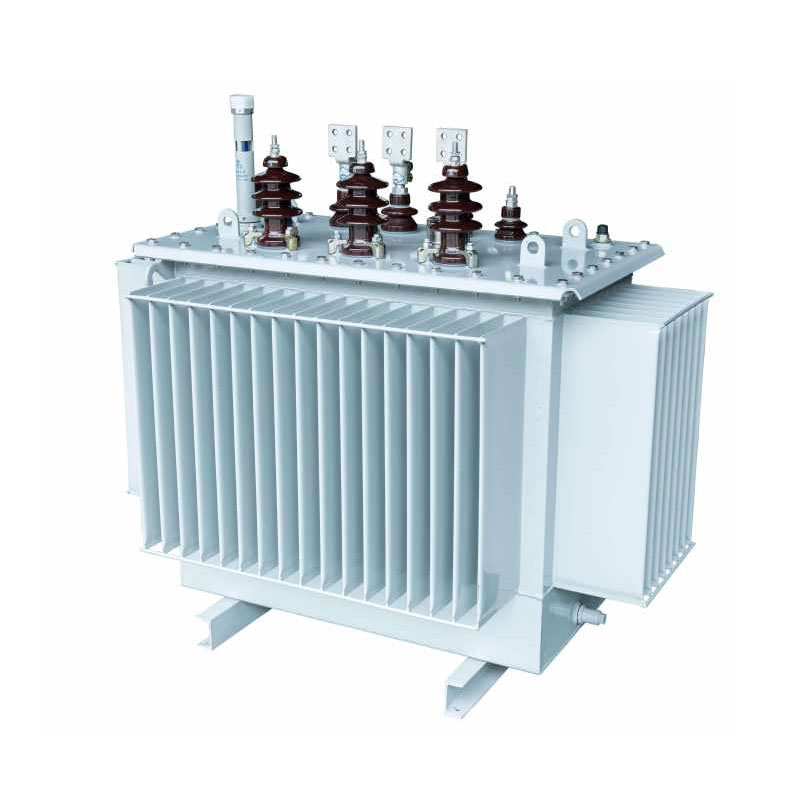

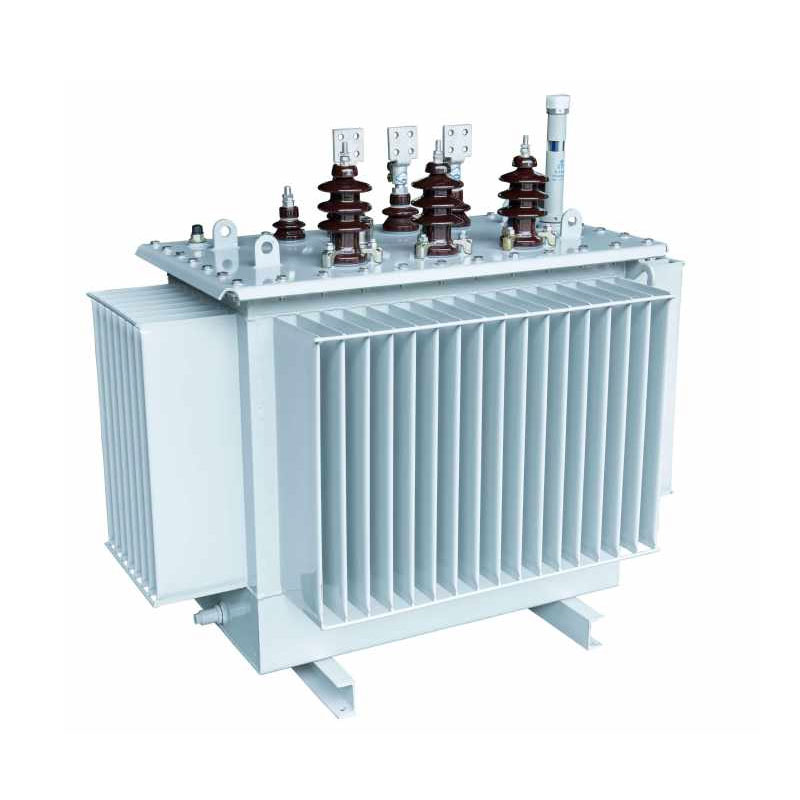

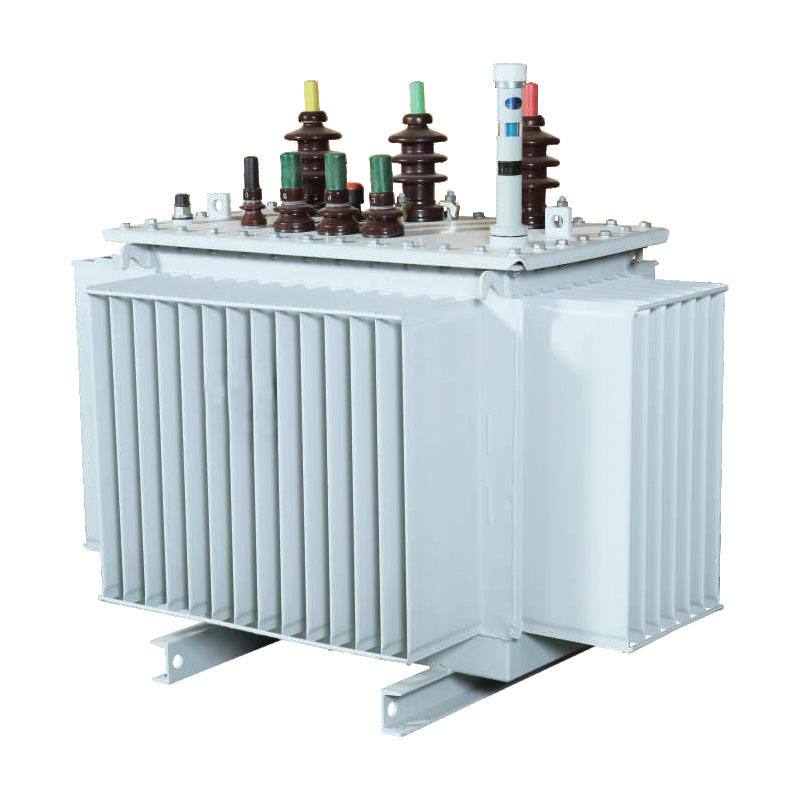

Usune 1600kVA yağlı dağıtım transformatörü, geleneksel dağıtım transformatörlerinde karşılaşılan yaygın sorunları ele alacak şekilde optimize edilmiştir. Transformatörlerin yüksek kayıplar, aşırı gürültü, üç faz dengesizliği ve zayıf çevresel uyumluluk gibi. Çekirdek eşkenar üçgen oluşturan 3 boyutlu yara düzenini kullanır; manyetik devre boşluksuzdur ve üç eşit uzunluktadır mesafe olarak en aza indirilmiş manyetik yollar. Çekirdek kolon kesiti önemli ölçüde dairesel bir şekle yaklaşmaktadır. Manyetik geçirgenlik verimliliğini artırarak, yüksüz kayıpları ve çalışma gürültüsünü temel olarak azaltarak, hassas sonuçlar elde edilmesini sağlar. üç fazlı denge ve harmonik parazitin azaltılması.
10kV, 20kV ve 36kV gerilim uygulamalarına uygun olan ürün, standart tesislerde hassas bir şekilde üretilmektedir. ve sıkı, kapsamlı testlere tabi tutulur. İstikrarlı performansa, güçlü aşırı yük direncine ve yüksek özelliklere sahiptir. operasyonel güvenlik, onu prefabrik veya modüler trafo merkezleriyle entegrasyon için ideal bir seçim haline getiriyor ve tercih edilen bir modern akıllı şebeke yükseltmeleri için çözüm.
Çekirdek, ithal Batı kullanılarak işlenmiş, yüksek geçirgenliğe sahip, düşük kayıplı, tanecik odaklı silikon çelik levhalar kullanır. Alman Georg enine kesme ekipmanı ve 45° kesintisiz birleştirme tekniği. Silikon çelik levhalar oluşturulur çok adımlı dairesel kesitli bir yapıya dönüştürülerek manyetik devre hava boşlukları tamamen ortadan kaldırılır ve azaltılır kaçak akı kayıpları, böylece çalışma gürültüsünü ve yüksüz güç tüketimini etkili bir şekilde azaltır. Genel çekirdek yapısı kompakt ve sağlam olup, yüksek manyetik doyma direncine sahiptir ve uzun süreli, sorunsuz ekipman sağlar operasyon.
1600kVA yağlı dağıtım transformatörü farklı bir sargı tasarımı kullanır: yüksek gerilim sargısı silindirik bir yapıya sahiptir ve alçak gerilim sargısı hem silindirik hem de folyo tipini destekler konfigürasyonlar. Bu tasarım, ekipmanın kısa devreye ve yıldırıma karşı direncini önemli ölçüde artırır Darbeleri önleyerek bobin deformasyonunu veya akım dalgalanmalarından kaynaklanan hasarı önler. Yüksek ve eşmerkezli düzenleme alçak gerilim bobinleri manyetik devre dağıtımını optimize ederek daha düzgün güç iletimi sağlar ve genel operasyonel verimliliği kapsamlı bir şekilde iyileştirmek.
Tank, özel bir oluklu tank üretim hattı kullanılarak yüksek hassasiyetli soğuk haddelenmiş çelikten üretilmiştir. Yüzeyi, yağa ve suya karşı uzun süreli direnç sunan, petrokimya dereceli korozyon önleyici bir kaplama ile kaplanmıştır. kimyasal erozyon, onu çeşitli zorlu endüstriyel ortamlara uygun hale getirir. Oluklu yapı bir hizmet vermektedir çift amaçlı: tam yükte çalışma sırasında sıcaklık artışını dengelemek için verimli ısı dağıtımını kolaylaştırır aynı zamanda transformatör yağının termal genleşmesini ve büzülmesini de karşılar. Tamamen kapalı yapı Üniteyi havadan izole ederek izolasyon yağının eskimesini yavaşlatır ve ekipmanın kullanım ömrünü önemli ölçüde uzatır. servis ömrü.
Ünite, yüksek dielektrik dayanımı ve mükemmel özellikleriyle karakterize edilen A Sınıfı bir yalıtım sistemi kullanır. yüksek sıcaklık direnci. Yüksek ve alçak gerilim bobinleri eşmerkezli olarak düzenlendiğinde, bobinler arası boşluk iç kısmı optimize etmek için kağıt boru kılıfını küçük yağ boşluklarıyla birleştiren kompozit bir yapı kullanır yalıtım düzenini ve yalıtımın "ölü bölgelerini" ortadan kaldırın. Bu, voltaj dayanma kapasitesini etkili bir şekilde artırır ve yalıtım stabilitesi, dielektrik bozulmayı ve deşarj hatalarını önleyerek güvenli ve güvenilir olmasını sağlar uzun süreli operasyon.
Usune 1600kVA yağlı dağıtım transformatörü, olağanüstü enerji tasarrufu performansı sunarak kullanıcılar için yıllık elektrik maliyetlerini ve karbon emisyonlarını önemli ölçüde azaltır. Aşağıdaki temel formüller ekipmanın operasyonel değerinin kesin olarak belirlenmesine olanak tanır:
1. Yıllık Elektrik Maliyeti Formülü: Yıllık Maliyet (CNY/yıl) = [Yüksüz Kayıp (kW) + Yük Kaybı (kW) × (Ortalama Yük Faktörü)²] × 365 gün × 24 saat × Elektrik Fiyatı
2. Karbon Emisyonu Formülü: Yıllık CO₂ Emisyonları = [Yüksüz Kaybı (kW) + Yük Kaybı (kW) × (Ortalama Yük Faktörü)²] × 365 gün × 24 saat × Karbon Emisyon Faktörü (kg-CO₂/kWh)
Aynı özelliklerdeki geleneksel transformatörlerle karşılaştırıldığında bu ürün, daha düşük yüksüz ve yük kayıplarına sahiptir. Ortalama %60 yük faktörüyle tipik endüstriyel çalışma koşullarında bu ünite, kurumsal enerji maliyetlerini doğrudan düşürerek ve karbon emisyonlarını azaltarak önemli miktarda elektrik tasarrufu sağlar. Kullanıcılar için hem ekonomik hem de çevresel değer yaratarak "Çift Karbon" politikası gerekliliklerine uygundur.
| Nominal kapasite (kVA) | YG (kV) | Yüksek gerilim kademe aralığı | AG (kV) | Vektör grubu | Yüksüz kayıp (kW) | yük kaybı (kW) | Yüksüz akım (%) | Empedans (%) | Toplam ağırlık (kg) | U×G×Y (mm) | Kurulum merkezi / kurulum deliği (mm) |
| 30 |
6 6.3 10 10.5 11 |
±%5 ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Not: Nominal kapasitesi 500 kVA ve altında olan transformatörler için tablodaki rampanın üzerindeki yük kaybı için geçerli Dyn11 bağlantı grubu ve rampanın altındaki yük kaybı Yyn0 bağlantı grubu için geçerlidir.
| Nominal kapasite (kVA) | YG (kV) | Yüksek gerilim kademe aralığı | AG (kV) | Vektör grubu | Yüksüz kayıp (kW) | yük kaybı (kW) | Yüksüz akım (%) | Empedans (%) | Toplam ağırlık (kg) | U×G×Y (mm) | Kurulum merkezi / kurulum deliği (mm) |
| 30 |
6 6.3 10 10.5 11 |
±%5 ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Nominal kapasite (kVA) | YG (kV) | Yüksek gerilim kademe aralığı | AG (kV) | Vektör grubu | Yüksüz kayıp (kW) | yük kaybı (kW) | Yüksüz akım (%) | Empedans (%) | Toplam ağırlık (kg) | U×G×Y (mm) | Kurulum merkezi / kurulum deliği (mm) |
| 30 |
6 6.3 10 10.5 11 |
±%5 ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Profesyonel ve güvenilir bir güç ekipmanı tedarikçisi olarak Usune'un 1600kVA 10kV yağlı dağıtım transformatörü, Guangdong, Lufeng, Donghai Kasabasındaki kentsel-kırsal ızgara yenileme projesinde başarıyla uygulandı. Kurulum Yetersiz güç kapasitesi ve dengesiz tedarik ile ilgili yerel sorunları etkili bir şekilde çözdü.
Yükseltme işleminden önce bölgenin geleneksel dağıtım ekipmanı yeterli kapasiteye sahip değildi; yoğun yaz aylarında talep nedeniyle voltaj düşüşleri ve aşırı yükten kaynaklanan kesintiler gibi sorunlar yaygındı ve konut elektriğini ciddi şekilde etkiliyordu Küçük ve mikro işletmelerin kullanımı ve operasyonları. 2026 yılında yerel enerji tedarik bürosu şebeke yükseltme işlemini başlattı proje. Ürün performansı, enerji tasarrufu özellikleri ve operasyonel özelliklerin çok boyutlu bir karşılaştırmasından sonra istikrar için Usune'un yüksek verimli yağlı dağıtım transformatörünü seçtiler.
Projede prefabrik trafo merkezi kurulum modeli kullanıldı. Hizmete alındıktan sonra ekipman aşağıdaki özelliklerle karakterize edilir: düşük kayıplar, düşük gürültü ve mükemmel üç fazlı denge; bölgenin güç kaynağı darboğazlarını etkili bir şekilde ortadan kaldırdı. Ünite, yüksek sıcaklık ve yüksek yüklü yaz koşullarında, anormal gürültü veya harmonik olmadan stabil şekilde çalışır. girişim. Ölçülen veriler, ekipman kayıplarının standart transformatörlerin standartlarından çok daha düşük olduğunu göstermektedir. ulusal kriterler; yıllık şebeke elektrik maliyetleri %18'in üzerinde düştü ve buna karbon emisyonlarındaki azalma eşlik etti. Bu istikrarlı güç kaynağı, bölge sakinleri için güvenilir elektrik ve yerel işleme için sürekli üretim sağlar Projeyi doğu Guangdong'daki enerji tasarruflu şebeke yenilemeleri için bir referans noktası olarak kuran işletmeler.
Ürün grubu, olağanüstü uyarlanabilirlik sunan 10kV, 20kV ve 36kV voltaj seviyelerini kapsar. Öncelikle kentsel-kırsal şebeke yükseltmeleri, endüstriyel ve madencilik işletmelerine yönelik enerji dağıtımı ve kimya ve gıda işleme tesisleri gibi zorlu endüstriyel ortamlar. Prefabrik ile uyumludur muhafazalar ve kombine trafo merkezleri ve tünel mühendisliği gibi senaryoların yüksek güç kaynağı taleplerini karşılar projeler ve büyük ticari kompleksler.
Aynı kapasitedeki geleneksel transformatörlerle karşılaştırıldığında bu ürün dört temel avantaj sunar: Birincisi, 3D boşluksuz manyetik devreye sahip sarılı çekirdek tasarımı, daha düşük kayıplara ve daha az gürültüye neden olur; ikincisi, optimize edilmiş bobin ve yalıtım yapısı üstün kısa devre direnci ve gelişmiş çalışma güvenliği sağlar; üçüncüsü, endüstriyel sınıf, korozyona dayanıklı oluklu yağ tankı zorlu çalışma koşullarına uygundur ve daha uzun servis ömrü; ve dördüncüsü, hassas üç fazlı dengeleme, üçüncü dereceden harmonikleri bastırarak daha fazlasını sağlar istikrarlı güç kaynağı kalitesi.
Ekipman, üniteyi havadan izole eden ve böylece yaşlanmayı geciktiren tamamen kapalı bir yağ tankı yapısına sahiptir. Yalıtım yağının kullanılması ve 20 yıldan fazla hizmet ömrü sağlanması. Olgun, güvenilir bir tasarım ve son derece Arıza oranı düşük olduğundan ünite sık sık bakım gerektirmez; yalnızca yağ seviyesi ve çalışma koşullarının periyodik kontrolleri yapılır. gürültüye ihtiyaç vardır. Geleneksel transformatörlerle karşılaştırıldığında, ilgili işçilik ve malzeme maliyetlerini önemli ölçüde azaltır. işletme ve bakım ile tüm yaşam döngüsü boyunca üstün maliyet etkinliği sunar.
