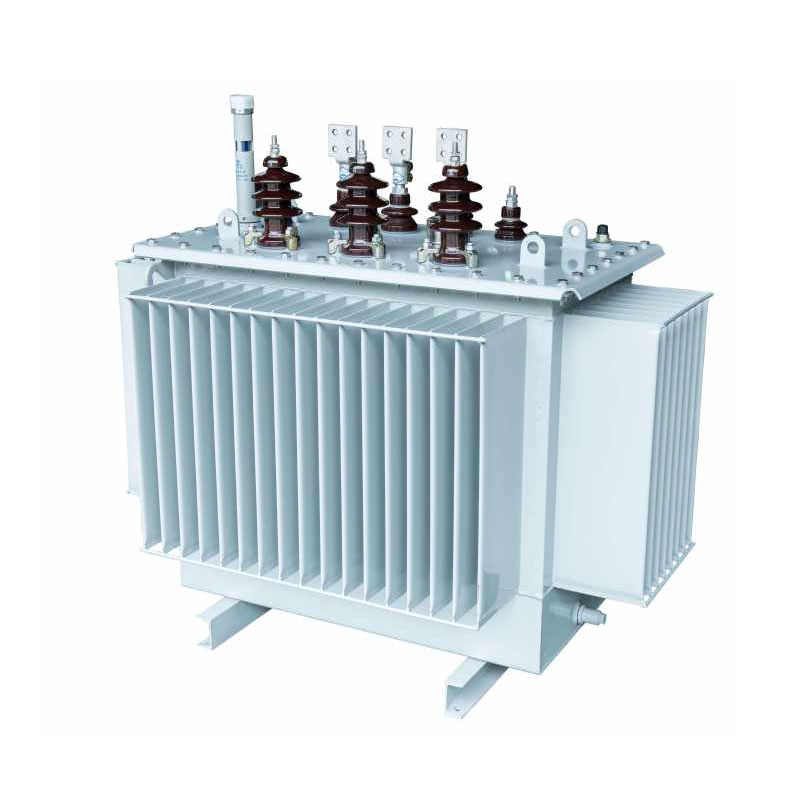

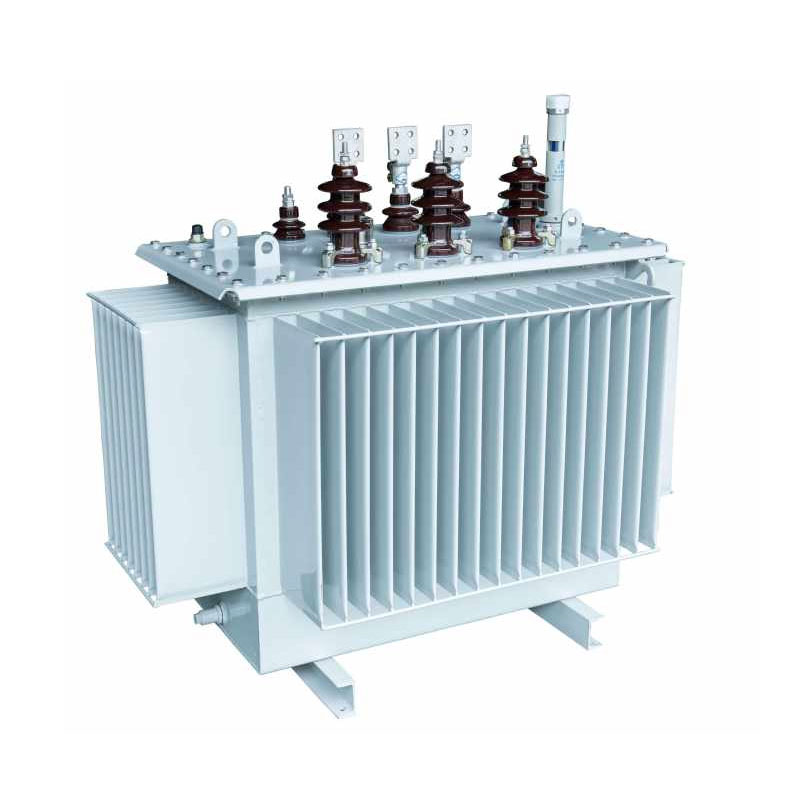

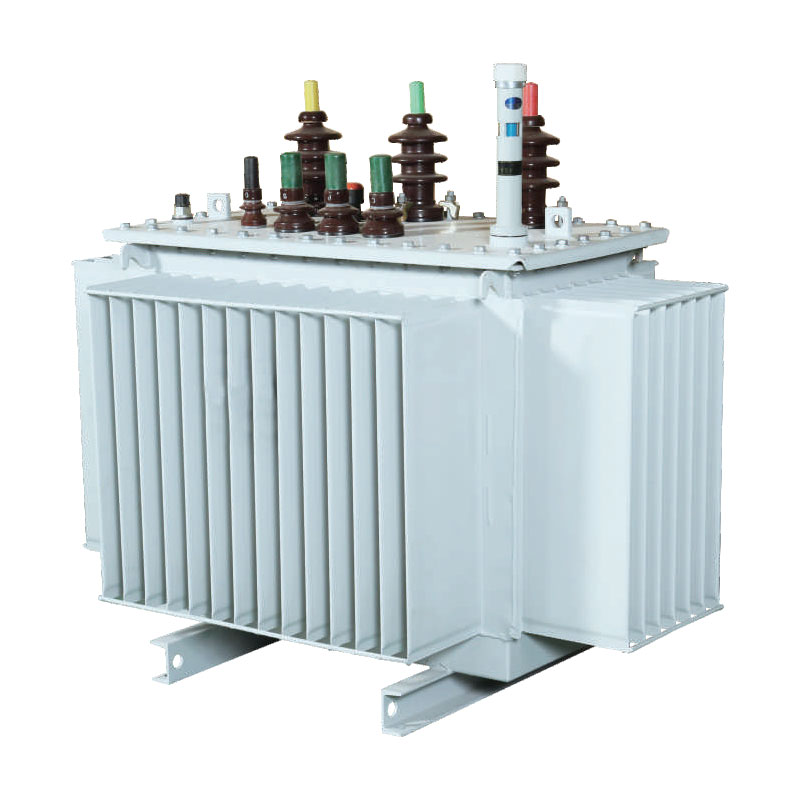

10kV, 20kV ve 36kV orta gerilim dağıtım uygulamaları için optimize edilmiş Usune 2500kVA sıvıya daldırılmış dağıtım Transformatörler, eşkenar üçgen 3 boyutlu sargılı çekirdek yapısını kullanarak geleneksel yığılmış çekirdekli modellerden farklılık gösterir. daha verimli bir manyetik devre sistemi ile sonuçlanır. Tasarım eşit ve aralıksız bir manyetik devre sağlar. Üç fazın tamamında minimum yol uzunlukları, yüksüz kayıpları ve çalışma gürültüsünü önemli ölçüde azaltırken aynı zamanda yüksek hassasiyetli üç fazlı denge ve üçüncü harmonik bastırma. Olgun yağa batırılmış yalıtımla birleştirilmiştir teknolojisi ve endüstriyel düzeyde korozyon önleyici tasarımı sayesinde transformatörler karmaşık çalışma koşullarına uyum sağlar ve tamamen Modern akıllı şebekelerin standardizasyon gereksinimlerini karşılayın.
Endüstri standartlarına tam olarak uygun şekilde üretilmiş ve test edilmiş olan bu transformatörler, şebeke yükseltmeleri için uygundur kentsel ve kırsal alanlarda ve ayrıca endüstriyel ve madencilik işletmelerine güç kaynağı. Sorunsuz bir şekilde entegre olurlar Kombine transformatörler ve prefabrik trafo merkezleri, güçlü uygulama çok yönlülüğü ve yüksek operasyonel özellikler sunar istikrar.
Çekirdek, yüksek geçirgenliğe sahip, düşük histerezisli tane yönelimli silikon çelik levhalar kullanır. Bunlar hassas kesim Alman GEORG çapraz kesim ekipmanı kullanılarak ve 45° kesintisiz birleştirme işlemiyle monte edildi. Yapraklar istiflenir Çok adımlı dairesel bir kesit oluşturarak manyetik sızıntıyı ve hava boşluğu kayıplarını tamamen ortadan kaldırır. Bu yüksüz güç tüketimini ve çalışma gürültüsünü etkili bir şekilde azaltır, uzun vadeli manyetik devre kararlılığı sağlar ve tutarlı performans.
2500kVA sıvıya daldırılmış dağıtım transformatörleri farklı bir bobin konfigürasyonuna sahiptir: yüksek gerilim Bobin silindirik bir yapı kullanırken alçak gerilim bobini silindirik ve folyo tipi arasında seçim sunar yapılar. Bu tasarım, ekipmanın kısa devre darbesine ve mekanik etkilere karşı direncini önemli ölçüde artırır. kararlılık, bobin deformasyonunu veya ani şebeke kısa devrelerinin neden olduğu hasarı etkili bir şekilde önler. Ek olarak, Manyetik alan dağıtımını optimize ederek daha verimli manyetik devre çalışması ve daha yüksek genel güç sağlar iletim verimliliği.
Tank, özel bir GEORG oluklu malzeme üzerinde imal edilmiş, yüksek hassasiyetli soğuk haddelenmiş çelik saclardan yapılmıştır. tank üretim hattı. Yüzey, yağa dayanıklı, petrokimya dereceli korozyon önleyici bir kaplama ile kaplanmıştır. kimyasallar ve oksidasyon nedeniyle zorlu endüstriyel ortamlara ve dış mekan çalışma koşullarına uygun hale gelir. oluklu yapı, termal genleşme ve büzülmeyi karşılarken verimli ısı dağılımı sağlar Çalışma sırasında izolasyon yağının. Tamamen yalıtılmış bir tasarım, üniteyi havadan izole ederek hava akışını önemli ölçüde yavaşlatır. Yalıtım yağının eskimesi ve ekipmanın genel servis ömrünün uzatılması.
Ekipman, eşmerkezli yüksek ve alçak gerilim bobin düzenlemelerine sahip A Sınıfı bir yalıtım sistemi kullanır; the bobinler arası boşluk, karton manşonları küçük yağ boşluğu bariyerleriyle birleştiren bir yapı kullanır. Bu katmanlı Yalıtım tasarımı, elektrik alanı stresini eşit şekilde dağıtır ve genel yalıtım gücünü etkili bir şekilde artırır Yalıtım bozulmalarını ve deşarj hatalarını önleyerek hem nominal şartlarda hem de emniyetli, uzun süreli çalışmayı garanti eder. ve kısmi yük koşulları.
Usune 2500kVA sıvıya daldırılmış dağıtım transformatörü, etkili bir şekilde önemli enerji tasarrufu avantajları sunar İşletmeler için hem operasyonel maliyetleri hem de karbon emisyonlarını azaltmak. Aşağıdaki temel fayda hesaplama formülleri şunları sağlar: Ekonomik ve çevresel değerin kesin ölçümü için:
1.Yıllık Elektrik Maliyeti Formülü: Yıllık Elektrik Maliyeti (CNY/yıl) = [Yüksüz Kayıp (kW) + Yük Kaybı (kW) × (Ortalama)
Yük Faktörü)²] × 365 gün × 24 saat × Elektrik Fiyatı
2.Karbon Emisyon Formülü: Yıllık CO₂ Emisyonları = [Yüksüz Kayıp (kW) + Yük Kaybı (kW) × (Ortalama Yük Faktörü)²] × 365
gün × 24 saat × Karbon Emisyon Faktörü (kg-CO₂/kWh)
Aynı kapasitedeki geleneksel transformatörlerle karşılaştırıldığında bu ürün, daha düşük boşta ve yük kayıplarına sahiptir. Uzun süreli çalışma, "Çift Karbon" ile uyumlu olarak elektrik maliyetlerini sürekli olarak düşürür ve karbon emisyonlarını azaltır olağanüstü ekonomik ve çevresel faydalar sağlarken aynı zamanda politikaları ve kurumsal yeşil üretim standartlarını da benimser.
| Nominal kapasite (kVA) | YG (kV) | Yüksek gerilim kademe aralığı | AG (kV) | Vektör grubu | Yüksüz kayıp (kW) | yük kaybı (kW) | Yüksüz akım (%) | Empedans (%) | Toplam ağırlık (kg) | U×G×Y (mm) | Kurulum merkezi / kurulum deliği (mm) |
| 30 |
6 6.3 10 10.5 11 |
±%5 ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Not: Nominal kapasitesi 500 kVA ve altında olan transformatörler için tablodaki rampanın üzerindeki yük kaybı için geçerli Dyn11 bağlantı grubu ve rampanın altındaki yük kaybı Yyn0 bağlantı grubu için geçerlidir.
| Nominal kapasite (kVA) | YG (kV) | Yüksek gerilim kademe aralığı | AG (kV) | Vektör grubu | Yüksüz kayıp (kW) | yük kaybı (kW) | Yüksüz akım (%) | Empedans (%) | Toplam ağırlık (kg) | U×G×Y (mm) | Kurulum merkezi / kurulum deliği (mm) |
| 30 |
6 6.3 10 10.5 11 |
±%5 ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Nominal kapasite (kVA) | YG (kV) | Yüksek gerilim kademe aralığı | AG (kV) | Vektör grubu | Yüksüz kayıp (kW) | yük kaybı (kW) | Yüksüz akım (%) | Empedans (%) | Toplam ağırlık (kg) | U×G×Y (mm) | Kurulum merkezi / kurulum deliği (mm) |
| 30 |
6 6.3 10 10.5 11 |
±%5 ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
2025 yılında sekiz adet Usune 2500kVA 10kV sıvıya daldırılmış dağıtım transformatörü, önemli bir bölgede başarıyla konuşlandırıldı. Shouguang, Shandong'daki kentsel-kırsal ızgara yenileme projesi. Bu üniteler modern tarım seralarına güç sağlıyor, endüstriyel parklar ve yerleşim alanları; ekipman stabilitesi, enerji ve enerji açısından sıkı standartlar gerektiren uygulamalar verimlilik ve çevreye uyum.
Prefabrik trafo merkezleri devreye alındıktan sonra yıl boyunca stabil ve hatasız olarak çalıştı. Ölçülen çalışma gürültüsü 55dB'nin altında kaldı, üç faz dengesizliği %1'den azdı ve üçüncü harmonik bastırma performans mükemmeldi. Proje, değiştirdikleri eski transformatörlerle karşılaştırıldığında %17,8'lik bir azalma elde etti. toplam kayıp ve yıllık elektrik maliyetlerinde 260.000 CNY'nin üzerinde tasarruf sağlandı. Tamamen kapalı tank tasarımı sorunları ortadan kaldırır izolasyon yağının eskimesi ve sızıntısıyla ilgili; Sıfır arızalı yıllık performans, ürünün stabilitesini tamamen doğrular ve kentsel-kırsal şebeke ortamlarında enerji tasarrufu avantajları.
Ürün grubu 10kV, 20kV ve 36kV orta gerilim seviyelerini kapsadığından kentsel-kırsal şebekeye uygundur. yenilemeler, endüstriyel ve madencilik işletmeleri, ticari parklar ve konut güç kaynağı senaryoları. Kombine transformatörler ve prefabrik trafo merkezleri için özel optimizasyonlar uygulanarak, dış ortamlar, zorlu endüstriyel koşullar ve kompakt kentsel dağıtım sahaları.
Üç temel avantajı vardır: Birincisi, boşluksuz, üç boyutlu bir yara çekirdeği yapısı kullanır; daha düşük kayıp ve gürültünün yanı sıra daha dengeli ve kararlı üç fazlı güç kaynağı. İkincisi, optimize edilmiş bobin ve Tank yapıları üstün kısa devre ve korozyon direnci sağlayarak ekipman arıza oranını azaltır. Üçüncüsü, tamamen yalıtılmış, hava yalıtımlı tasarım, yalıtım yağının yaşlanmasını yavaşlatarak hizmet ömrünü çok daha fazla uzatır. Geleneksel ekipmanlarla karşılaştırıldığında %20 oranında tasarruf sağlar ve uzun vadeli işletme ve bakım maliyetlerini azaltır.
Ürün, optimize edilmiş manyetik devreler ve yapısal tasarım sayesinde kaynaktaki işletme kayıplarını en aza indirir; ölçülen yüksüz ve yük kayıpları, ulusal standartları karşılayan geleneksel ekipmanlardan daha iyi performans gösterir. dayalı standartlaştırılmış enerji tüketimi ve karbon emisyon formülleri sayesinde uzun süreli çalışma, elektriği sürekli olarak azaltır işletmeler için maliyetler. Ayrıca enerji kayıplarının azalması, güç kaynağı tarafındaki karbon emisyonlarını doğrudan azaltır, Şebeke projeleri ve imalat işletmeleri için yeşil, düşük karbonlu iyileştirmeleri kolaylaştırmak ve böylece her ikisini de sağlamak ekonomik ve çevresel değer.
