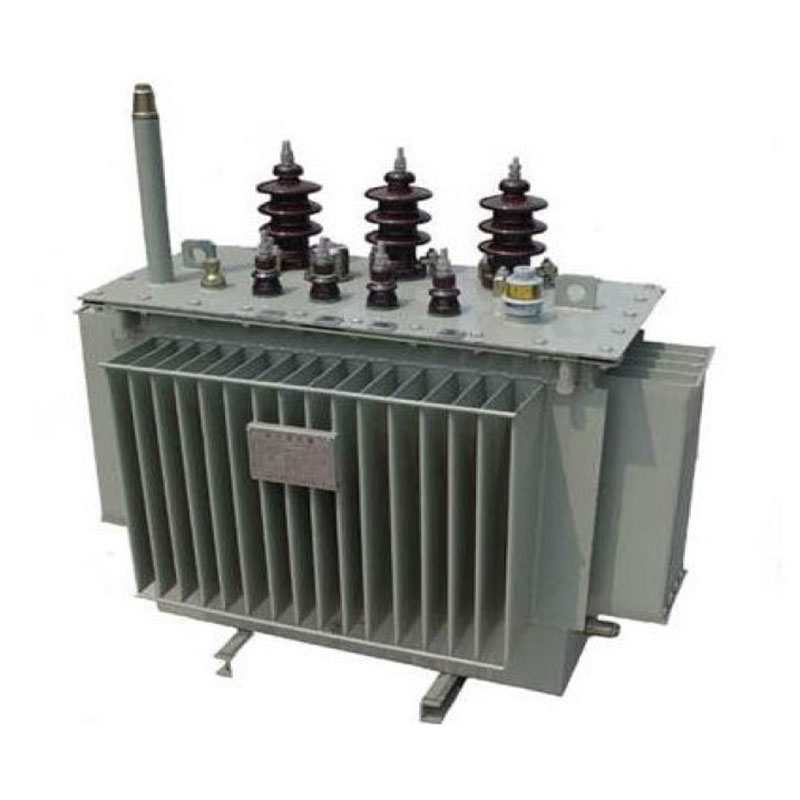

630kVA Yağlı Kendinden Soğutmalı Trafo

Bu 630kVA yağlı kendinden soğutmalı transformatör, yeni nesil yüksek performanslı dağıtımı temsil eder transformatörler. Çekirdeğinde eşkenar üçgen konfigürasyonunu temel alan 3 boyutlu bir yara tasarımı kullanılır ve bu sayede en kısa ve sıfır hava boşluğu ile üç fazın tümü için eşit uzunlukta manyetik yollar bulunurken, çekirdek kolon kesiti bir daireye yaklaşır. Geleneksel ekipmanlarla karşılaştırıldığında, kayıpları ve gürültüyü etkili bir şekilde azaltır, hassas sonuçlar elde eder. üç fazlı denge, üçüncü harmonikleri bastırır ve önemli ölçüde optimize edilmiş elektrik performansı sunar.

10kV, 20kV ve 36kV voltaj seviyelerini destekleyen ünite, hiçbir müdahale gerektirmeyen, yağa batırılmış bir kendi kendine soğutma yöntemini kullanır. Harici soğutma ekipmanı, kolay kullanım ve bakımın yanı sıra çeşitli çalışma koşullarına güçlü uyum sağlar koşullar. Kentsel ve kırsal şebekelerde, endüstriyel ve madencilik işletmelerinde ve entegre trafo merkezlerinde yaygın olarak kullanılmaktadır. uygulamalar. Olgun bir tedarik zinciri tarafından desteklenen, güvenilir bir güç ekipmanı tedarikçisi olan Usune, standartlaştırılmış, küresel müşterilere yüksek kaliteli ürünler ve kapsamlı destek hizmetleri.

Temel Yapısal Özellikler ve Teknik Avantajlar

1. Yüksek Hassasiyetli, Düşük Kayıplı Çekirdek

Çekirdek, ithal GEORG kullanılarak işlenmiş, yüksek geçirgenliğe sahip tane yönelimli silikon çelik levhalardan yapılmıştır. manyetik devredeki hava boşluklarını tamamen ortadan kaldırmak için çapraz kesme ekipmanı ve 45° kesintisiz birleştirme tekniği. levhalar, manyetik isteksizliği önemli ölçüde azaltan, yüksüz, çok adımlı dairesel bir kesit halinde oluşturulur kayıplar ve çalışma gürültüsü. Bu tasarım, üç fazlı transformatörler gibi geleneksel transformatörlerde yaygın olan sorunları çözer. dengesizlik ve yüksek kayıplar; böylece uzun vadeli, düşük tüketimli çalışma sağlanır.

2. Yüksek Mukavemetli, Darbelere Dayanıklı Bobin Yapısı

Yüksek gerilim sargısı silindirik bir yapı kullanırken, alçak gerilim sargısı aşağıdakiler arasında bir seçim sunar: belirli çalışma koşullarına uyacak şekilde silindirik ve folyo konfigürasyonları. Bu tasarım manyetik akıyı optimize eder dağıtım, ekipmanın kısa devrelere ve yıldırım dalgalanmalarına karşı direncini etkili bir şekilde artırırken Lokal aşırı ısınmanın önlenmesi. Üstün çalışma kararlılığı ve parazit direnci sağlayarak, endüstriyel alanlar ve dış mekan elektrik şebekeleri gibi karmaşık ortamlar için uygundur.

3. Korozyona Dirençli, Dayanıklı Oluklu Yağ Tankı

Tank, özel bir oluklu tank üretim hattı kullanılarak hassas soğuk haddelenmiş çelikten üretilmiştir ve Yağa maruz kalma gibi zorlu koşullara dayanmasını sağlayan korozyon önleyici bir yüzey kaplamasına sahiptir. kimyasal korozyon. Oluklu tasarım, verimli ısı dağılımını uyarlanabilir deformasyonla birleştirir yetenekler; Yalıtım yağının termal genleşmesini ve büzülmesini karşılar, tam bir hava sağlar Yağın yaşlanmasını geciktiren conta, ekipmanın servis ömrünü önemli ölçüde uzatır.

4. Yüksek Güvenlikli Yalıtım Yapısı

630kVA yağlı kendinden soğutmalı transformatör, eşmerkezli yüksek ve alçak gerilim sargıları. Bobinler arası yalıtım, karton kılıfları küçük parçalarla birleştiren kompozit bir tasarım kullanır. yağ boşlukları—yüksek dielektrik dayanımı ve mükemmel sızdırmazlık performansı sağlamak için. Bu tasarım etkili bir şekilde azaltır Sızıntı, kısa devre ve yalıtım bozulması gibi güvenlik riskleri, 24 saat sürekli çalışmayı destekler ve ulusal güç güvenliği standartlarına uygundur.

Ürün Tipi

Enerji Tasarrufu ve Ekonomik Fayda Analizi

630kVA yağlı kendinden soğutmalı transformatör, olağanüstü enerji tasarrufu ve karbon azaltma özellikleri sunar. Standartlaştırılmış formüller, yıllık elektrik maliyetlerinin ve karbon emisyonlarının hassas bir şekilde hesaplanmasına olanak tanır. kurumsal enerji verimliliği yükseltmeleri ve maliyet yönetimi için veri odaklı destek. Temel formüller aşağıdaki gibidir:

1. Yıllık elektrik maliyeti formülü: Yıllık Elektrik Maliyeti (CNY/yıl) = [Yüksüz Kayıp (kW) + Yük Kaybı (kW) × (Ortalama) Yük Faktörü)²] × 365 × 24 × Elektrik Fiyatı
2. Yıllık CO₂ emisyon formülü: Yıllık Karbon Emisyonları (kg) = [Yüksüz Kayıp (kW) + Yük Kaybı (kW) × (Ortalama Yük) Faktör)²] × 365 × 24 × Karbon Emisyon Faktörü (kg-CO₂/kWh)

Geleneksel, eski transformatörlerle karşılaştırıldığında bu ürün, önemli ölçüde daha düşük yüksüz ve yük kayıplarına sahiptir Yeşil enerji yükseltme politikalarıyla uyumlu olarak elektrik maliyetlerinin ve karbon emisyonlarının azaltılması. Yüksek sunuyor uzun vadeli operasyon için maliyet etkinliği ve kısa geri ödeme süresi, hem ekonomik hem de çevresel değer sağlar.

Teknik Parametreler

10kV S11 serisi üç fazlı yağlı dağıtım transformatörü

Not: Nominal kapasitesi 500 kVA ve altında olan transformatörler için tablodaki rampanın üzerindeki yük kaybı için geçerli Dyn11 bağlantı grubu ve rampanın altındaki yük kaybı Yyn0 bağlantı grubu için geçerlidir.

10kV S13 serisi üç fazlı ol-daldırma dağıtım transformatörü

10kV S14 serisi üç fazlı yağlı dağıtım transformatörü

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Gerçek Dünya Uygulama Durumları

1. Kentsel ve Kırsal Izgara İyileştirme Projesi

Zhejiang'daki kırsal bir şebeke iyileştirme projesinde, eski, yüksek kayıplı ekipmanlar gruplar halinde değiştirildi. Adresleme önemli yük dalgalanmaları, üç faz dengesizliği ve aşırı harmonikler gibi sorunlar nedeniyle bu Voltaj stabilizasyonu ve dengesi için 3D yara çekirdeğinin avantajlarından yararlanan ürün, temel olarak geliştirildi güç kaynağı kalitesi. Saha ölçümleri, birim başına yüksüz kayıpta %30'un üzerinde bir azalma ve %40'lık bir düşüş gösterdi. Dağıtım alanı için güç kaynağı arıza oranı. Ünite karmaşık kırsal işletime çok uygundur enerji verimli şebeke yükseltmelerini kolaylaştıran koşullar.

2. Ağır Hizmet Kamyon Şarj İstasyonu Projesi

Suzhou'daki bir ağır hizmet kamyon şarj istasyonu, destek sağlamak için bu transformatör modelinin birden fazla ünitesini kullandı. Yükleme yığınlarının sık sık başlatılmasını/durdurulmasını ve ani yük değişikliklerini içeren işlemler. Mükemmel ısı ile dağılım performansı (yağla daldırılmış kendinden soğutma), transformatör kararlı ve kontrol edilebilir bobini korur Aşırı ısınmaya bağlı arızalar olmadan tam yükte çalışma sırasındaki sıcaklıklar. Bu, 24 saat kesintisiz olmasını sağlar istasyon işletimi, bakım ve aksama süresiyle ilgili maliyetleri etkili bir şekilde azaltır.

SSS

S1: Usune 630kVA yağlı kendinden soğutmalı motorla hangi voltaj seviyeleri ve uygulama senaryoları uyumludur? trafo mu?

Ürün, tüm ana akım yüksek voltaj değerlerini (10kV, 20kV ve 36kV) destekler ve uygulamalar için uygundur. kentsel ve kırsal şebeke iyileştirmeleri, endüstriyel ve madencilik güç dağıtımı, şarj istasyonları ve prefabrik veya modüler trafo merkezleri. Dış mekan uygulamalarına uygun, fansız, yağa daldırılmış, kendinden soğutmalı bir tasarıma sahiptir. kurulum; olağanüstü uyarlanabilirlik sunarak aşırı sıcaklıklara, toza ve hafif korozyona dayanıklıdır çeşitli çalışma koşullarına.

S2: Bu transformatörün spesifik enerji tasarrufu avantajları nelerdir ve maliyetleri nasıl azaltır?

Ürünün temel enerji tasarrufu özelliği, manyetik alanı önemli ölçüde azaltan 3 boyutlu boşluksuz yara çekirdek yapısıdır. Harmonik ve ısıyla ilgili kayıpları etkili bir şekilde azaltırken devre, yüksüz ve yük kayıplarını azaltır. Standart altında çalışma koşullarında, genel enerji tüketimini geleneksel ekipmanlarla karşılaştırıldığında %20 ila %30 oranında azaltır. aynı kapasite. Bu, yıllık elektrik maliyetlerinde önemli tasarruflara ve karbon emisyonlarının azaltılmasına olanak sağlar. yeşil enerji politikalarıyla ve olağanüstü uzun vadeli ekonomik faydalar sağlayarak.

S3: Ekipmanın servis ömrü ve günlük işletme ve bakım (O&M) ile ilgili avantajları nelerdir?

Ekipman, hava yalıtımlı oluklu bir yağ deposu ve A Sınıfı korozyon önleyici yalıtım malzemeleri kullanır. yağın ve ünitenin yaşlanmasını önemli ölçüde geciktirerek standarttan daha uzun bir servis ömrü sağlar transformatörler. Düşük bir arıza oranına ve şoklara ve parazitlere karşı güçlü bir dirence sahiptir. Rutin bakım Yağ seviyelerinin ve yalıtım durumunun yalnızca periyodik kontrollerini gerektirir, bu da İşletme ve Bakımı basit ve uygun maliyetli hale getirir; ideal uzun vadeli, kesintisiz çalışma gerektiren senaryolar için.
