Hv Kapalı Vakumlu Devre Kesici

HV İç Mekan Vakumlu Devre Kesici, iç mekanda yüksek gerilimli üç konumlu bir vakumlu devre kesicidir ve şu şekilde konumlandırılmıştır: "güvenli, güvenilir, verimli, bakım gerektirmez ve tüm senaryolara uyarlanabilir." 3.6-12kV güce uygundur Geleneksel devre kesicilerin sıkıntılı noktalarına hitap eden ve güç için çekirdek koruma ünitesi görevi gören sistemler ızgaralar ve endüstriyel ekipmanlar.

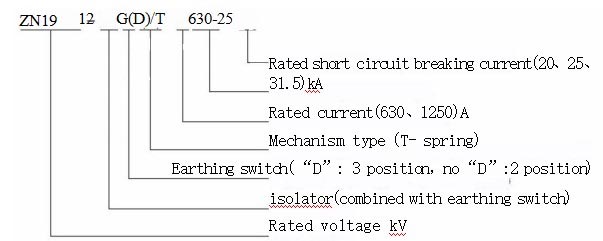

Ürün kodu ve anlamı

Not: Topraklama anahtarı yoksa, topraklama çalışma mili kilitleme mili görevi görür ve boyutları değişmeden kalır.

Temel Avantajlar

1. Üstün Elektromekanik Performans ve Uzun Ömür

Kararlı mekanik yapı ve mükemmel elektriksel performans. Mekanik ömrü 3000 çevrime ulaşır bağlantı kesme anahtarları, devre kesiciler için 10000 döngü ve topraklama anahtarları için 3000 döngü. Ana devre Katı hal gömülü direkleri kullanarak çevresel uyumluluğu ve yalıtım güvenilirliğini geliştirerek, bakım gerektirmeyen çalışma ve bakım maliyetlerinin azaltılması.

2. Modüler Tasarım ve Rahat Kullanım

Modüler çerçeve, birden fazla temel bileşeni birleştirerek minyatürleştirilmiş bir tasarım sağlar. Çalıştırma mekanizması şunları yapabilir: bağımsız olarak değiştirilip bakımı yapılabilir, manuel çalıştırmayı, AC/DC enerji depolamayı ve uzaktan kontrolü destekler, Farklı operasyonel ihtiyaçlara uyum sağlamak ve verimliliği artırmak.

3. Yanlış Kullanımı Önlemek İçin Çoklu Korumalar

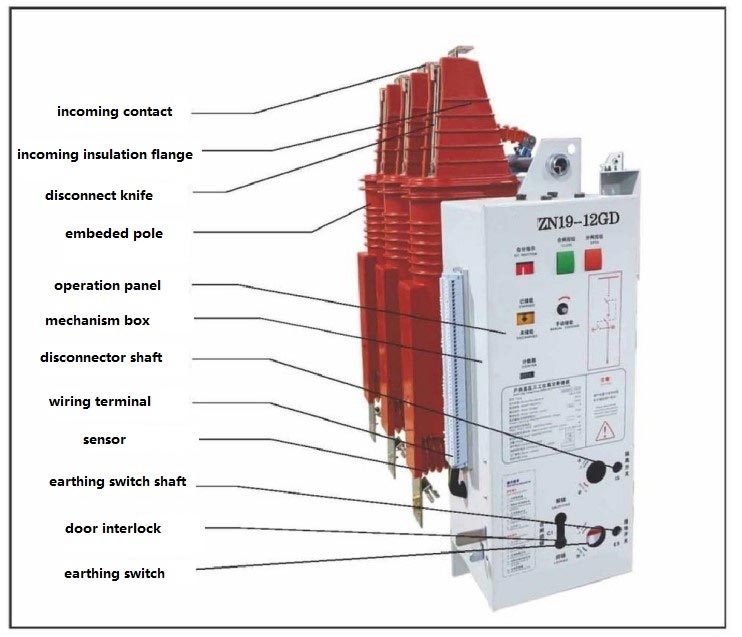

HV İç Mekan Vakumlu Devre Kesici kapsamlı elektromekanik kilitleme cihazlarıyla donatılmıştır. ayırıcının tetiklemeden sonra gözle görülür bir kesintisi var, kabin kapısı topraklama anahtarı ile kilitlenmiş ve Giden hat, temassız bir canlı hat gösterge sensörüyle donatılmıştır ve kapsamlı bir şekilde operasyonel ve ekipman güvenliği.

4. Çok Yönlü Uygulamalar

Çeşitli kabin tiplerine uyum sağlar ve hem ileri hem de geri yönde monte edilebilir. Çeşitli için uygun yükler, özellikle sık çalıştırma ve çoklu kısa devre akımı içeren senaryolar için uygundur Kesintiler, çeşitli güç dağıtım ihtiyaçlarını karşılar.

Temel Teknik Parametreler

Gerçek Dünya Uygulama Örneği

Doğu Çin'deki orta ölçekli bir sanayi ve madencilik işletmesinden alınan bir örnek olay çalışması, ürünün pratikliğini doğruluyor değer: İşletmenin 10kV güç dağıtım sistemi başlangıçta geleneksel yağlı devre kesicileri kullanıyordu; yüksek kayıplardan, karmaşık bakımlardan ve yüksek arıza oranından (%8) kaynaklanmaktadır. Arızalı devreyi HV ile değiştirdikten sonra 2023 yılında İç Mekan Vakumlu Devre Kesici, bakım gerektirmeden çalışmaya ulaşıldı ve yıllık bakımda 30.000 RMB tasarruf sağlandı maliyetleri, enerji tüketimini %68 oranında azaltmak, arıza oranını %1'in altına indirmek ve 18 yıl boyunca stabil çalışmayı sağlamak aylarca hatasız. Bu, ürünün "maliyet azaltma, verimlilik iyileştirme ve Güvenlik", Usune'un bir tedarikçi olarak profesyonel yeteneklerini sergiliyor.

Ürün Kullanım ve Bakım Talimatları

1. Geçerli Çalışma Koşulları

HV İç Mekan Vakumlu Devre Kesici, yüksekliği ≤1000 m, sismik yoğunluğu ≤8 olan iç ortamlar için uygundur. derecelerde, patlayıcı korozyon veya ciddi titreşim yok, günlük ortalama nem %95'in altında ve aylık ortalama nem <%90. 1000 m'nin üzerindeki rakımlar için seçim sırasında profesyonel hesaplamalar yapılması gerekmektedir.

2. Çalıştırma Prosedürleri

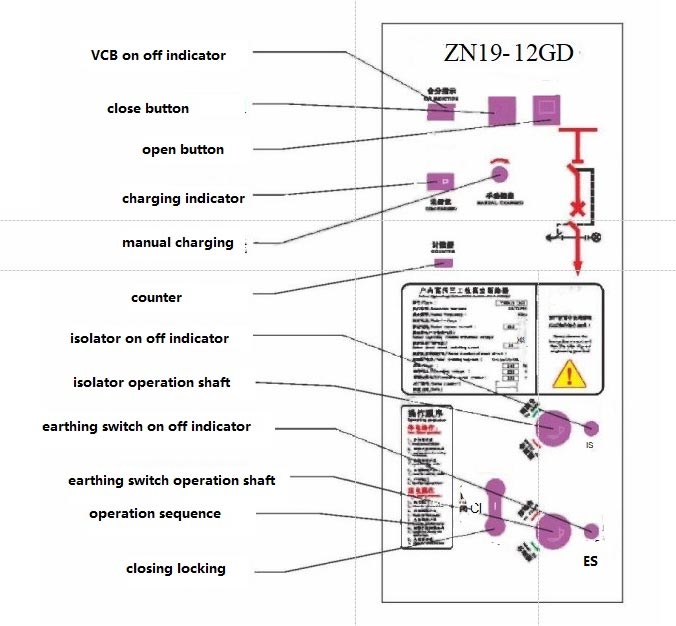

Manuel ve elektrikli çalışmayı destekler: Manuel çalıştırma, enerji için özel bir enerji depolama kolu gerektirir devre kesiciyi kapatıp açmadan önce depolama; elektrikle çalıştırma ikincil bir güce bağlantı gerektirir besleme, enerji depolama ve kontrol düğmeleri aracılığıyla çalıştırma. Yalıtım anahtarı saat yönünde açılır ve kapanır saat yönünün tersine. Kabin kapısı ve topraklama anahtarı güvenlik amacıyla birbirine kilitlenmiştir.

3. Bakım Gereksinimleri

Ünitenin tamamı bakım gerektirmez; vakum kesici yalnızca harici hasar durumunda kontrol edilmelidir. şüphelenildi. Çalıştırma mekanizması düzenli kontrol gerektirir ve dış kısmı 5 yıl kullanımdan sonra temizlenmelidir. Çalıştırma veya bakımdan sonra. Bakım kalifiye personel tarafından yapılmalıdır; yardımcı güç kaynağı önce bağlantı kesilmelidir.

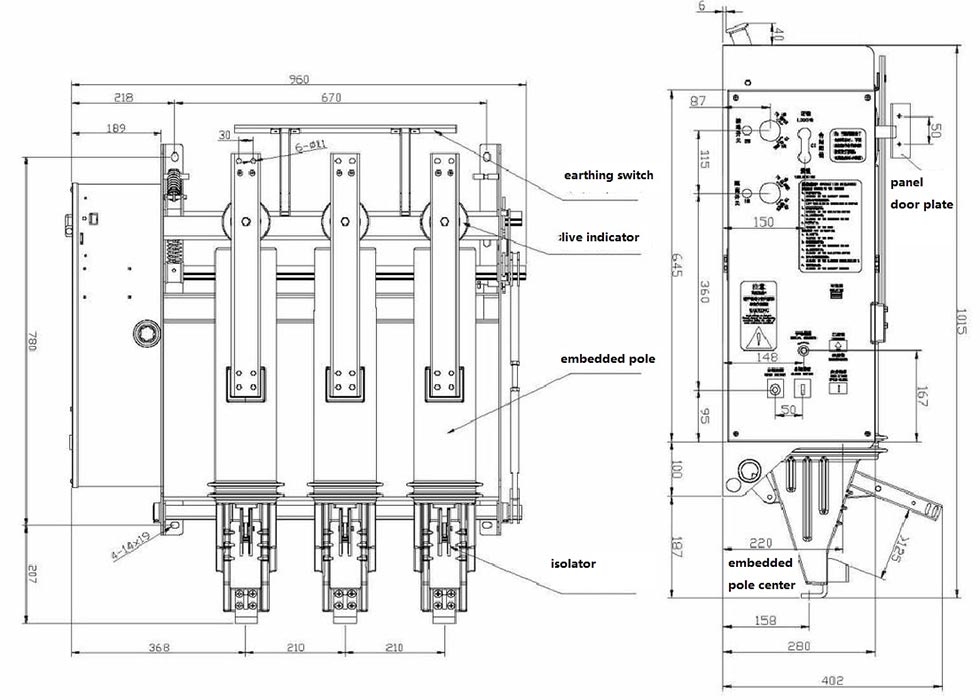

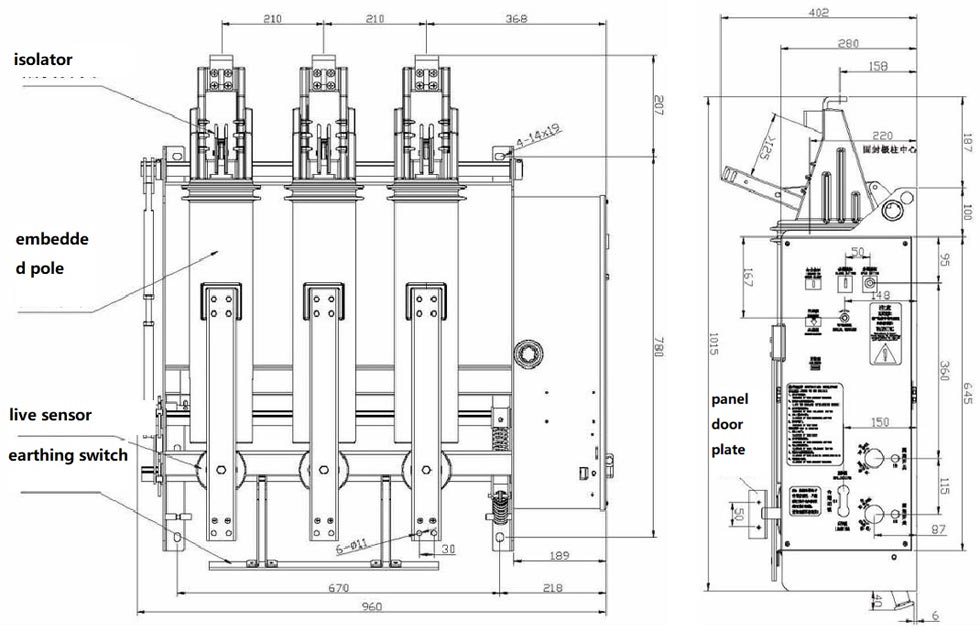

Dış boyut ve bağlantı şeması

ZN19-12GD/(1250)-(31.5) inversiyon kurulumu

ZN19-12GD/(1250)-(31.5) normal kurulum

Marka Garantisi ve Ortaklık Avantajları

Profesyonel bir üretici olarak Usune, modern bir fabrikaya sahiptir. HV İç Mekan Vakumlu Devre Kesicimiz fabrikadan çıkmadan önce sıkı performans ve mekanik alıştırma testleri; paketleme ve taşıma vardır Ekipmanın iyi durumda olmasını sağlamak için standartlaştırılmıştır. Çin'de yüksek kaliteli bir yerli tedarikçi olarak Usune özelleştirilmiş çözümler, kapsamlı satış sonrası hizmet ve hızlı teslimat sağlar. Ürünlerimiz yurtdışına ihraç edilmektedir, Üstün kalitemiz nedeniyle bizi sektörde tercih edilen bir seçim haline getiriyoruz ve kullanıcılara sürekli olarak güvenilir ürünler sunuyoruz. Güç dağıtım çözümleri.
