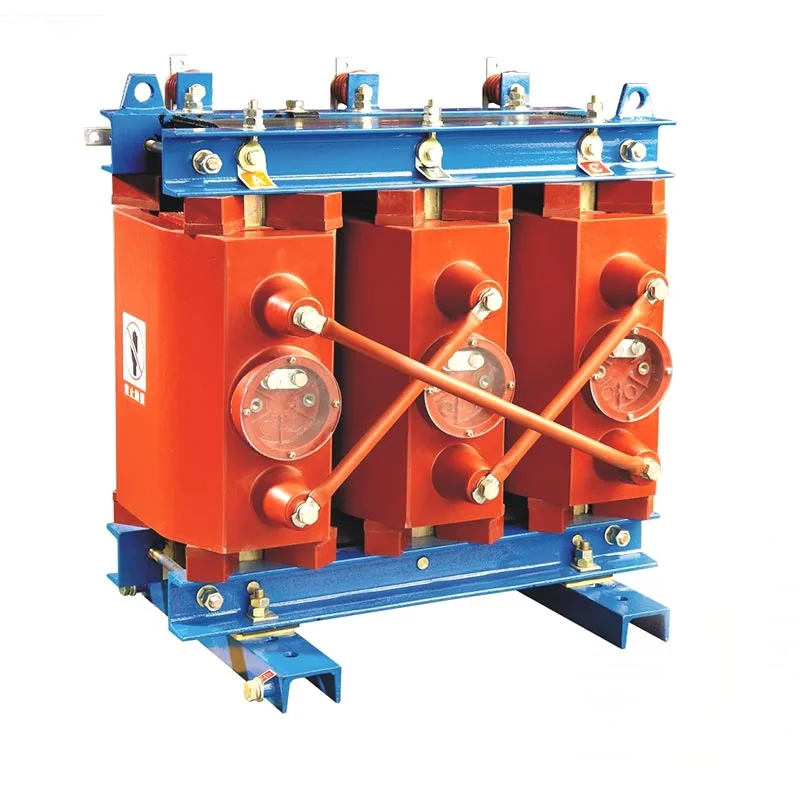

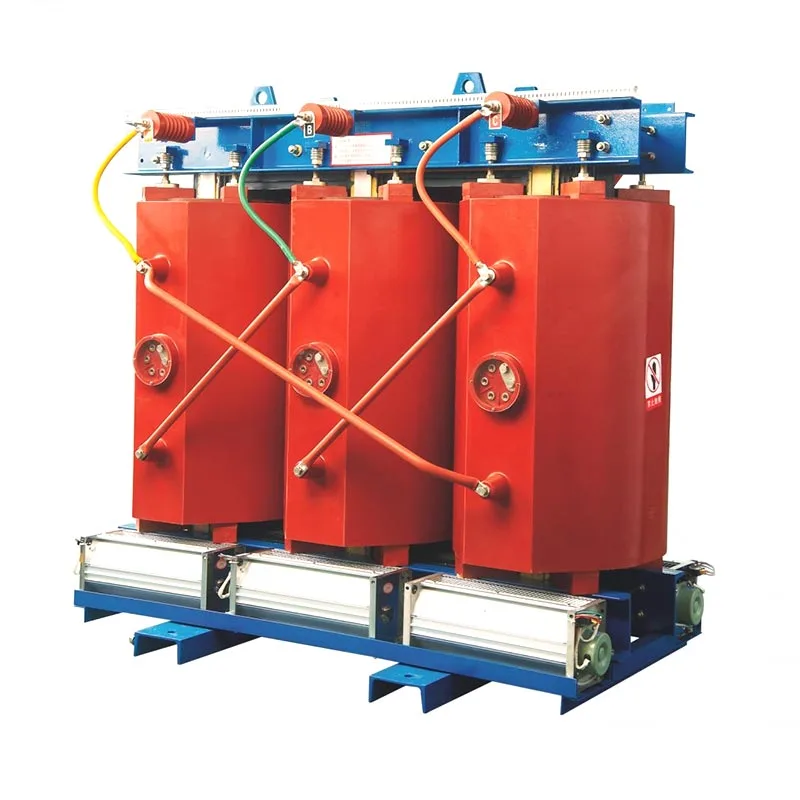

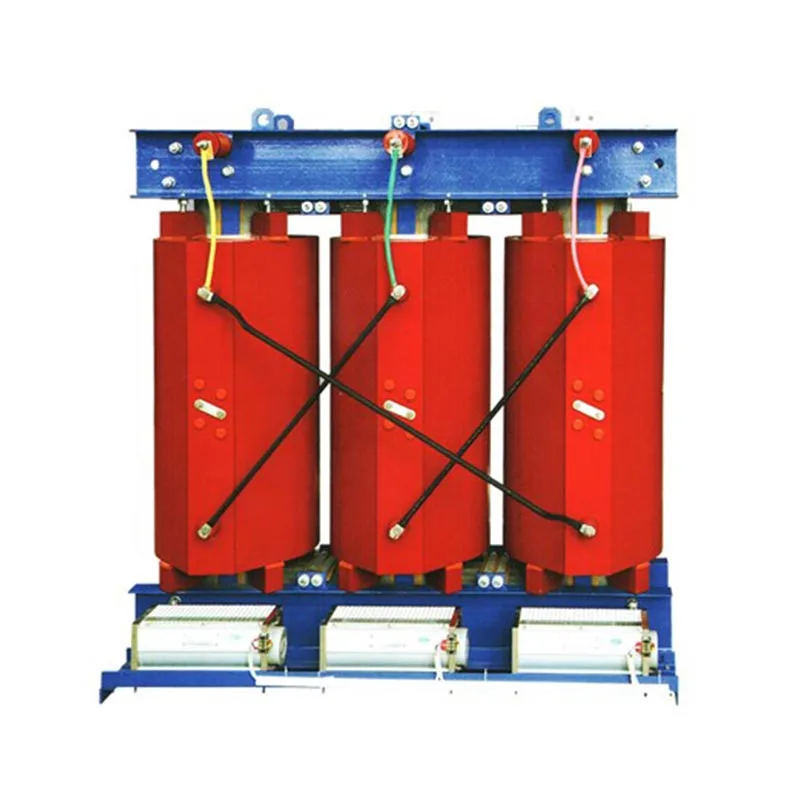

630kVA Epoksi Reçineli Kuru Tip Trafo

Usune 630kVA epoksi reçineli kuru tip transformatör, iç mekan gücü için tasarlanmış yağsız bir dağıtım transformatörüdür Yüksek güvenlik standartları gerektiren tedarik senaryoları. Kapsüllenmiş yüksek ve alçak gerilim sargılarına sahiptir. yüksek sıcaklığa dayanıklı epoksi reçinedir ve yalıtım ve ısı dağıtımı için havaya dayanır. Bu tasarım yağa batırılmış transformatörlerle ilişkili yağ sızıntıları, yangınlar ve yangınlar gibi güvenlik tehlikelerini temelden ortadan kaldırır. patlamaları önler ve çalışma sırasında zararlı gazların sıfır emisyonunu sağlar.

Yüksek nem, toz veya yüksek rakımlarla karakterize edilen karmaşık iç mekan ortamları için uygun olan bu ekipman, hastanelerde, okullarda, metro istasyonlarında, ticari komplekslerde ve endüstriyel tesislerde yaygın olarak kullanılmaktadır. 630kVA derecesi küçük ve orta ölçekli güç uygulamaları, güç kaynağı kapasitesinin dengelenmesi, kurulum için genel bir spesifikasyondur. alan gereksinimleri ve enerji verimliliği; hem yeni kurulumlar hem de güçlendirme için tercih edilen bir seçimdir iç mekan güç dağıtım sistemleri.

Temel Ürün Özellikleri

1. Yangın ve Patlamaya Dayanıklılık; Yüksek Güvenlik

F Sınıfı yüksek sıcaklığa dayanıklı epoksi reçine izolasyon malzemeleri kullanır ve izolasyon yağı içermez. Hatta Aşırı yükleme veya kısa devre gibi aşırı koşullar altında ünite alev almaz, patlamaz veya sızıntı yapmaz. onun yüksek güvenlik derecesi, kamu binaları ve yer altı için sıkı yangın güvenliği düzenlemeleriyle tamamen uyumludur boşluklar.

2. Çevre dostu; Sıfır Kirlilik

Operasyonda yağ kirliliği veya zehirli/zararlı gaz salınımı söz konusu değildir. Özel bir yağ çukuru gerektirmez veya yangın izolasyon bariyerleri ve doğrudan iç mekana monte edilebilir, böylece inşaat mühendisliği maliyetlerini etkili bir şekilde azaltır ve Düşük karbonlu, çevre dostu kalkınmaya yönelik sektör trendlerine uyum sağlamak.

3. Düşük Gürültü ve Düşük Kısmi Deşarj; Kararlı Çalışma

Optimize edilmiş çekirdek ve folyo sarma yapıları, manyetik titreşim gürültüsünü ve dahili kısmi kısmı önemli ölçüde azaltır deşarj seviyeleri. Bu, elektrik erozyonundan kaynaklanan izolasyonun eskimesini önleyerek stabil, sürekli çalışma sağlar 20 yılı aşkın süredir.

4. Düşük Enerji Tüketimi ve Yüksek Verimlilik

Demir çekirdek, yüksek dereceli tanecikli silikon çelik levhalardan yapılmıştır ve hem yüksüz hem de etkin bir şekilde azaltılmıştır. ve yük kayıpları. Uzun süreli çalışmayı içeren ticari ve endüstriyel projeler için bu, önemli ölçüde azalır. enerji tüketimini artırır ve elektrik enerjisi kullanım oranlarını artırır.

5. Hava Soğutmalı ve Bakım Gerektirmeyen

630kVA epoksi reçineli kuru tip transformatör, hava yalıtımı ve doğal veya cebri hava soğutmalı bir yapı kullanır. Yalıtım yağının periyodik olarak değiştirilmesi, test edilmesi veya filtrelenmesi ihtiyacını ortadan kaldırır; rutin bakım Yalnızca basit toz giderme ve temizleme gerektirir, devam eden işlemlerde işçilik ve malzeme maliyetlerini büyük ölçüde azaltır operasyonlar.

6. Yüksek Uyarlanabilirlik ve Çok Yönlü Uygulama

-20°C ile +40°C arasındaki ortam sıcaklıklarında, 1.000 metreye kadar yüksekliklerde ve bağıl nem ≤%95 (yoğuşmasız). Yeraltı gibi karmaşık çalışma ortamları için uygundur tüneller, tozlu endüstriyel tesisler ve yüksek nemli tıbbi koğuşlar.

7. Kompakt Yapı ve Kolay Kurulum

Ünite kompakt ve hafif olup güç dağıtım odasında minimum yer kaplar. Modüler, Standartlaştırılmış yapı, taşımayı ve kaldırmayı kolaylaştırırken, yerinde montaj süreci de basittir. karmaşık destekleyici inşaat mühendisliği altyapısı gerektirmez.

Çalışma Prensibi

Usune 630kVA epoksi reçineli kuru tip transformatör, elektromanyetik indüksiyon prensibine göre çalışır. Yağsız bir yalıtım ve ısı dağıtma yapısına sahiptir; geleneksel yağa batırılmış yapılardan belirgin şekilde farklıdır transformatörler - çalışması şu şekilde ilerler:

1. Alternatif akım (AC) birincil sargıya girerek sürekli değişen bir alternatif manyetik akı üretir. lamine demir çekirdek içinde;

2. Alternatif manyetik akı ikincil sargıya nüfuz ederek alternatif bir elektromotor kuvveti (EMF) indükler. ikincil bobinde elektromanyetik indüksiyon yoluyla;

3. Birincil ve ikincil sargılar arasındaki dönüş oranına bağlı olarak AC gerilimi artırılır veya azaltılır. istikrarlı güç iletimi elde edin;

4. Yalıtım ve ısı dağıtımı için ortam olarak havayı kullanan sargılar ve çekirdek, ısıyı doğal yollarla dağıtır. konveksiyon veya basınçlı hava fanları, gerilim dönüşümünü ve güç aktarımını güvenli bir şekilde gerçekleştirir.

Teknik Özellikler Tablosu

1.Elektriksel Performans Parametreleri

2.Çalışma Ortam Koşulları

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Gerçek Dünya Proje Uygulama Örneği

Durum 1: Kentsel A Sınıfı Üçüncü Basamak Hastane İçin İç Mekan Elektrik Dağıtım Projesi

Zhejiang'daki A Sınıfı üçüncü basamak bir hastane, güç sağlamak için iki adet Usune 630kVA epoksi reçineli kuru tip transformatör satın aldı hasta koğuşlarına ve hassas tıbbi ekipmanlara. Ürünün yağsız, yangına dayanıklı, düşük gürültülü ve Düşük kısmi deşarj özelliklerine sahip çözüm, tıbbi tesislerdeki yangın tehlikelerini ortadan kaldırır ve gürültüyü önler CT ve MRI tarayıcıları gibi hassas ekipmanlar için istikrarlı bir güç kaynağı sağlarken, hastaları rahatsız etmekten kaçınır. Ekipman üç yıldır herhangi bir bakıma ihtiyaç duymadan sorunsuz ve sürekli olarak çalışmaktadır.

Örnek Olay 2: Kentsel Metro İstasyonu için Yardımcı Güç Kaynağı Sistemi

Çin'in bir şehrinde bir metro hattı, elektrik dağıtım odasına dört adet Usune 630kVA kuru tip transformatör yerleştirdi. bir metro istasyonu. Yüksek nem, yetersiz havalandırma gibi yeraltı alanlarının zorluklarına çözüm bulmak, katı yangın güvenliği gereklilikleri ve sınırlı kurulum alanı; ürün tünele mükemmel şekilde uygundur operasyonel standartlar. Avantajları arasında nem ve toz direnci, patlamaya dayanıklı ve alev geciktirici yer alır. yetenekleri ve kompakt ayak izi, metronun yardımcı sistemleri için güvenli bir güç kaynağı sağlıyor.

SSS

S1: Usune 630kVA epoksi reçineli kuru tip transformatörün iç mekan kurulumuna yönelik temel avantajları nelerdir? yağa batırılmış transformatörlerle karşılaştırıldığında?

Cevap 1: Öncelikle tamamen yağsızdır; yangın, patlama ve yağ sızıntısı risklerini ortadan kaldırır; yağ çukurlarına ihtiyaç duymaz veya yangın izolasyon tesisleri, çeşitli kapalı iç ortamlar için uygun olmasını sağlar. İkincisi, sıfır üretir çalışma sırasında zararlı emisyonlar oluşur ve yağ değişimi veya ilgili bakım gerektirmez, bu da önemli ölçüde azaltılır uzun vadeli İşletme ve Bakım maliyetleri. Üçüncüsü, düşük gürültülü ve düşük kısmi deşarj performansı, hassas tıbbi ve Voltaj dalgalanması girişiminden otomatik hassas ekipman, onu güvenli ve tercih edilen bir seçim haline getiriyor Okullar, hastaneler ve metrolar gibi trafiğin yoğun olduğu alanlar.

S2: Bu transformatör yüksek nemli, tozlu fabrika ortamlarında güvenilir şekilde çalışabilir mi?

A2: Evet. Usune, sarımları tamamen kaplayan optimize edilmiş bir entegre epoksi reçine kapsülleme işlemini kullanır. nem ve toz girişini etkili bir şekilde engeller. Ürün, tozlu iç ortamlarda stabil bir şekilde çalışır. %95'e kadar nem seviyeleri (yoğuşmasız). Aşırı toz seviyesine sahip ortamlar için özel koruyucu muhafaza ısı dağılımından ödün vermeden çevresel dayanıklılığı artırmak için eklenebilir.

S3: Standart Usune 630kVA modeli uluslararası şebeke standartlarıyla uyumlu mu?

Cevap3: Standart model, çift frekanslı çalışmayı (50/60Hz) destekler ve çoğu şebeke spesifikasyonuna uygundur. dünya çapındaki ülkeler. 10kV/10,5kV yüksek voltaj girişi ve 0,4kV düşük voltaj çıkışı içerir, Dyn11 kullanır bağlantı grubudur ve %6'lık standart empedans voltajına sahiptir. Belirli voltajla ilgili gereksinimler için, empedans veya kapasite parametrelerine göre fabrikamız belirli şebekeye göre özelleştirilmiş üretim sunmaktadır projenizin özellikleri.

Marka Profili ve SonuçÇin'de yerleşiktir ve güç ekipmanlarında on yılı aşkın derin deneyime sahiptir Zhejiang Usune Electric Co., Ltd., epoksi reçineli kuru tip transformatörlerin güvenilir bir tedarikçisidir. Uygularız Gelen silikon çeliğin ham maddesinin incelenmesinden itibaren tüm süreç boyunca kapsamlı kalite kontrolü bitmiş ürünlerin kısmi deşarj testlerine kadar tüm 630kVA serisi ürünlerin karşılanmasını sağlar uluslararası enerji endüstrisi standartları. Doğrudan fabrika satışlarından, özelleştirilmiş tasarımlardan ve tek elden yararlanma Satış sonrası teknik destek olarak, güvenli, enerji tasarruflu ve dayanıklı kapalı trafo merkezi çözümleri sunuyoruz. dünya çapında ticari, tıbbi, ulaşım ve endüstriyel projeler.
