Yanal Tip Vakumlu Devre Kesici

Usune Yanal Tip Vakumlu Devre Kesici, iki ana bölüme ayrılan, iç mekana monte edilen bir yüksek gerilim şalt cihazıdır. seri: VS1(ZN63)-12 ve VS1-24. Öncelikle 12KV, 24KV ve 36KV üç fazlı güç sistemlerinde kullanılır. Güç şebekesi ekipmanı ile endüstriyel ve madencilik işletmesi güç sistemleri için koruma ve kontrol sorumlulukları. Gelişmiş vakumlu ark söndürme teknolojisini kullanan bu cihaz, hızlı ark söndürme hızına, küçük boyutlu, uzun hizmet ömrü ve düşük bakım maliyetleri, onu modern güç iletiminde vazgeçilmez bir temel cihaz haline getiriyor ve dağıtım sistemleri.

Temel Avantajlar:

1. Endüstriyel ve madencilikte yaygın olarak kullanılan güç iletimi ve dağıtımında uzun yıllara dayanan uygulama deneyimi işletmeler, enerji santralleri ve kentsel ve kırsal enerji şebekeleri, istikrarlı yapısıyla yaygın kullanıcı tanınırlığı kazanıyor performans ve güvenilir çalışma.

2. Usune'un profesyonel Ar-Ge ekibi tarafından bağımsız olarak geliştirilmiş olup, yana monteli bir tasarıma sahiptir. genel yapıyı optimize eden devre kesici gövdeli yaylı çalıştırma mekanizması; vakum kesici Mükemmel sızıntı performansı ve çevre dostu bir APG prosesi epoksi reçine yalıtım silindiri kullanır uyarlanabilirlik.

3. GB/T1984-2014 "Yüksek Gerilim Devre Kesicileri", JB3855-1996 "3.6~40.5KV İç Mekan Yüksek Gerilimi ile kesinlikle uyumludur Vakumlu Devre Kesiciler", DL/T403-2000 "Teknik Koşulları Sipariş Eden 12~40,5KV Vakumlu Devre Kesiciler" ve IEC62271-100:2008 uluslararası standartlara uygundur ve birçok yetkili test ve sertifikadan geçmiştir.

4. Çin'deki yüksek voltajlı elektrikli ekipmanların profesyonel bir üreticisi olan Usune, standartlaştırılmış bir ürüne sahiptir. üretim tesisinde ve her devre kesici fabrikadan çıkmadan önce sıkı testlerden geçirilir. Güvenilir olarak Tedarikçi olarak kapsamlı satış sonrası servis ve teknik destek sağlayarak kullanıcıların endişelerini ortadan kaldırıyor.

Ürün Özellikleri ve Teknik Parametreler

Usune Yanal Tip Vakumlu Devre Kesici, eksiksiz bir özellik yelpazesi ve istikrarlı performans sunar. ana teknik parametreler (birincil referans olarak VS1(ZN63)-24 serisini alarak) aşağıdaki tabloda gösterilmektedir:

Yapı ve İşlev

1. Genel Yapı

Çalıştırma mekanizması ve ark söndürme odası, ana ünite ile entegre bir yapıda düzenlenmiştir. iletken devre üç fazlı zemine monte tiptedir. Vakumlu ark söndürme odası uzunlamasınadır APG ile işlenmiş epoksi reçine boru şeklindeki yalıtım silindiri içine monte edilmiştir ve mükemmel sızıntı performansı sağlar, Ark söndürme odası yüzeyindeki toz birikiminin azaltılması, dış faktörlerin etkisinden kaçınılması ve Nemli ve aşırı kirli ortamlarda bile iyi yalıtım sağlar. VS1-12 serisi sabit kurulumludur tip, sabit şalt donanımına uygun ve bağımsız olarak kullanılabilir veya halka ağ güç kaynağına uygulanabilir, kutu tipi Transformatör ve diğer sistemler.

2. Çalışma Mekanizması

Yanal Tip Vakumlu Devre Kesici, hem manuel hem de yatay yay ile çalışan bir mekanizma kullanır. elektrik enerjisi depolama. Çalıştırma motoru, ark söndürme odasının ön kabininin içine yerleştirilmiştir. Her biri enerji depolama, iletim, tetikleme ve tampon bileşenlerini barındıran beş montaj alanına bölünmüştür. Ark söndürme odasının ve çalıştırma mekanizmasının entegre tasarımı, yüksek düzeyde uyum sağlar operasyonel performans ile ark söndürme odasının açılma ve kapanma gereksinimleri arasında ara adımlar, enerji tüketiminin ve gürültünün azaltılması ve devre kesicinin operasyonel performansının iyileştirilmesi güvenilirlik.

Uygulama Ortamı

Yanal Tip Vakumlu Devre Kesici iç ortamlar için uygundur ve aşağıdaki şartları karşılamalıdır: gereksinimler: ortam sıcaklığı -15°C ila +40°C; günlük ortalama bağıl nem ≤%95, aylık ortalama ≤%90; rakım ≤1000m; sismik yoğunluk ≤8 derece; ve önemli miktarda toz, aşındırıcı gaz veya diğer kirliliğin bulunmaması. Not: Bu gereklilikleri aşan uygulamalar için, önceden danışılarak özelleştirme gereklidir. üretici.

Kurulum ve Devreye Alma

Yatay Tip Vakumlu Devre Kesiciler fabrikadan çıkmadan önce sıkı testlere tabi tutulur. Enerji vermeden önce birincil devrede aşağıdaki hazırlıkların yapılması gerekir:

1. Ekipmanda hasar olup olmadığını kontrol edin; Hasar görmüşse kullanmayı bırakın.
2. Yalıtım yüzeyini kirleticilerden temizleyin.
3. Durumun normal olduğunu gözlemleyerek enerji depolama ve açma/kapama fonksiyonlarını manuel olarak çalıştırın.
4. Durumun normal olduğunu doğrulayarak, çalışan güç kaynağını kullanarak çalıştırın.
5. El arabası tipi devre kesiciyi spesifikasyonlara göre ilerletin/geri çekin ve konumunun doğru olduğunu onaylayın. Doğru konuma ulaştıktan sonra gösterge normaldir.

Not: Bir kapatma kilitleme cihazı kullanıldığında, kapatmadan önce kilidinin açılması için gücün bağlı olması gerekir.

Pratik Uygulama Örneği

Vaka Çalışması: Çin'deki Büyük Bir Sanayi ve Maden İşletmesinde Uygulama

Çin'deki büyük bir çelik işletmesi, ekipman işletimi için yüksek gereksinimleri olan karmaşık bir güç sistemine sahiptir. frekans ve kısa devre akımı kontrolü. Birden fazla tedarikçiyi karşılaştırdıktan sonra Usune VS1(ZN63)-24 serisi Güç dağıtım sistemi için çekirdek koruma cihazı olarak devre kesici seçilmiştir. O zamandan beri 2024 yılında devreye alınan sistem, 12 aydan fazla bir süre boyunca hiçbir arıza olmadan istikrarlı bir şekilde çalışmış, başarılı bir şekilde yönetilmiştir. Ekipmanı etkili bir şekilde koruyan ve elektrik kesintisi kayıplarını önleyen üç kısa devre hatası. Şirket son derece Ürünün performansını ve üretici tarafından sağlanan kurulum ve devreye alma hizmetlerini tanır.

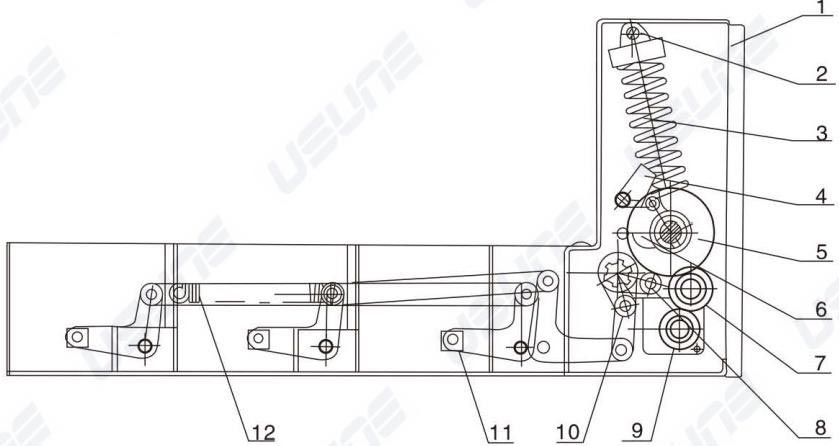

1. Anahtar kutusu
2. Kirpik cıvatası
3. Kapama yayı
4.Kapama parçaları
5. Dahili elektrik tesisatı prensibi
6.Kam mekanizması/mekanizmanın çalışması
7. Dişli çark aktarım mekanizması
8.Giriş bağlantı kolu
9. Şarjlı motor
10.Dört kollu iletim mekanizması
11.İletim bloğu
12. Açma mekanizması

Tedarikçi ve Üretici Taahhüdü: Usune, yüksek voltajlı elektrikli ekipmanların profesyonel üreticisi olarak Çin, standart bir fabrikaya ve profesyonel bir Ar-Ge, üretim ve satış sonrası ekibine sahiptir. Güvenilir olarak Tedarikçi olarak, "önce kalite, her şeyden önce müşteri" ilkesine bağlı kalarak, kalitenin tüm yönlerini sıkı bir şekilde kontrol ediyoruz. ürünlerin standartları ve kullanıcı ihtiyaçlarını karşılamasını sağlamak için üretim; dahil olmak üzere kapsamlı satış sonrası hizmetler sunuyoruz Yerinde kurulum rehberliği, devreye alma, bakım ve teknik eğitim ve sürekli yenilik ve Enerji iletimi ve dağıtımı endüstrisinin gelişimini desteklemek için ürünlerimizi optimize ediyoruz.
